نقل الحرارة المغلية

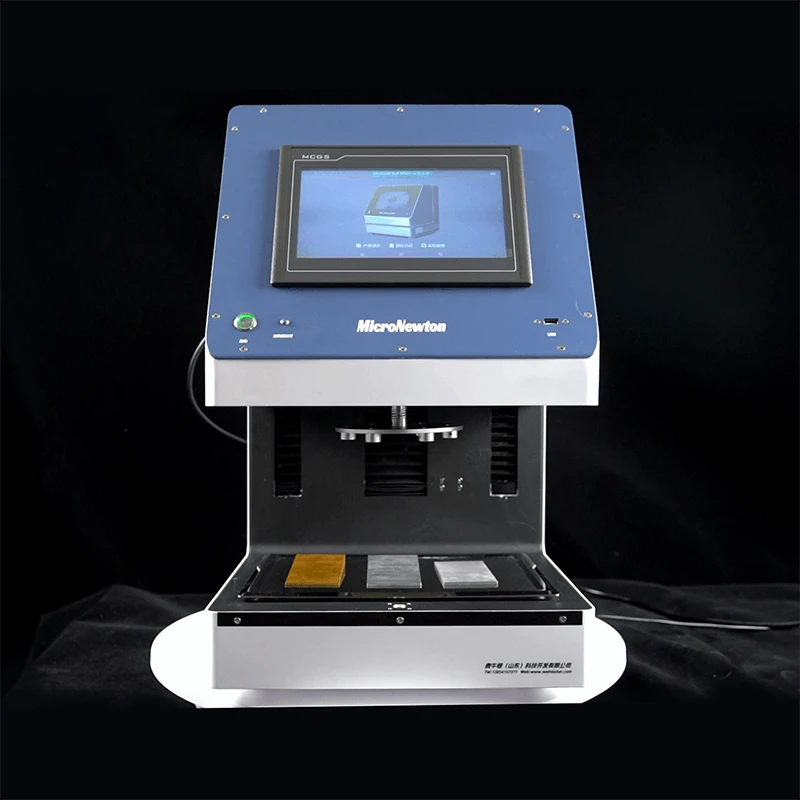

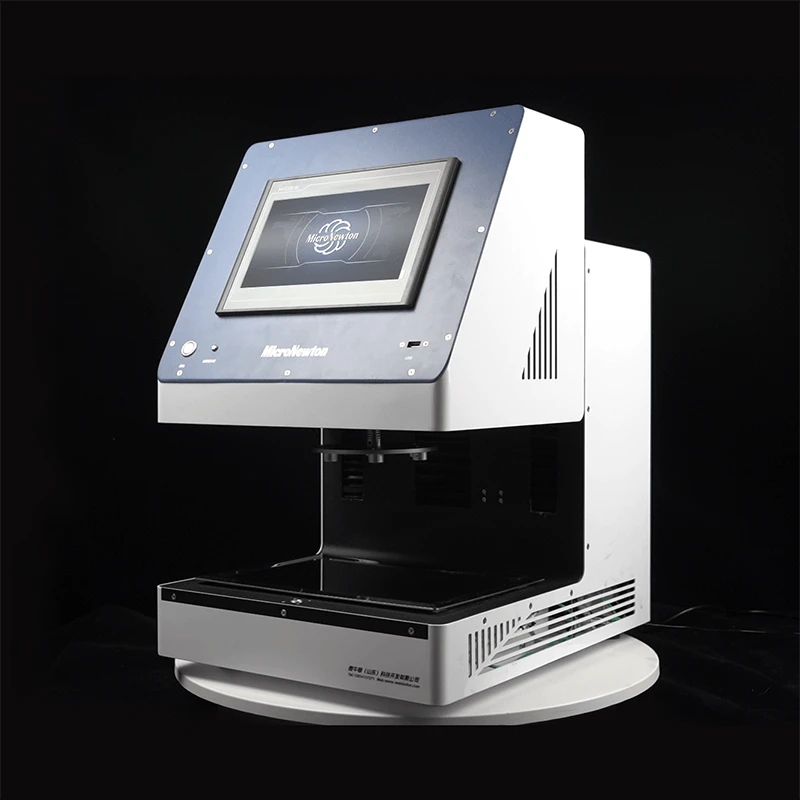

تم تصميم هذا المنتج بناءً على نظرية غليان الفيلم في نقل الحرارة. فهو يدمج نظام التدفئة، ونظام رفع القطرات، ونظام الحصول على البيانات والتحكم فيها. يستخدم الجهاز لدراسة غليان الفيلم (ظاهرة ليدنفروست) تحت ارتفاعات قطرات مختلفة، وأحجام القطرات، والهياكل السطحية.
إنه يتيح سلسلة من التجارب بناءً على ظاهرة غليان فيلم ليدنفروست، ويمكن توسيعه ليشمل دراسات أخرى متعلقة بالقطيرات.

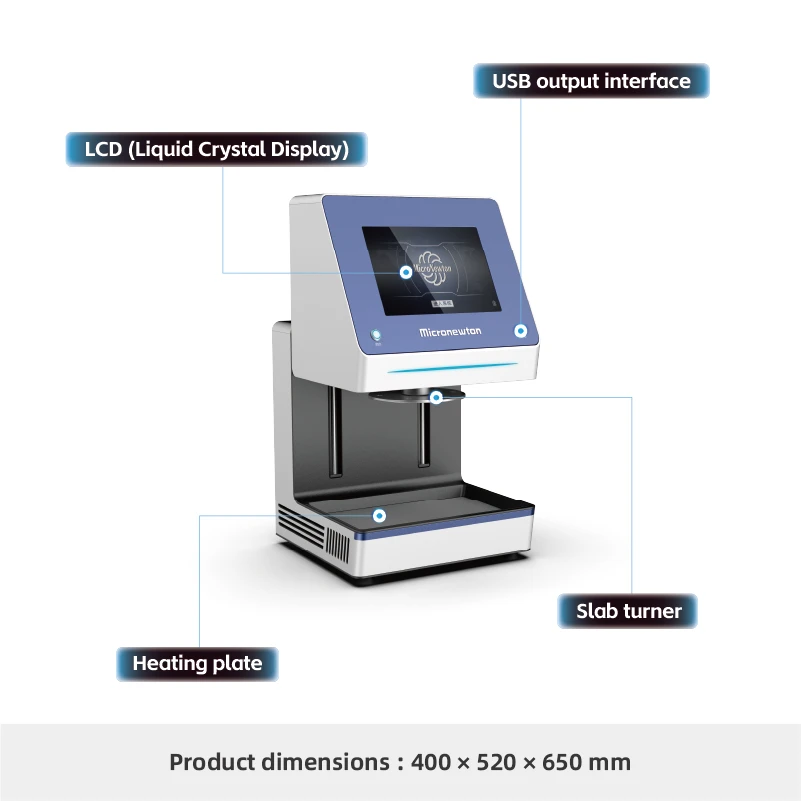

النظام مزود بشاشة عرض للتشغيل. يشتمل الهيكل الرئيسي على وظيفة الرفع، مما يوفر مساحة المختبر ويمنع تراكم الغبار وخدش السطح، وبالتالي إطالة عمر خدمة سطح العمل بشكل كبير.
شارك:
Added to cart successfully
وظائف تجريبية
1.لاحظ ظاهرة ليدنفروست المتمثلة في ظهور قطرات الماء على الأسطح الخشنة المختلفة (الناعمة، المسننة، إلخ).
2.دراسة اتجاه حركة وسرعة القطرات على ألواح مسننة بمواد مختلفة وزوايا ميل.
3. رسم منحنيات عمر القطرات وتحليل التغيرات في الحجم الهندسي مع مرور الوقت.
4. مع وحدات تجريبية متعددة، قم بإظهار حركة القطرات الاتجاهية وقارن سلوكيات الحركة على عينات اختبار مختلفة.
سمات المنتج
|
نموذج المنتج |
ث300 |
اسم المنتج |
جهاز تجريبي لغليان الفيلم |
|
المواد الرئيسية |
صفيحة فولاذية مجلفنة، 304 ستانلس ستيل، نحاس H62 |
أبعاد |
400 × 520 × 490 ملم |
|
وزن المنتج |
58.25 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثة أسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
1. ثلاثة مسارات مسننة 60 درجة (الألومنيوم / النحاس / الفولاذ المقاوم للصدأ) 2. كتلة المسار الألومنيوم المسننة المسطحة 3. كتلة المسار الألومنيوم محدبة مسننة 4. كتلة ألومنيوم خاصة لتجارب عمر القطرات |
وحدات اختيارية |
لا أحد |
