تطوير التدريب العملي على تعليم ميكانيكا الموائع في جامعة تسينغهوا
شارك:
يوفر التسليم الأخير لمنصة اختبار نفق المياه الصغيرة H501 إلى جامعة تسينغهوا مصدرًا تجريبيًا مخصصًا للتعليم العملي لميكانيكا الموائع والتخصصات الهندسية ذات الصلة. يولد هذا النظام تدفق اختبار ثابت ومنخفض الاضطراب ويعمل مع أقسام اختبار قابلة للتبديل ونماذج عينات، مما يمكّن الطلاب من تحليل سلوك السوائل من خلال المراقبة البصرية المباشرة والقياس الكمي.

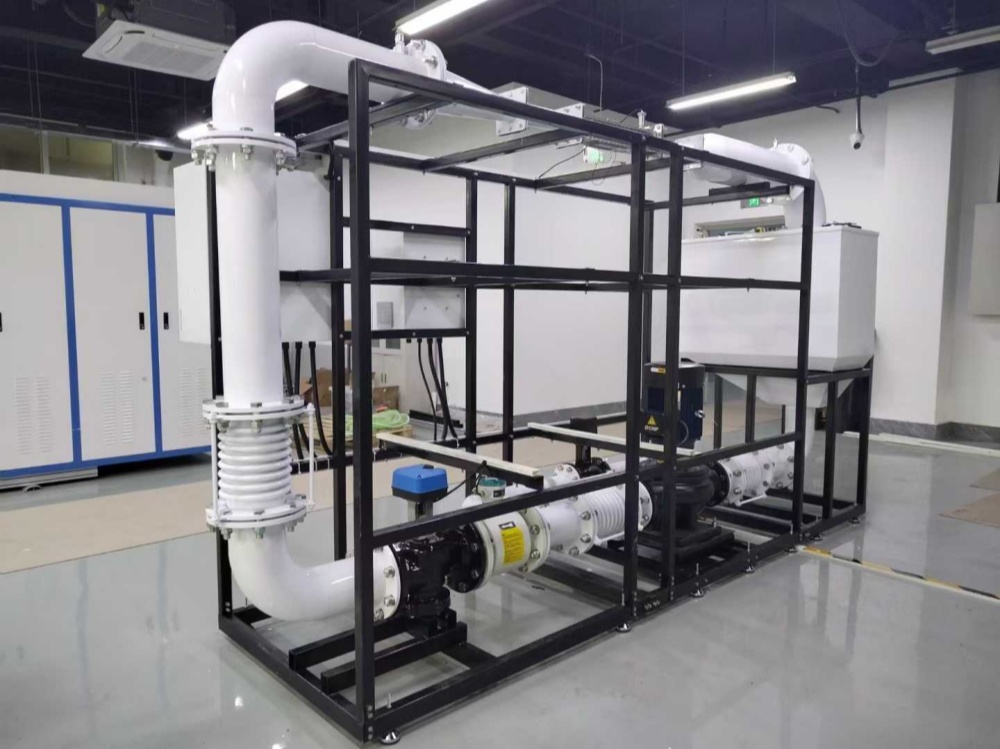

تشتمل منصة اختبار نفق المياه الصغيرة H501 على قسم الانكماش وقسم الاختبار وقسم الناشر ومضخة التدفق المحوري ووحدة استقامة التدفق وغرفة تثبيت التدفق. يمكن للمشغلين تنظيم سرعة التدفق باستخدام صمامات التحكم ومحولات التردد، وتدعم غرفة الاختبار النماذج التجريبية المبادلة لمهام بحثية متنوعة.
يخلق هذا الإعداد بيئة معملية ملموسة لمبادئ ميكانيكا الموائع التي يتم تدريسها غالبًا من خلال الصيغ الرياضية وعمليات المحاكاة النظرية فقط. باستخدام النماذج المجهزة المختلفة، يمكن للمعلمين إجراء تجارب تغطي قوى سحب ورفع السوائل، وتكوين الطبقة الحدودية، وهياكل التدفق المعقدة وتطبيقات السوائل الإلكترونية. تتوفر أيضًا أقسام اختبار مخصصة ونماذج متخصصة للمشاريع التجريبية المتقدمة.
تتكامل منصة اختبار نفق المياه الصغيرة بسلاسة مع الأجهزة التعليمية الأخرى لميكانيكا الموائع: جهاز احتكاك الموائع، والهيدروستاتيكا ووحدة خصائص الموائع، ومجموعة اختبار التجويف الفنتوري، ووحدة عرض المضخة المتوازية المتسلسلة. تدعم هذه المجموعة من الأدوات المخبرية مجتمعة التعلم العملي الذي يشمل خصائص السوائل والضغط الثابت وديناميكيات تدفق الأنابيب وخصائص أداء المضخة وظواهر التجويف وسحب التدفق وتحليل التدفق الخارجي.
تربط أدوات المختبر هذه بين نظرية ميكانيكا الموائع المجردة وسيناريوهات التدفق الهندسي الواقعي. يوضح جهاز احتكاك السوائل انخفاض ضغط نظام الأنابيب وفقدان الاحتكاك، بينما توضح وحدة المضخة المتوازية المتسلسلة منطق تشغيل المضخة والأداء العام للنظام. تغطي التجارب التكميلية الأساسيات الهيدروستاتيكية وسلوكيات التجويف.

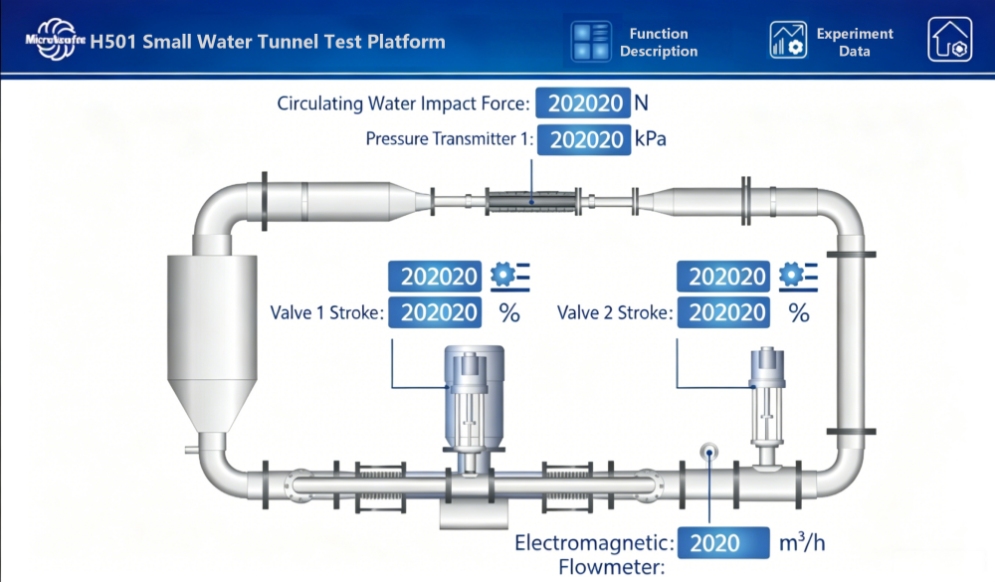

عندما يقوم المستخدمون بتعديل معلمات التدفق على منصة H501، يقوم النظام بإخراج مجموعات بيانات تجريبية أصلية إلى جانب استجابات النماذج المرئية. تعرض واجهة التحكم الخاصة بها معدل التدفق في الوقت الفعلي، وموضع الصمام، وقيم الضغط، وقوة تأثير السائل؛ تم تجهيز خزان المياه المدمج بمؤشر لمستوى المياه لمراقبة حالة المياه المتداولة.
تتضمن مسارات العمل التجريبية المدعومة قياس قوة السحب، واختبار انتقال الطبقة الحدودية، وتجارب تصور التدفق، والتحليل المتعلق بالتجويف. تعمل هذه التمارين المعملية على بناء فهم الطلاب لبصمات التدفق، وتأثيرات الضغط، وتطور الطبقة الحدودية، والسحب، والرفع، وهندسة التدفق المعقدة.
يخدم نظام نفق المياه H501 المنتشر الطلاب المتخصصين في ميكانيكا الموائع والهندسة الميكانيكية وهندسة الفضاء الجوي والهندسة المدنية والهندسة البحرية والمجالات التقنية المجاورة. تساعد العمليات المعملية واختبار النماذج والحصول على البيانات والمعالجة التحليلية المتعلمين على إتقان الكفاءات الأساسية: التصميم التجريبي والملاحظة الهندسية وتفسير البيانات الكمية ومهارات استكشاف الأخطاء وإصلاحها.
بالنسبة لجامعة تسينغهوا، يعمل هذا التركيب الجديد على تعزيز أصول التدريس التطبيقية في ميكانيكا الموائع. فهو يربط بين البديهيات النظرية للكتب المدرسية وأنماط التدفق التي يمكن ملاحظتها والنتائج التجريبية القابلة للقياس. وبفضل النموذج المرن وتكوينات حالة التدفق، تستوعب المنصة مختبرات التدريس الروتينية بالإضافة إلى المبادرات البحثية الموسعة التي يقودها الطلاب.
