دراسات حالة
بناء التعليم العملي لميكانيكا الموائع في جامعة موتاي
شارك:
يؤدي تسليم مجموعة من معدات مختبر ميكانيكا الموائع إلى جامعة موتاي إلى إنشاء بيئة تجريبية أوسع لتدريس خصائص الموائع وتدفق الأنابيب وقياس التدفق ومقاومة الموائع والتجويف وتصور التدفق. تشتمل المجموعة المقدمة على جهاز احتكاك السوائل، وجهاز أوزبورن رينولدز، والمقعد الهيدروليكي الرقمي، والتجويف في فنتوري، وجهاز عرض مجال التدفق، ومعايرة مقياس التدفق، وجهاز الدوامة. تدعم هذه الأنظمة معًا منهجًا تعليميًا يربط نظرية ميكانيكا الموائع بالملاحظة المباشرة والقياس والحساب والتحليل التجريبي.
يتضمن تعليم ميكانيكا الموائع مفاهيم مثل الضغط ومعدل التدفق والسرعة وعدد رينولدز وفقدان الرأس والاحتكاك وأنماط التدفق. تتيح التجارب المعملية للطلاب معرفة كيف تتغير هذه المعلمات في ظل ظروف التدفق المختلفة وكيف يمكن التحقق من العلاقات النظرية باستخدام البيانات المقاسة.

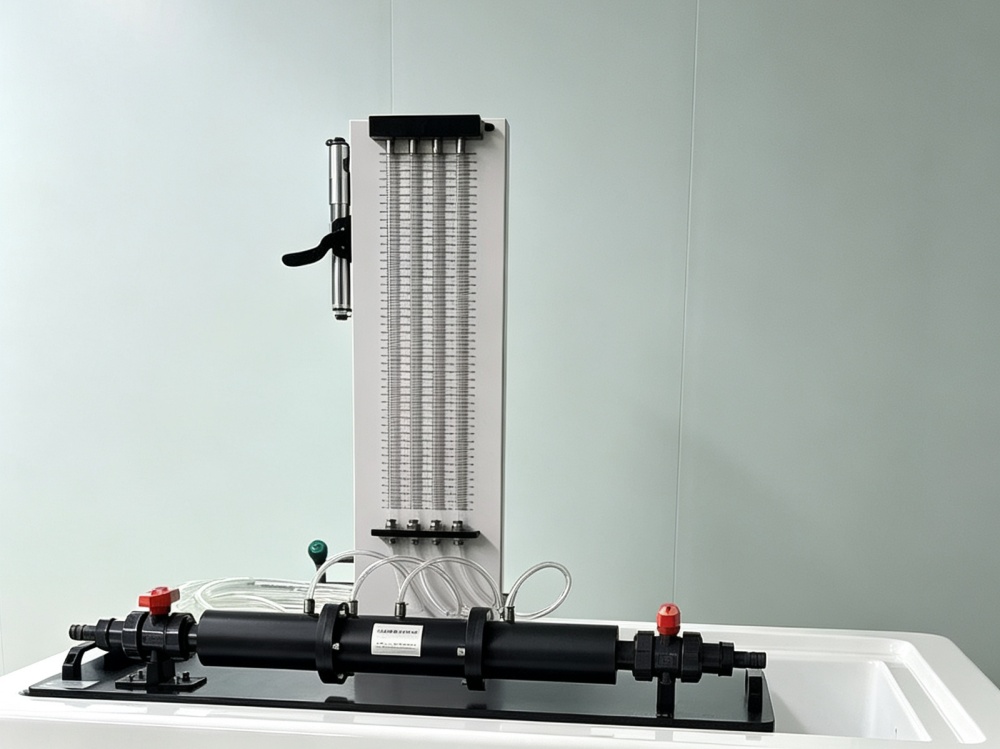

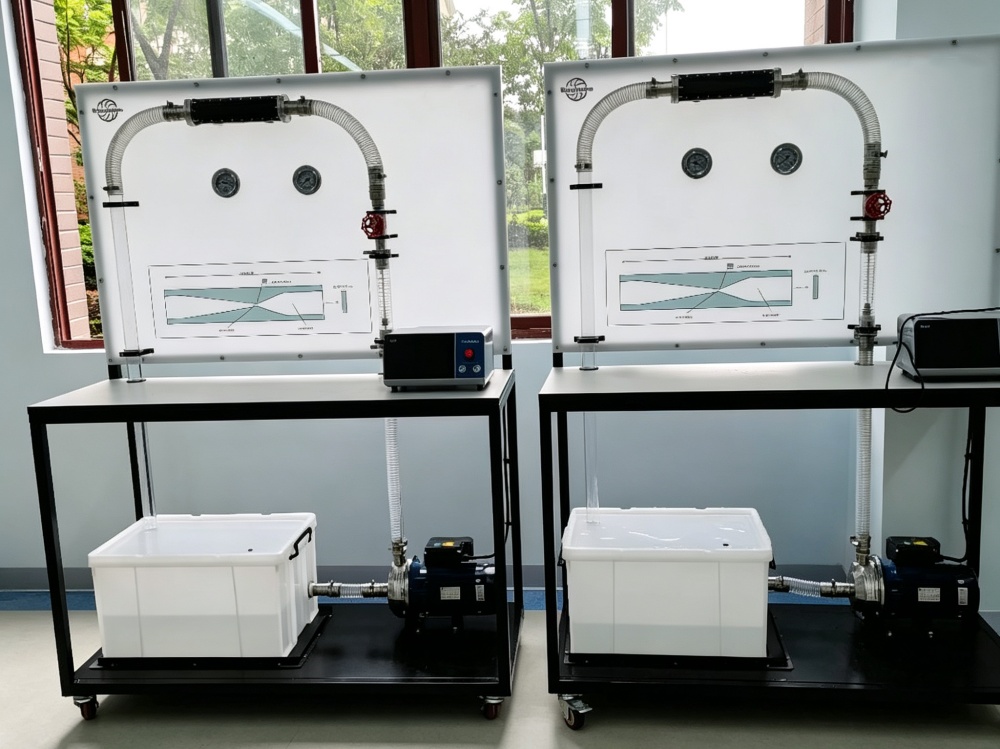

تغطي المعدات الموردة لجامعة موتاي العديد من المجالات التكميلية. يمكن لجهاز Osborne Reynolds أن يدعم دراسة أنظمة التدفق وعدد رينولدز، بينما يوفر المقعد الهيدروليكي الرقمي منصة تداول هيدروليكية عملية. يقدم التجويف في فنتوري سلوك التجويف، وتدعم معايرة مقياس التدفق مبادئ القياس وتحليل المعايرة. يعمل جهاز عرض مجال التدفق وجهاز الدوامة على توسيع التدريس ليشمل هياكل التدفق وسلوك الدوامة.

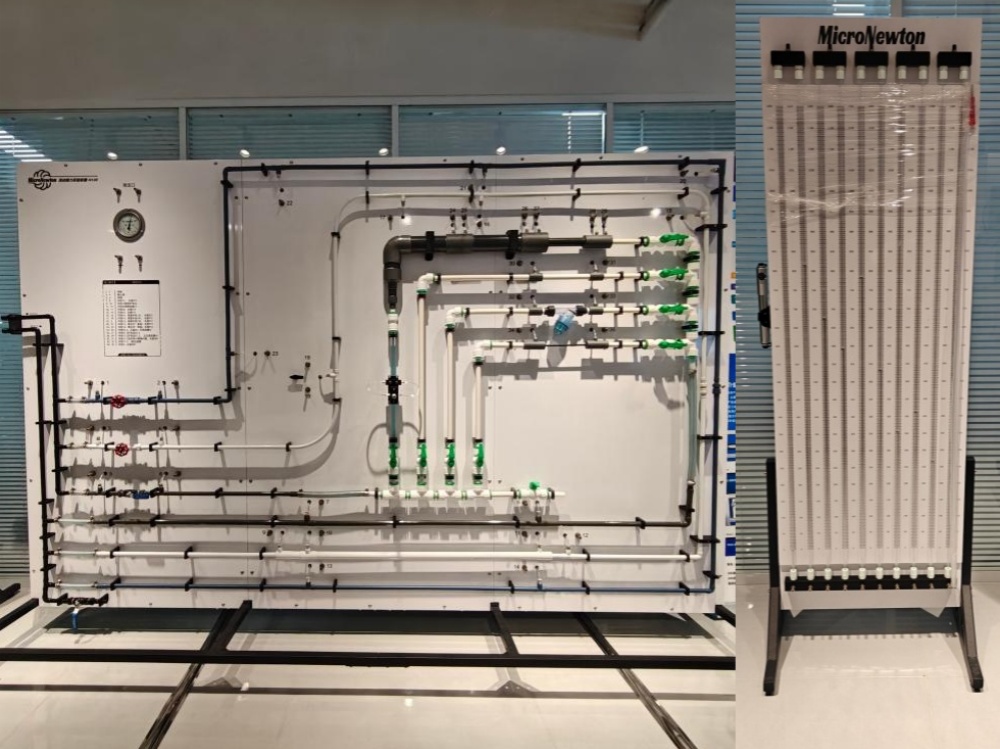

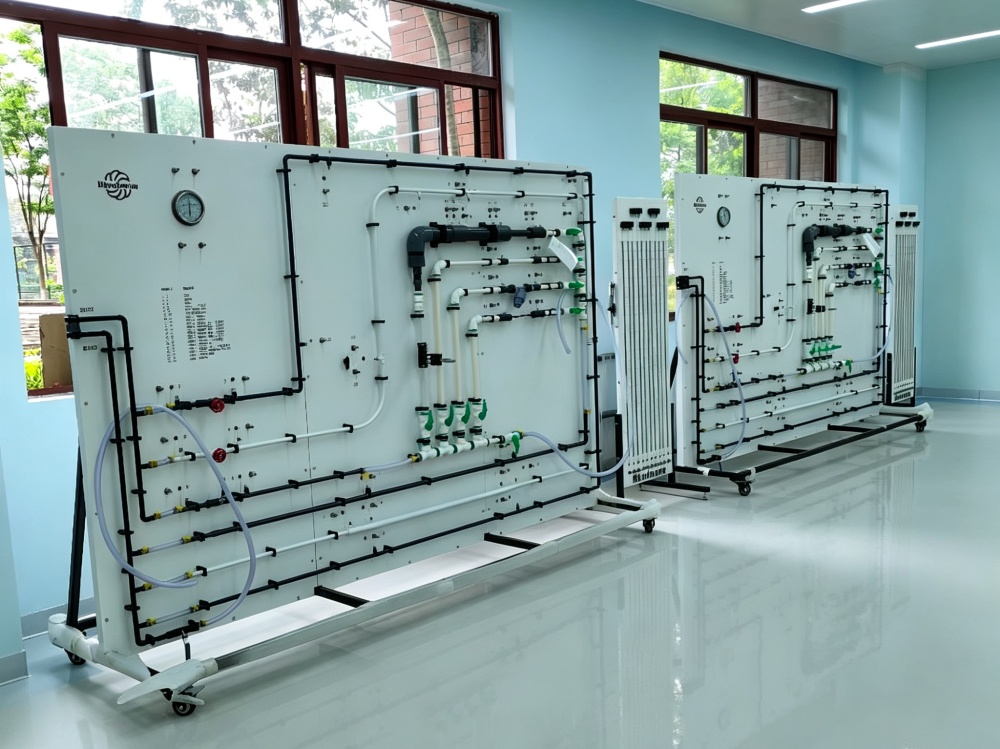

يعد جهاز احتكاك السوائل أحد المنتجات الرئيسية في هذا التسليم. لقد تم تصميمه للعمل مع مقعد هيدروليكي أساسي للتحقق من مقاومة الاحتكاك وفقدان الرأس عندما يتدفق الماء عبر الأنابيب وتركيبات الأنابيب المختلفة. يشتمل النظام على الأنابيب الملساء، ومقاطع الأنابيب الخشنة، والصمامات، والانحناءات، وأقسام التمدد والانكماش، وأجهزة قياس تدفق الفنتوري والفوهة، وقسم أنبوب بيتوت.
يسمح هذا التكوين للطلاب بالتحقيق في الخسائر الكبيرة والخسائر المحلية. في الأنبوب المستقيم، يؤدي الاحتكاك بين السائل المتدفق وجدار الأنبوب إلى فقدان الرأس، بينما تنتج الصمامات والانحناءات والتغيرات المفاجئة في منطقة الأنبوب والتجهيزات الأخرى خسائر محلية. يمكن للطلاب قياس معدل التدفق وفرق الضغط، ثم حساب السرعة ورقم رينولدز وعامل الاحتكاك وفقدان الرأس.
كما يقدم جهاز احتكاك السوائل للطلاب كيفية قياس التدفق العملي. يتضمن تكوينه مقياس تدفق الفتحة، ومقياس تدفق فنتوري، وأنبوب بيتوت، مما يسمح للطلاب بمقارنة الطرق المختلفة لقياس التدفق ودراسة العلاقة بين فرق الضغط ومعدل التدفق.
يمكن للتجارب الأخرى داخل النظام التحقيق في فقدان رأس الصمام، وفقدان رأس الانحناء، وتدفق الأنابيب الخام، وقياس تدفق الفنتوري، وقياس تدفق الفتحة، وتصحيح أنبوب بيتوت. تساعد هذه الأنشطة الطلاب على فهم مبادئ برنولي، والاستمرارية، وعدد رينولدز، وعامل الاحتكاك، وفقدان الضغط، ومعامل التدفق، وقياس التدفق من خلال البيانات التجريبية.
يمكن أيضًا اعتبار المعدات المقدمة جنبًا إلى جنب مع أنظمة تدريس ميكانيكا الموائع الأخرى مثل الهيدروستاتيكا وخصائص السوائل، والارتفاع والثبات المركزي، وقناة التدفق 2.5 متر. يمكن لهذه الأنواع من المعدات التجريبية توسيع التعلم من خصائص السوائل الأساسية والهيدروستاتيكية إلى الاستقرار، وتدفق القناة المفتوحة، وتدفق الأنابيب الداخلية، ومقاومة التدفق.
بالنسبة للطلاب في ميكانيكا الموائع والهندسة الميكانيكية والهندسة المدنية والهندسة الهيدروليكية والهندسة البحرية والطاقة وهندسة الطاقة والبرامج ذات الصلة، يوفر هذا المزيج فرصًا لتطوير مهارات التشغيل التجريبي والقياس والحساب ومعالجة البيانات والتحليل الهندسي.
وبالتالي فإن التسليم إلى جامعة موتاي يدعم بيئة مختبر ميكانيكا الموائع العملية التي يمكن للطلاب من خلالها ربط النظرية الأساسية بظواهر التدفق القابلة للقياس. من خلال تجارب ميكانيكا الموائع، يمكن للطلاب تطوير فهم أوضح لمقاومة الموائع، وسلوك التدفق، وفقدان الضغط، وقياس التدفق، والتطبيقات الهندسية ذات الصلة.
