التحدي . كانت جامعة نورث وسترن بوليتكنيكال (NPU)، الرائدة في تعليم هندسة الطيران، بحاجة إلى أكثر من مجرد نفق رياح مختبري قياسي. الجامعة تطلب عرفا  قامت ببناء نفق الرياح التجريبي للديناميكا الهوائية لمتحف الطيران الخاص بها  معرض  نظام درجات يمكنه أن يشرح بصريًا مبادئ الطيران للجمهور مع دعم الأيدي في نفس الوقت  على تجارب الطلاب. كان نفق الرياح البحثي التقليدي كبيرًا جدًا بالنسبة إلى المتحف. قدمت شركة MicroNewton نموذجًا مخصصًا لنفق الرياح التجريبي لمبدأ الديناميكا الهوائية في متحف الطيران، والذي تم تصميمه خصيصًا لتلبية هذا الطلب المزدوج.

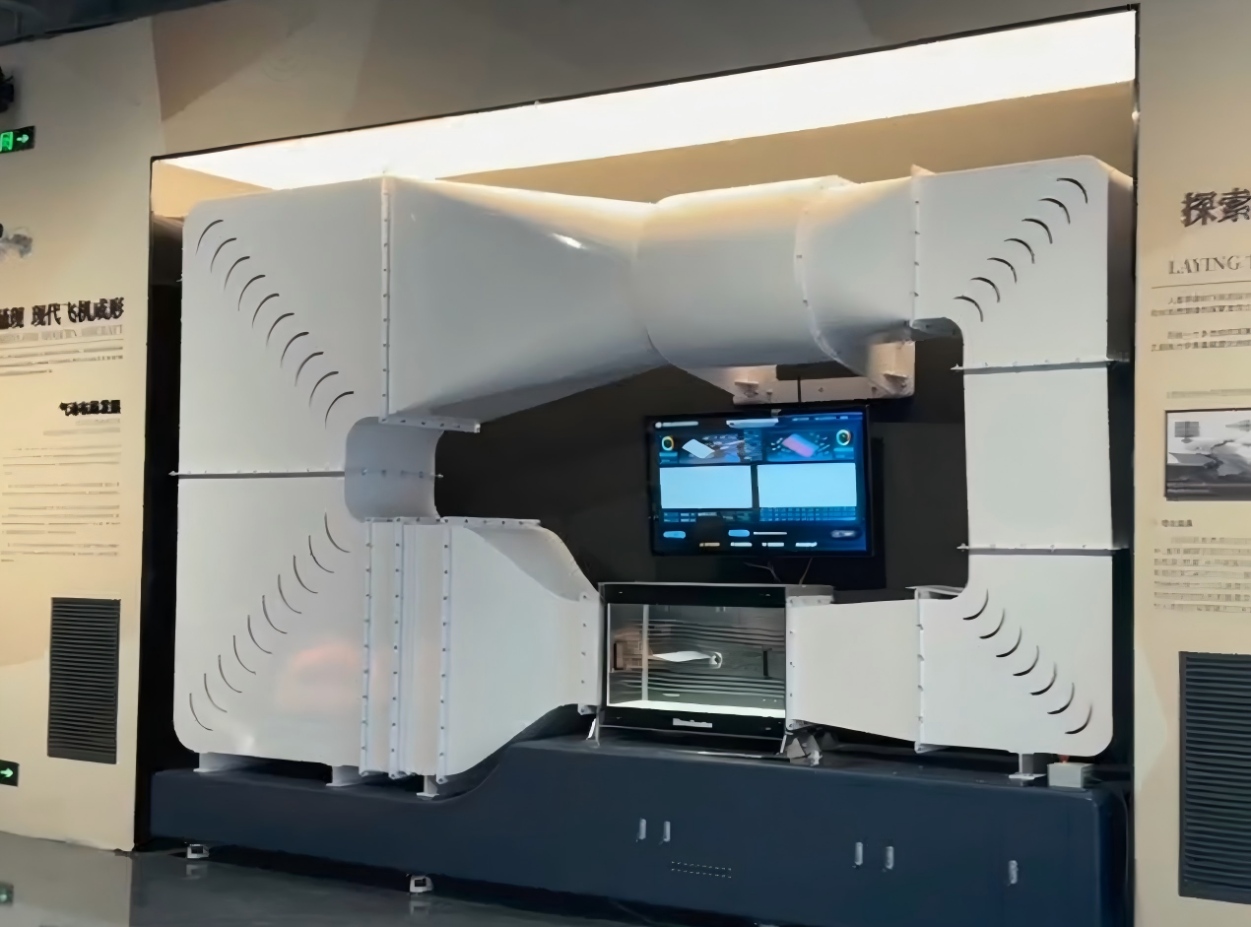

الحل. بنيت على أنها منخفضة  السرعة مغلقة  نفق الرياح الحلقي، يبلغ طول النظام المخصص 4.9 مترًا × ارتفاع 3.2 مترًا × عمق 0.75 مترًا ويصل إلى سرعة رياح قصوى تبلغ 30 مترًا في الثانية بدقة 0. -تعديل 30 م / ث. يعمل قسم الاختبار الشفاف وشاشة العرض المدمجة على تحويل نفق الرياح نفسه إلى أداة تعليمية، مما يكشف عن كل مرحلة داخلية  المقوم مع قرص العسل وشبكة التخميد، وقسم الانكماش، وقسم الاختبار، والناشر، وقسم الطاقة، ودوارات التوجيه الزاوية. جدار  يعمل التصميم المثبت مع الدعم السفلي على توفير المساحة الأرضية، ويتم التحكم في الاضطراب بنسبة 2%، ويظل مستوى الضوضاء الإجمالي أقل من 60 ديسيبل، مما يجعل النظام مناسبًا لبيئة المتحف العام.

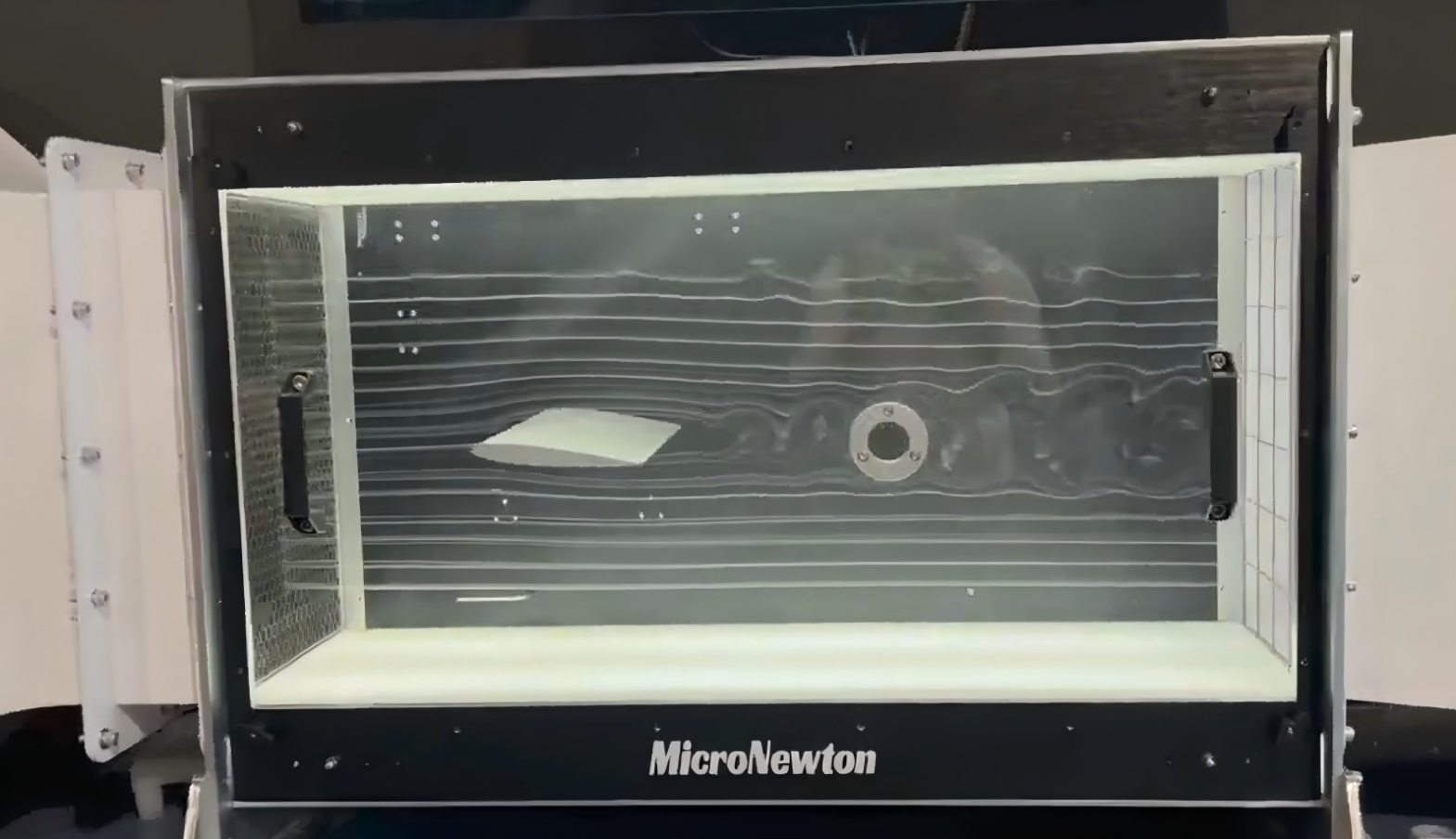

ما يتعلمه الطلاب. يخدم نفق الرياح طلاب هندسة الطيران في المرحلة الجامعية والدراسات العليا، إلى جانب زوار المتحف. من خلال المراقبة والقياس المباشر، يتقن الطلاب نقاط المعرفة الأساسية في مجال الديناميكا الهوائية: قوى الرفع والسحب، ولحظة التأرجح، ومعاملات الرفع والسحب، وتوزيع الضغط حول الجنيحات، وتأثير زاوية الهجوم، وسلوك المماطلة، وفصل التدفق. يدعم النظام اختبار نموذجين على الأقل من الجنيحات بسرعات رياح وزوايا هجوم مختلفة. مشط  مولد الدخان من النوع المقترن بنظام الإضاءة يجعل رؤية التدفق ممكنة، مما يجعل أنماط تدفق الهواء ومناطق الفصل حول الجنيح مرئية للعين المجردة. ثلاثة  توازن المكونات يلتقط الحقيقي  بيانات القوة الزمنية، بينما يعرض برنامج التحكم منحنيات ديناميكية  لحظة الرفع والسحب والنصب مقابل زاوية الهجوم  بالإضافة إلى منحنيات توزيع الضغط، وتوفر تحذيرات المماطلة والتدفق  مؤشرات نقطة الفصل. ويمكن للطلاب أيضًا تسجيل ومراجعة البيانات التجريبية من خلال النظام الذاتي  وظيفة تسجيل التطور

النتيجة. من خلال الجمع بين المتحف  تصور الجودة مع البحث  قياس الدرجة، يمنح نفق الرياح التوضيحي المخصص من MicroNewton NPU منصة واحدة تقوم بالتثقيف والإلهام والتجارب  سد النظرية الديناميكية الهوائية واليدين  في الممارسة للجيل القادم من مهندسي الطيران.

هل تبحث عن حل مخصص لنفق الرياح لمتحفك أو فصلك الدراسي أو منشأة البحث الخاصة بك؟ اتصل بـ MicroNewton اليوم لمناقشة احتياجاتك في عرض الديناميكا الهوائية.
