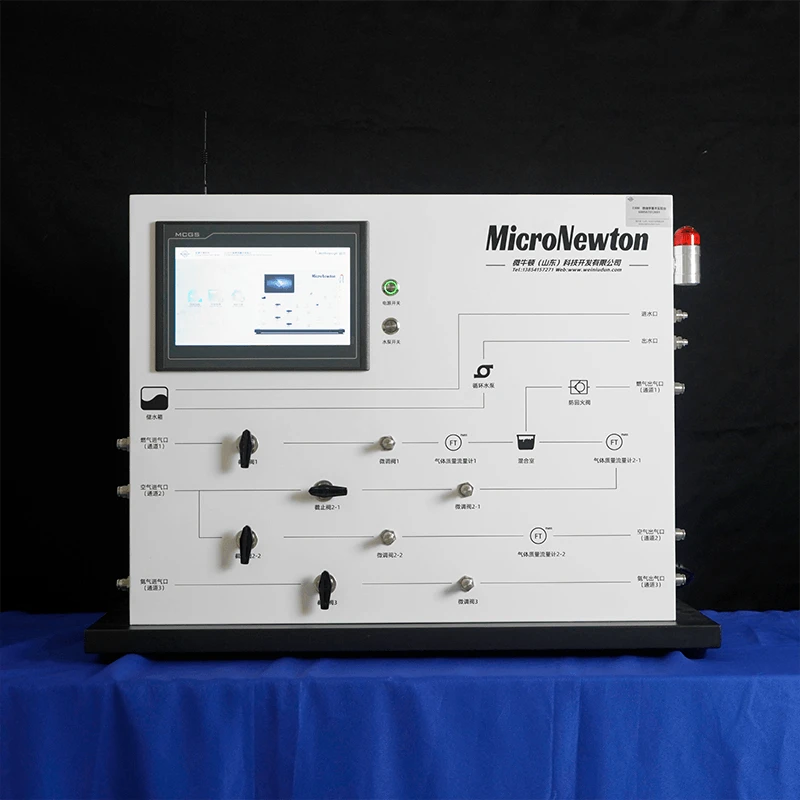

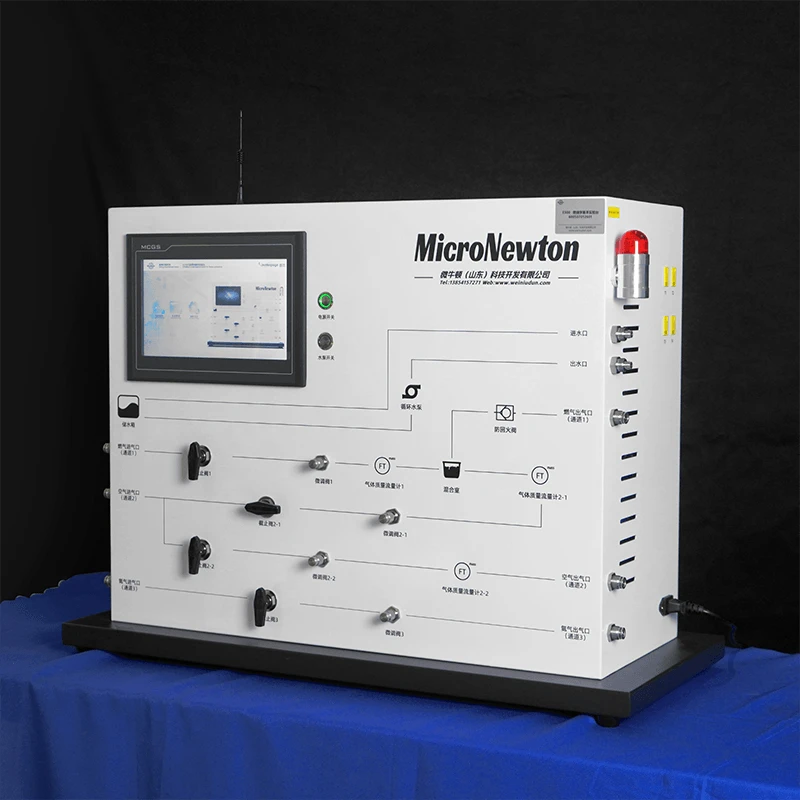

الجهاز التجريبي الشامل للاحتراق E300 هو مركز التجميع والتحكم لمنتجات سلسلة الاحتراق، ويدعم دمج الغازات المتعددة والوحدات التجريبية المختلفة، والحصول على لهب متنوع عن طريق تغيير نسبة خلط الوقود والهواء. يحتوي هذا الجهاز على ثلاث قنوات رئيسية. يمكن توصيل مداخل الهواء الثلاثة اليسرى بالغاز، الهواء، والنيتروجين على التوالي، وهي تتدفق من منافذ الهواء الثلاثة اليمنى. يمكن تعديل تدفق الغاز من خلال صمام الضبط الدقيق. يمكن تقسيم قناة الهواء إلى قسمين، مع فرع واحد متصل بقناة الغاز لخلط الغاز والهواء مسبقًا في غرفة الخلط. تم تجهيز قناة الغاز وقناتين هوائيتين بمقاييس تدفق كتلة الغاز، والتي يمكنها جمع معدل التدفق والضغط ودرجة الحرارة داخل القنوات. تم تجهيز الجهاز بخزان مياه تبريد مدمج ومضخة مياه دوارة، والتي يمكن أن توفر مياه تبريد للمعدات الداعمة. تم تجهيز المعدات بصمام مضاد للارتداد العكسي وكاشف تسرب الغاز لضمان الاستخدام الآمن. مجهزة بأربع قنوات مزدوجة حرارية، يمكن توصيلها بالمزدوجات الحرارية لقياس درجة حرارة اللهب. يمكن نقل البيانات التجريبية إلى الجهاز اللوحي الداعم من خلال جهاز إرسال الإشارة المجهز بالجهاز.
شارك:
Added to cart successfully
الميزة التجريبية
1. عرض الرسم التخطيطي التجريبي.
2. عرض بيانات تدفق الغاز
3. توفير الغاز والهواء للمعدات والتحكم في معدل التدفق
4. تستخدم كمنصة تجريبية لأبحاث الاحتراق العالمية.
سمات المنتج
|
نموذج المنتج |
E300 |
اسم المنتج |
جهاز تجريبي شامل لعلم الاحتراق |
|
المواد الرئيسية |
الصاج المجلفن، 304 الفولاذ المقاوم للصدأ |
الأبعاد |
800×350×600 ملم |
|
وزن المنتج |
37 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≤ 85% تهوية |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
