تدفق الانضغاط
تم تطوير هذا المنتج بناءً على نظريات مقاومة التدفق في ميكانيكا الموائع والديناميكا الهوائية. تم تصميمه لدراسة فقد الضغط في تدفق الموائع القابلة للانضغاط تحت تكوينات مختلفة للأنابيب وأرقام رينولدز.

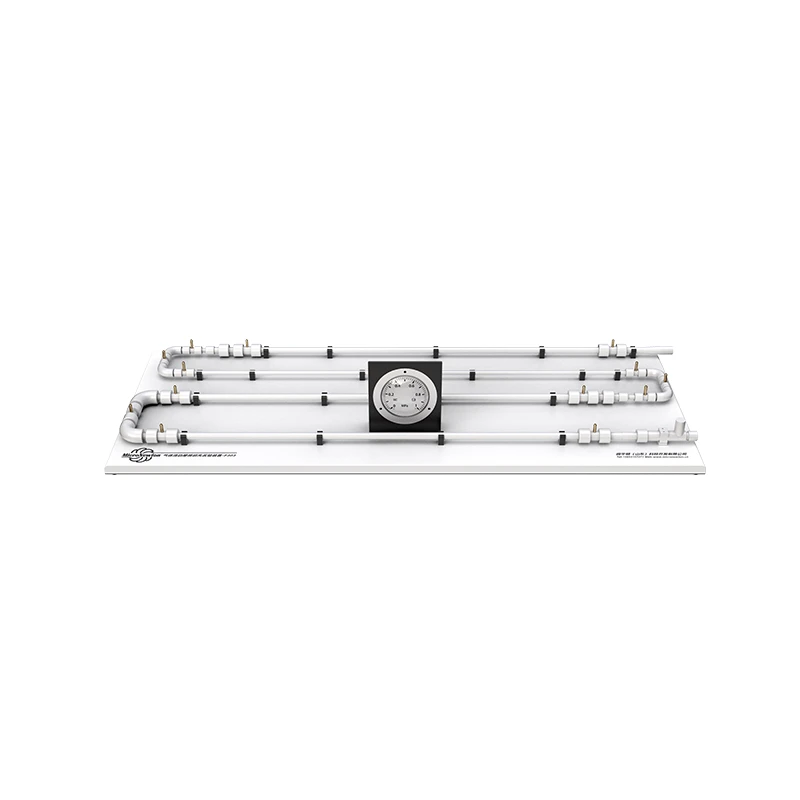

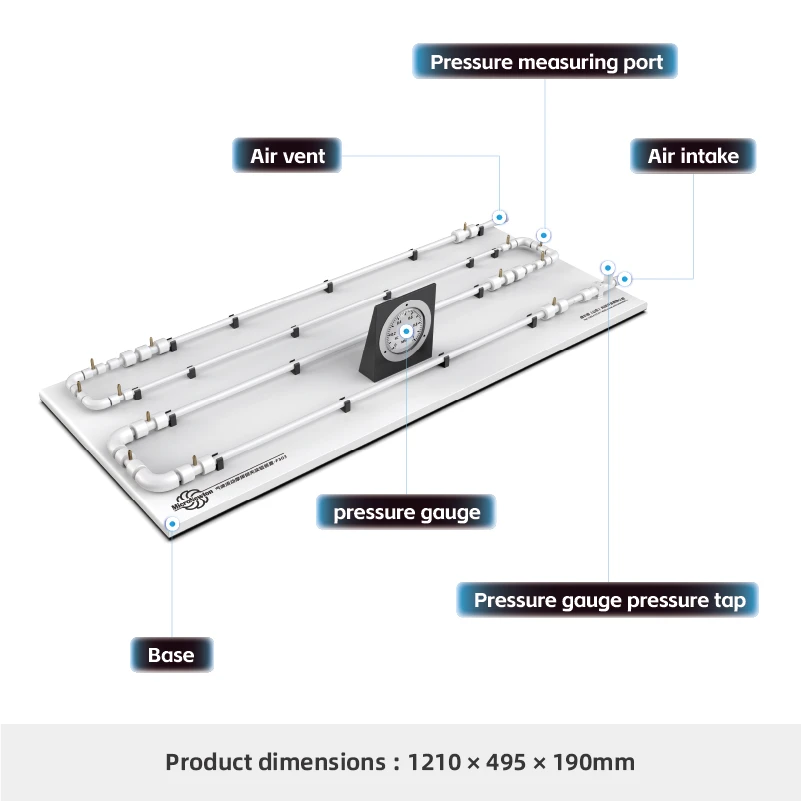

يتكون الجهاز من قناة تدفق مستمرة مجمعة من أنابيب بأقطار مختلفة ومستويات خشونة السطح. وهي مجهزة بمقياس التدفق، ونقاط الضغط التفاضلي، وأدوات قياس الضغط، مما يتيح قياس كل من خسائر الضغط الموزعة (الاحتكاكية) والمحلية.
يسمح النظام بإجراء تحقيق شامل لعوامل الاحتكاك وخصائص مقاومة التدفق وسلوك فقدان الضغط في أنظمة تدفق الغاز.
شارك:
Added to cart successfully
الوظائف التجريبية
1. دراسة خصائص احتكاك تدفق الأنابيب الأساسية.
2. دراسة عوامل احتكاك الأنابيب تحت أرقام رينولدز المختلفة.
3. تحليل عوامل الاحتكاك في ظروف الجريان المضغوط.
4. دراسة فقدان الضغط واستعادته عندما يتغير اتجاه التدفق فجأة.
5 التحقق من فقدان الضغط عندما يمر تدفق الهواء عبر انحناءات الأنابيب.
سمات المنتج
|
نموذج المنتج |
F303 |
اسم المنتج |
جهاز تجريبي لفقد الاحتكاك في تدفق الغاز |
|
المواد الرئيسية |
صفائح الفولاذ المجلفنة، PVC، النحاس |
الأبعاد |
1210 × 495 × 210 ملم |
|
وزن المنتج |
15 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
ضاغط الهواء, محطة إمداد الهواء الصغيرة |
وحدات اختيارية |
لا شيء |
