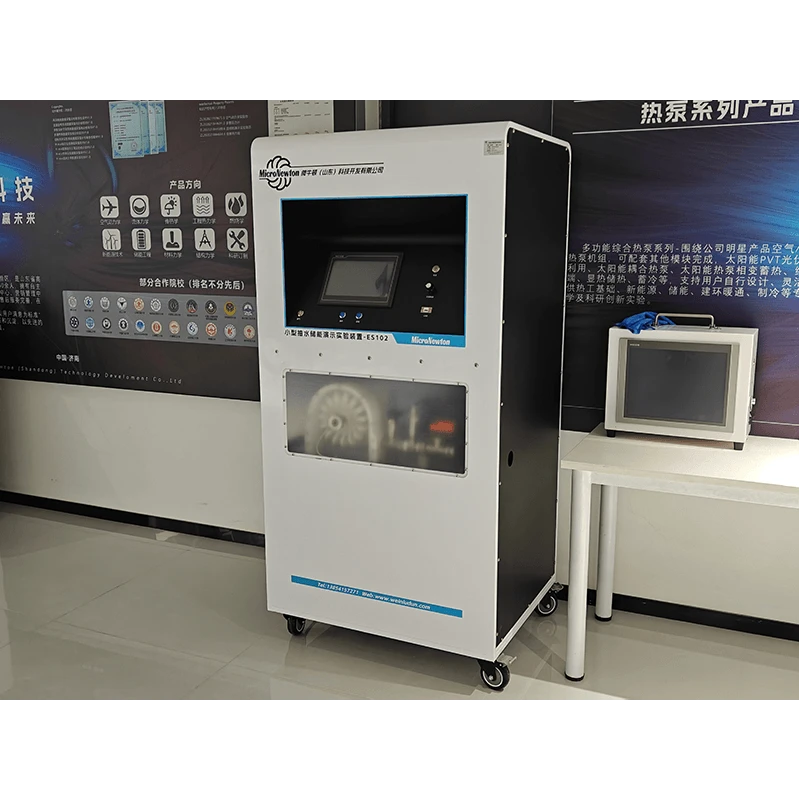

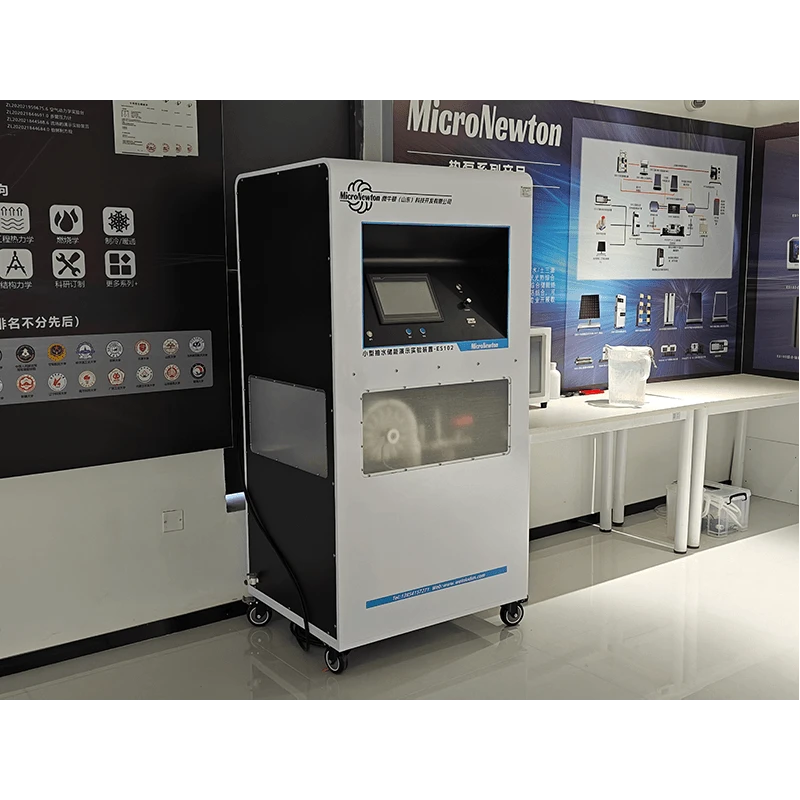

مختبر تخزين الطاقة
يتكون هذا المنتج من ضاغط، مضخة مياه، خزان، ومجموعة مولدات توربينية. تحاكي الطاقة المحتملة للضغط التي توفرها مضخة الضغط الطاقة المحتملة الناتجة عن فرق الارتفاع لمستوى السائل، مما يعالج القيود المفروضة على الأدوات التجريبية الداخلية التي لا يمكنها تحقيق مستويات عالية من المياه؛ وبالتالي تمكين تخزين الطاقة الكامنة الكافية في البيئات الداخلية.
هذا الجهاز عبارة عن أداة تجريبية مصغرة تم تطويرها استنادًا إلى محطات توليد الطاقة ذات الضخ والتخزين واسعة النطاق، وهي مصممة لأغراض التدريس والبحث التجريبي. إنه يحاكي عملية توليد الطاقة عن طريق الضخ، ويجمع المعلمات التشغيلية ذات الصلة، ويجري حسابات كفاءة تخزين الطاقة.
شارك:
Added to cart successfully
الوظيفة التجريبية
1. يمكن توضيح التصميم الهيكلي ومبادئ التشغيل لمحطة توليد الطاقة ذات التخزين بالضخ.
2. يمكن إجراء دراسات تجريبية مثل تحليل كفاءة تخزين الضخ وتشغيل وادي الذروة.
3. يمكن محاكاة تخزين الكهرباء خارج ساعات الذروة وعملية توليد الطاقة خلال فترات ذروة الاستهلاك.
4. يمكن محاكاة عملية تنظيم التردد لمحطات الطاقة التي يتم ضخها وتخزينها.
5. يمكن دراسة العلاقة بين مخرجات توليد الطاقة وفرق منسوب المياه.
6. يمكن دراسة العلاقة بين توليد الطاقة وفرق منسوب المياه.
7. يمكن دراسة العلاقة بين سرعة دوران التوربين وفرق مستوى الماء.
8. يمكن دراسة العلاقة بين مخرجات توليد الطاقة وسرعة دوران التوربين.
9. يمكنه رسم منحنيات وقت الطاقة وحساب توليد الطاقة خلال فترة زمنية محددة.
10. تحليل كفاءة تحويل الطاقة أمر ممكن.
سمات المنتج
|
نموذج المنتج |
ES102 |
اسم المنتج |
منشأة تجريبية لبيانات تخزين الطاقة بالضخ على نطاق صغير |
|
المواد الرئيسية |
الكربون الصلب، الفولاذ المقاوم للصدأ |
الأبعاد |
أبعاد خزان المياه الأسطواني: 995×730×1957 مم؛ أبعاد خزان المياه المربع: 750×650×550 مم؛ أبعاد الجسم الرئيسي: 855×700×1745 ملم |
|
وزن المنتج |
حوالي 500 كجم |
بيئة التشغيل |
في درجة حرارة الغرفة، مع الرطوبة النسبية ≤85% |
|
مدخلات الطاقة |
ثلاث مراحل وخمسة أسلاك، 380 فولت ±5%، 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
