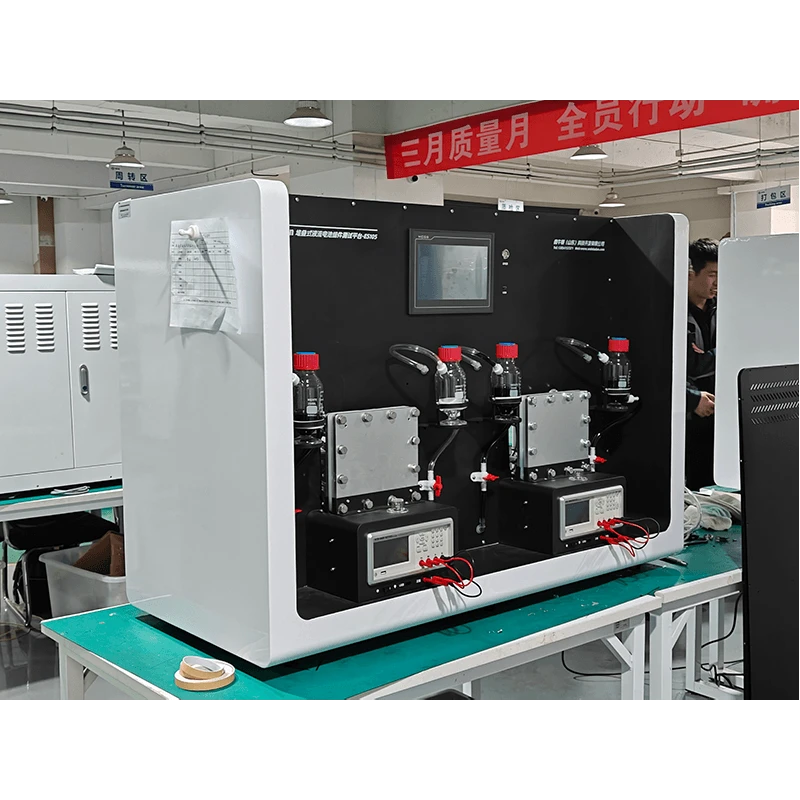

مختبر تخزين الطاقة
يتكون هذا المنتج من أداة اختبار البطارية الشاملة، ووحدات بطارية التدفق، وخزان المحلول، ومضخة التدوير. يتم عزل الإلكتروليت تمامًا عن الأقطاب الكهربائية، مع تداول محاليل الإلكتروليت الإيجابية والسلبية عبر كومة البطارية أسفل محرك المضخة للخضوع لتفاعلات التفريغ.
يحقق هذا المنتج التحويل المتبادل بين الطاقة الكهربائية والكيميائية من خلال شحن وتفريغ الإلكتروليت عبر المكدس. فهو يقوم بتحليل وحساب كفاءة تخزين الطاقة لبطاريات التدفق مع مقارنة أداء مجموعات أغشية تبادل البروتون المختلفة، مما يمكّن الباحثين من إتقان سير العمل التشغيلي لبطاريات التدفق واكتساب فهم بديهي أعمق لفصل الطاقة والطاقة.
شارك:
Added to cart successfully
الوظيفة التجريبية
1. يمكن استخدام أنظمة تدفق مختلفة - بما في ذلك الألومينا الكاملة، والزنك والحديد، والحديد والكروم، والزنك والحديد، وبروم الزنك، واليود، والمحلول العضوي، والهيدروجين الإلكتروليتي، والميثانول، وتقليل ثاني أكسيد الكربون - لمقارنة أداء الشحن والتفريغ. يمكن توصيل إشارات الإخراج بوحدة تخزين الطاقة المضيفة ووحدة اختبار البطارية.
2. يمكن قياس كفاءة الشحن/التفريغ لمكدس الاختبار.
3. يمكن اختبار تأثير معدلات التدفق المختلفة على أداء المكدس.
4. يمكن اختبار تأثير أغشية تبادل المواد المختلفة على أداء المكدس.
5. يمكن اختبار كثافة الطاقة وكثافة الطاقة لبطارية التدفق.
6. يمكن دمج بطاريات التدفق مع أنظمة تخزين الطاقة الأخرى للتحقق من أدائها واستراتيجيات التحكم المحسنة في أنظمة تخزين الطاقة الهجينة.
سمات المنتج
|
نموذج المنتج |
ES105 |
اسم المنتج |
منصة اختبار وحدة البطارية ذات التدفق المكدس |
|
المواد الرئيسية |
سبائك الكربون الصلب والألومنيوم |
الأبعاد |
1300×600×930 ملم |
|
وزن المنتج |
81 كجم |
بيئة التشغيل |
في درجة حرارة الغرفة، مع الرطوبة النسبية ≤85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثة أسلاك ，220 فولت ±5%，50 هرتز/60 هرتز 110 فولت ±5%，50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
