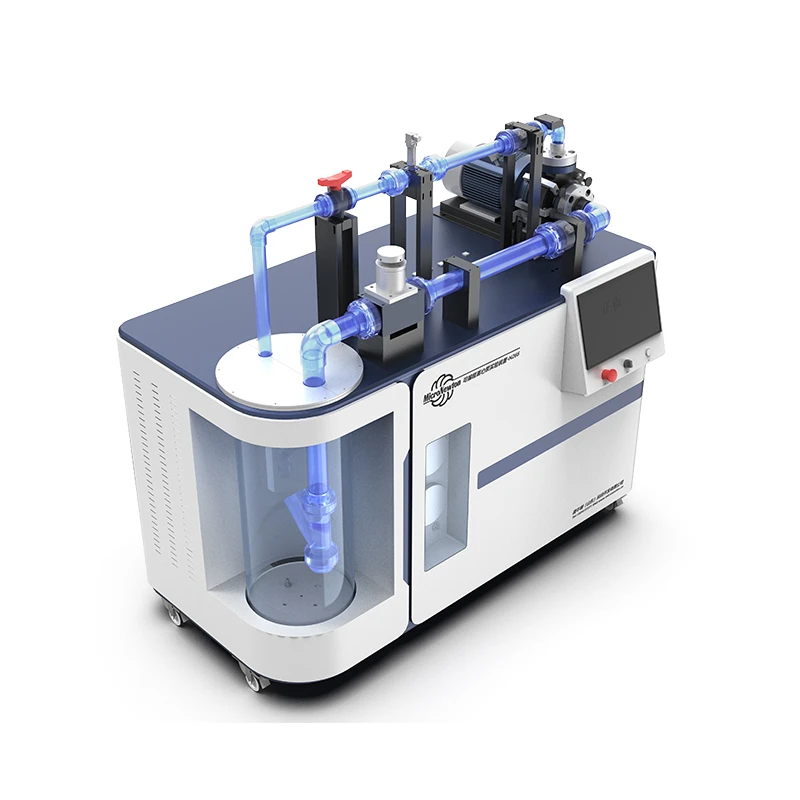

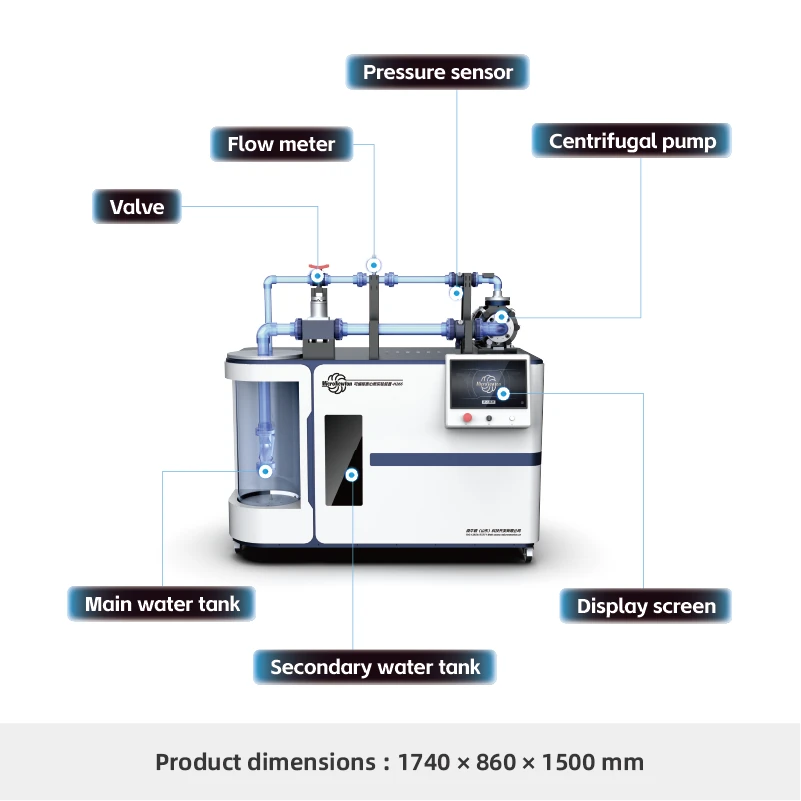

تم تصميم هذا الجهاز لدراسة عمليات نقل السوائل والضغط في ميكانيكا الموائع. يتكون النظام من مضخة طرد مركزي مع دافعات قابلة للتبديل، ومحرك، وأنابيب دوران، وصمامات تحكم، ومجهز بنظام الحصول على البيانات المعتمد على الكمبيوتر لمراقبة الضغط والتدفق والمعلمات الأخرى في الوقت الفعلي. بالإضافة إلى ذلك، يدمج الجهاز إعدادات كسب PID للتحكم في ردود فعل النظام وتنظيمها.
شارك:
Added to cart successfully
الوظائف التجريبية
1. إجراء التحليل الميكانيكي للتوربينات، ودراسة معادلة أويلر (التوربين)، وتوزيع مثلث السرعة داخل المكره، ومنحنى أداء مضخة الطرد المركزي المثالية.
2.دراسة خصائص مضخة الطرد المركزي بما في ذلك استهلاك الطاقة الفعلي وكفاءتها في ظل معدلات التدفق وسرعات الدوران المختلفة.
3. مع سرعة وأبعاد المضخة المعروفة، قم بدراسة اختيار معلمات المضخة والنمذجة وقياس التشابه.
4. إجراء تحليل خصائص مضخة الطرد المركزي لتحديد نقطة التشغيل تحت ضغوط مختلفة.
سمات المنتج
|
نموذج المنتج |
ح266 |
اسم المنتج |
الجهاز التجريبي لمضخة الطرد المركزي القابلة للبرمجة |
|
المواد الرئيسية |
ورقة مجلفنة, 6061 سبائك الألومنيوم |
الأبعاد |
1740×860×1500 ملم |
|
وزن المنتج |
145 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
