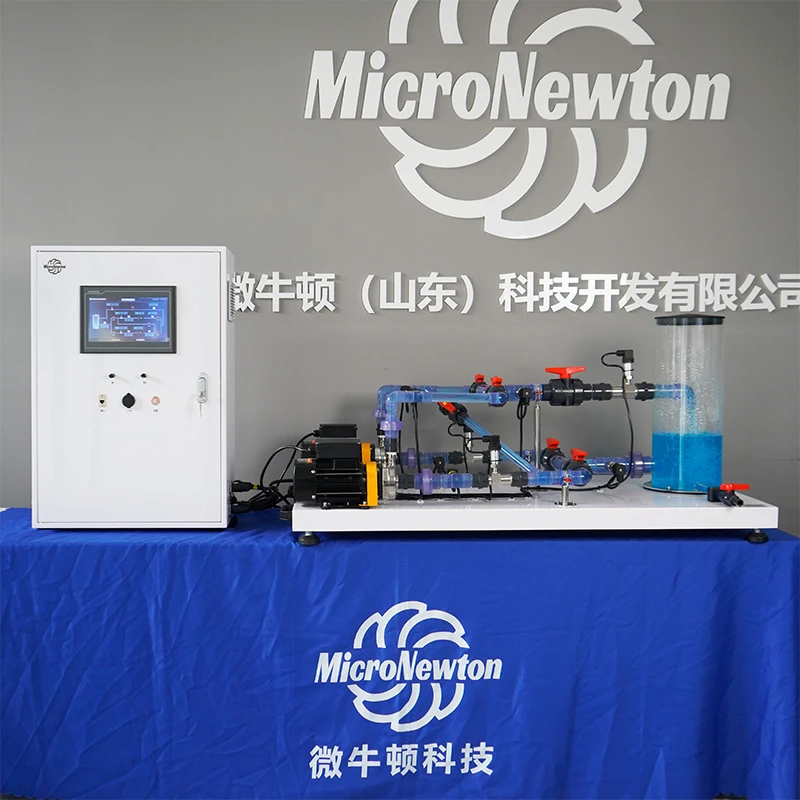

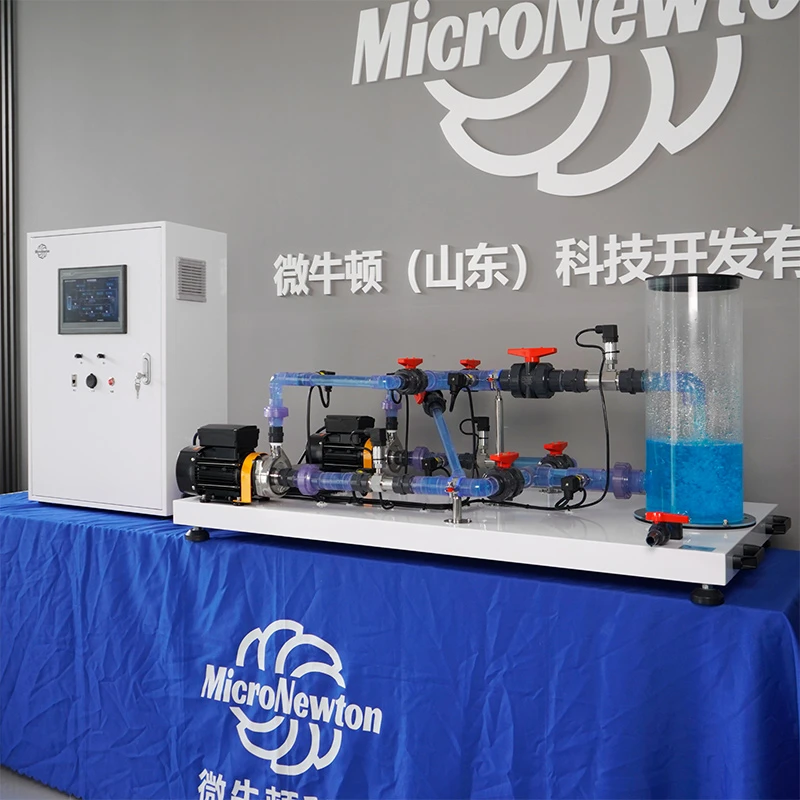

تم تصميم هذا الجهاز خصيصًا لتعليم ميكانيكا الموائع والتدريب العملي، مما يسمح بإجراء تجارب شاملة في ظل ثلاثة ظروف تشغيل: مضخة طرد مركزي واحدة، والتشغيل المتسلسل، والتشغيل المتوازي. It combines demonstration and hands-on functionality, making it suitable for university laboratory teaching and basic research testing.

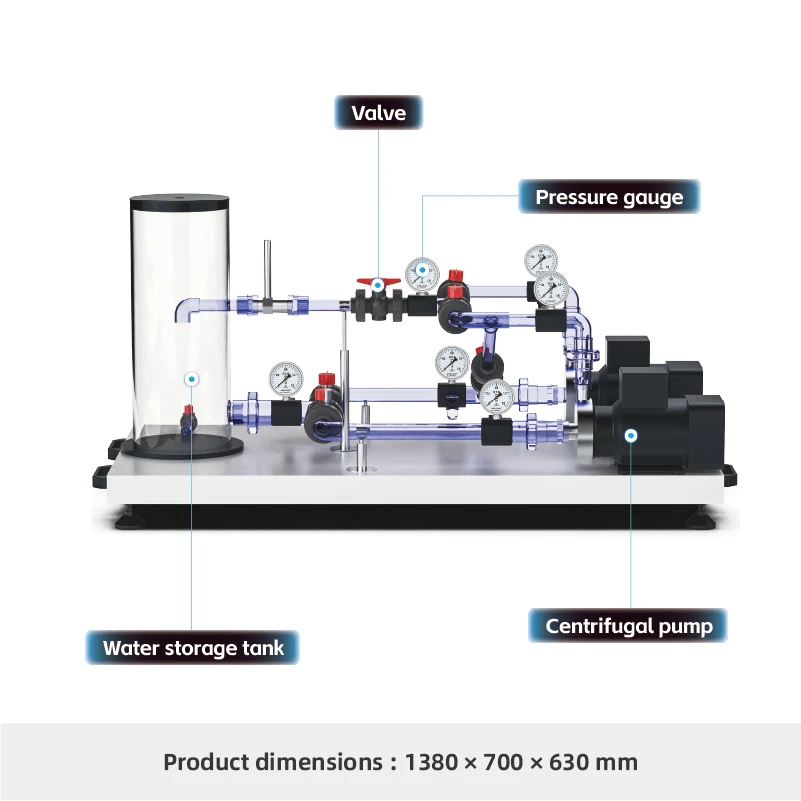

وقد تم تجهيز النظام بمضختي طرد مركزي متطابقتين وشبكة أنابيب كاملة، بالإضافة إلى أدوات دقيقة مثل أجهزة قياس الضغط، وأجهزة قياس التدفق، ومحولات التردد. Key parameters such as flow rate, head, and power can be accurately measured, and the data can be automatically recorded and queried.
شارك:
Added to cart successfully
الوظائف التجريبية
1. اختبار أداء المضخة الواحدة: قم بقياس معدل تدفق المضخة (Q) والرأس (H)، ورسم منحنى خصائص المضخة (Q-H).
2. تجربة تشغيل السلسلة: التحقق من أنه في التشغيل المتسلسل، يظل معدل التدفق ثابتًا وتكون الرؤوس مضافة، وتحديد المنحنى المميز للتشغيل المتسلسل.
3. تجربة التشغيل المتوازي: التحقق من أنه في التشغيل المتوازي، يكون الرأس هو نفسه ومعدلات التدفق مضافة، وتحديد المنحنى المميز للتشغيل المتوازي.
4. قياس خصائص خط الأنابيب: اختبار مقاومة خط الأنابيب تحت فتحات الصمامات المختلفة.
5. تحليل المقارنة التشغيلية: قارن عمليات المضخة المفردة والمتسلسلة والمتوازية لفهم التطبيقات الهندسية للتكوينات المختلفة.
6. التجارب الموسعة: إجراء تجارب تجويف المضخة، واختبارات الأداء المتغيرة السرعة، ودراسة معاوقة النظام وقواعد تنظيم التدفق.
سمات المنتج
|
نموذج المنتج |
ح265 |
اسم المنتج |
الجهاز التجريبي للمضخة المتوازية |
|
المواد الرئيسية |
ورقة مجلفنة، الأنابيب البلاستيكية |
الأبعاد |
1380×700×630 ملم |
|
وزن المنتج |
74.5 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
