أساسيات الديناميكا الهوائية
تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي الأساسي للديناميكا الهوائية والوحدة التجريبية لمقياس الضغط متعدد الأنابيب. يهدف هذا البحث إلى دراسة خصائص جريان الهواء داخل أنبوب دائري، مع التركيز على سلوك الجريان المضطرب.

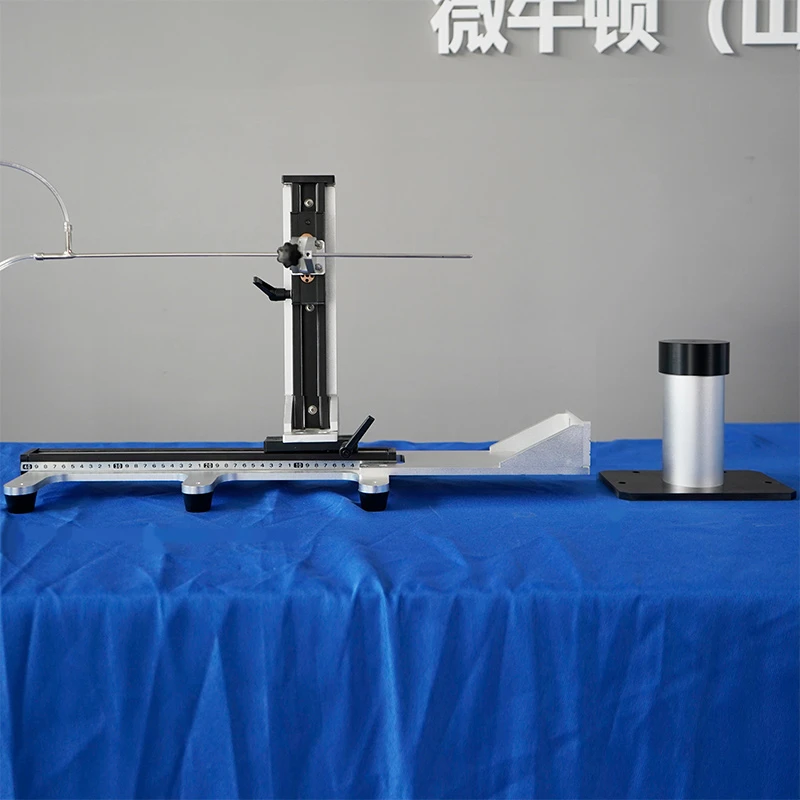

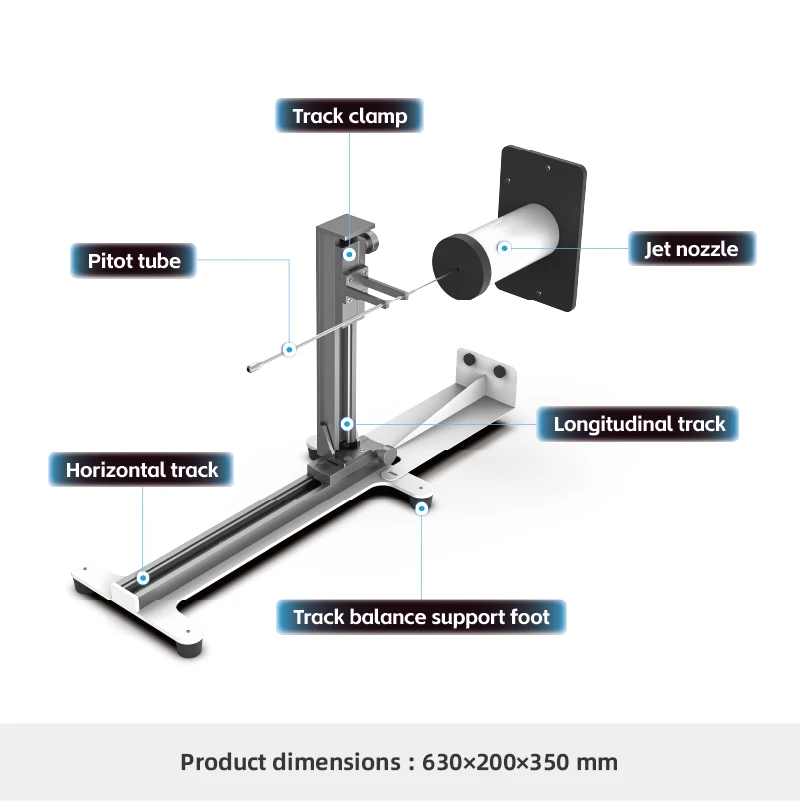

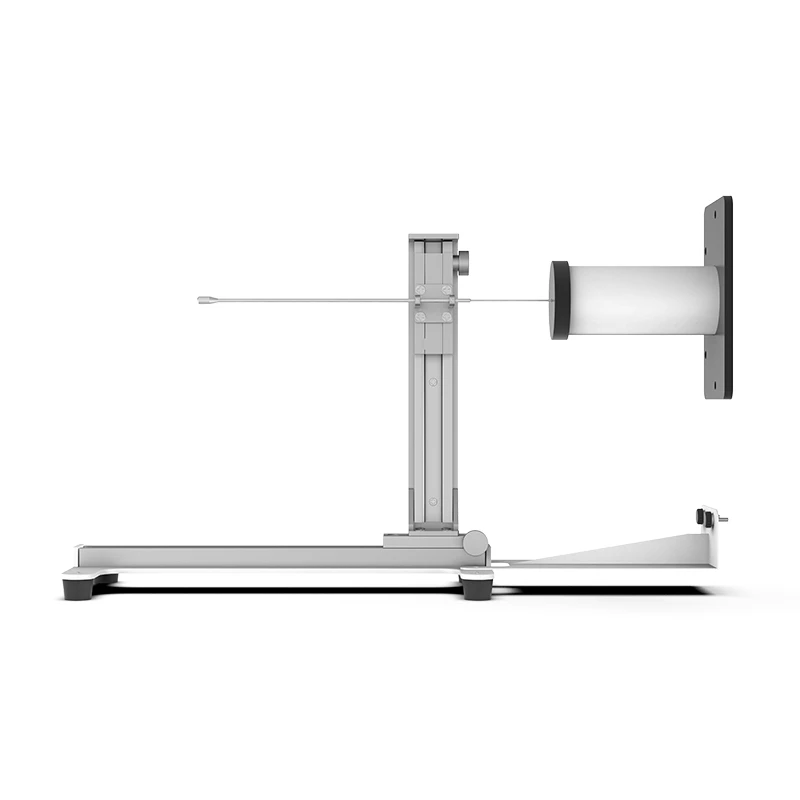

تتكون الوحدة من أنبوب معدني دائري، مع مخرج ذو حواف حادة داخل القسم المستقيم لتعزيز تكوين التدفق المضطرب. يتم تركيب أنبوب بيتوت على إطار قياس ويمكن تحريكه أفقيًا وعموديًا داخل الأنبوب.
بالاشتراك مع مقياس الضغط متعدد الأنابيب، يسمح النظام بقياس توزيع الضغط المحوري على طول الخط المركزي للأنبوب، بالإضافة إلى فحص سلوك الطبقة الحدودية على طول الجدار الداخلي. كما أنه يتيح رسم ملامح السرعة داخل مجال تدفق الأنابيب وتقدير خسائر الضغط الاحتكاكي.
يتم تضمين جهاز تحديد المواقع المركزي لتسهيل القياسات الدقيقة والقابلة للتكرار.
شارك:
Added to cart successfully
الوظائف التجريبية
1.دراسة توزيع الضغط والسرعة على طول الخط المركزي لتدفق الهواء في أنبوب دائري.
2. التحقق من توزيع السرعة في المواضع المحورية المختلفة.
3. تحليل ملامح السرعة الشعاعية، وتغير معدل التدفق الشامل، وتوزيع الطاقة الحركية.
4.دراسة توزيع الطبقة الحدودية على طول الجدار الداخلي للأنبوب.
سمات المنتج
|
نموذج المنتج |
F104 |
اسم المنتج |
الوحدة التجريبية للتدفق المضطرب للأنبوب الدائري |
|
المواد الرئيسية |
صفائح الفولاذ المجلفنة، POM الأسود، سبائك الألومنيوم |
المواصفات |
630 × 230 × 380 ملم |
|
وزن المنتج |
5.05 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
