أساسيات الديناميكا الهوائية

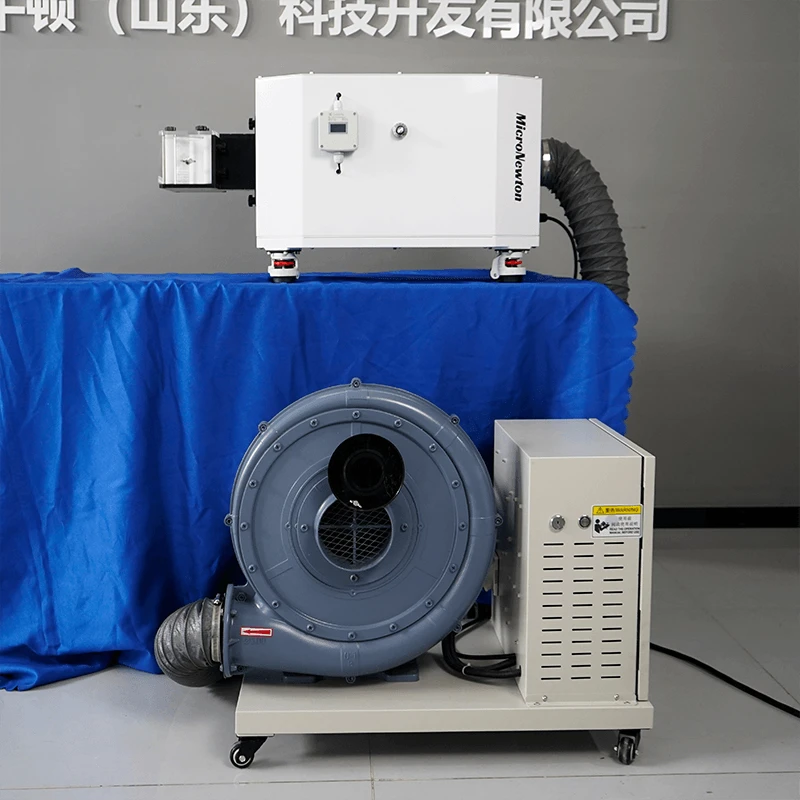

تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي الأساسي للديناميكا الهوائية. الغرض منه هو دراسة خصائص التدفق المرتبطة بتأثير كواندا (تأثير التعلق بالجدار) في الديناميكا الهوائية.

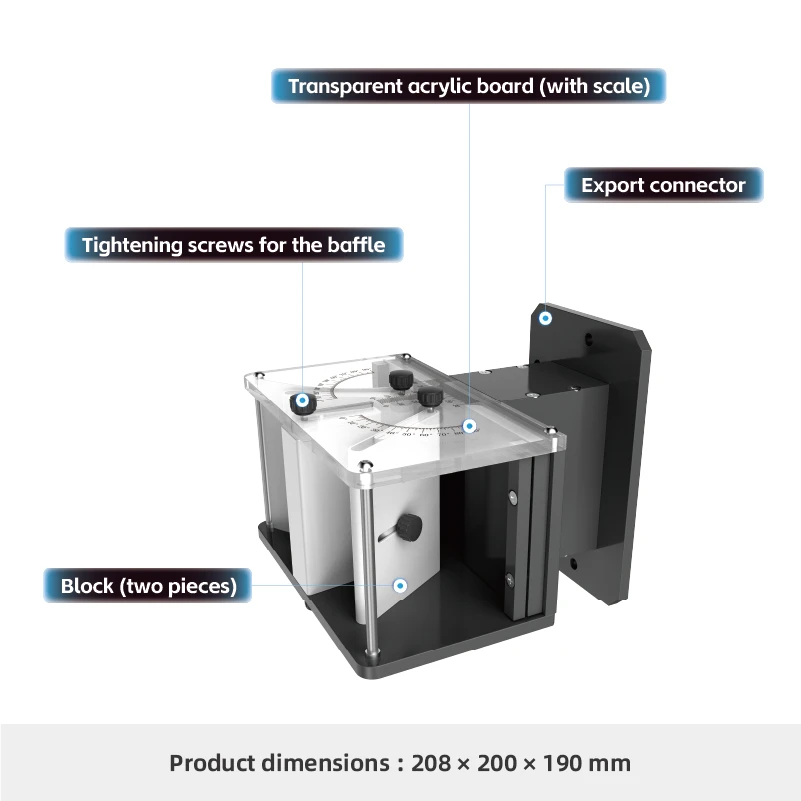

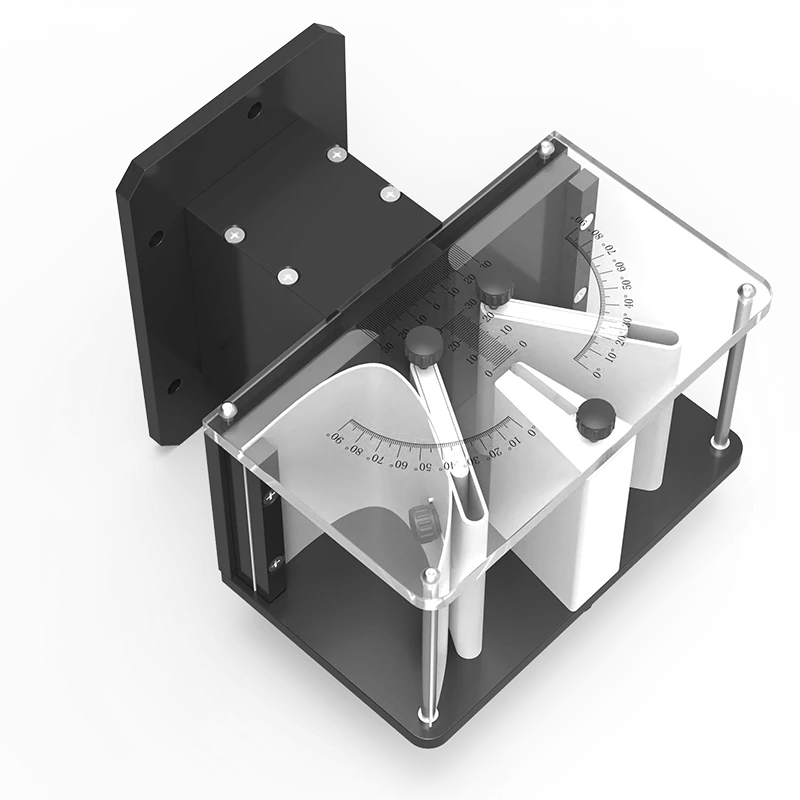

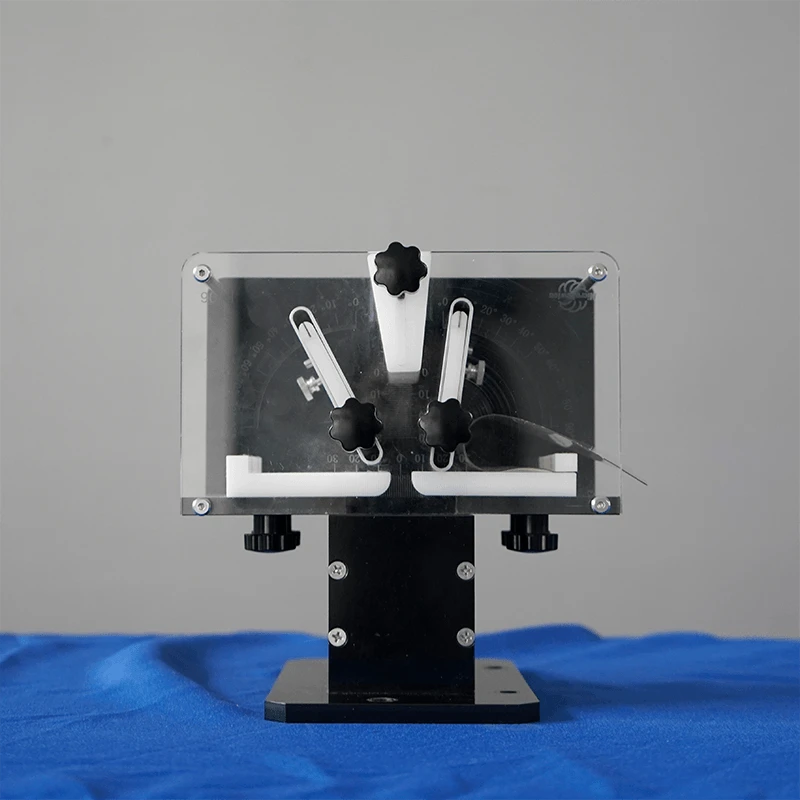

تتميز الوحدة بقناة تدفق مستطيلة شبه شفافة، متصلة بمقعد الديناميكا الهوائية عبر موصل منفذ. يوجد داخل القناة مسار تدفق مزدوج الجدار على شكل حرف Y، مع حجم فتحة قابل للتعديل ولوحة مقسمة في وضع مركزي. يمكن تعديل الموضع المحوري والزاوية ومسافة الإزاحة للوحة التقسيم وقراءتها من خلال علامات المقياس.
يتيح هذا الإعداد التحقيق في سلوك تدفق الهواء ثنائي الأبعاد وتأثير Coandă، حيث تلتصق طائرة السوائل نفسها بسطح قريب أثناء التدفق.
شارك:
Added to cart successfully
الوظائف التجريبية
1.ملاحظة تأثير كواندا المتكون من تدفق الهواء حول الأسطح وتحليل العوامل المؤثرة.
2. رسم منحنيات مميزة على أساس مسافة الإزاحة والزاوية، وتحليل سلوك تأثير كواندا.
سمات المنتج
|
نموذج المنتج |
F106 |
اسم المنتج |
الوحدة التجريبية لتأثير كواندا |
|
المواد الرئيسية |
بوم، سبائك الألومنيوم، الاكريليك الشفاف |
الأبعاد |
190 × 200 × 208 ملم |
|
وزن المنتج |
1.85 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
