أساسيات الديناميكا الهوائية

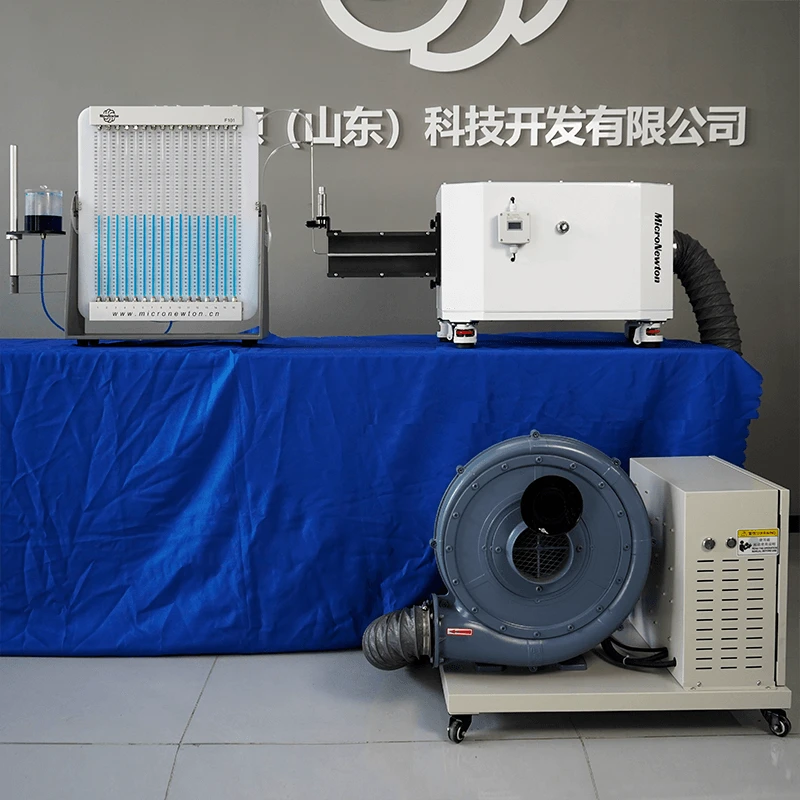

تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي الأساسي للديناميكا الهوائية والوحدة التجريبية لمقياس الضغط متعدد الأنابيب. الغرض منه هو دراسة خصائص تدفق الطبقة الحدودية فوق لوحة مسطحة في الديناميكا الهوائية.

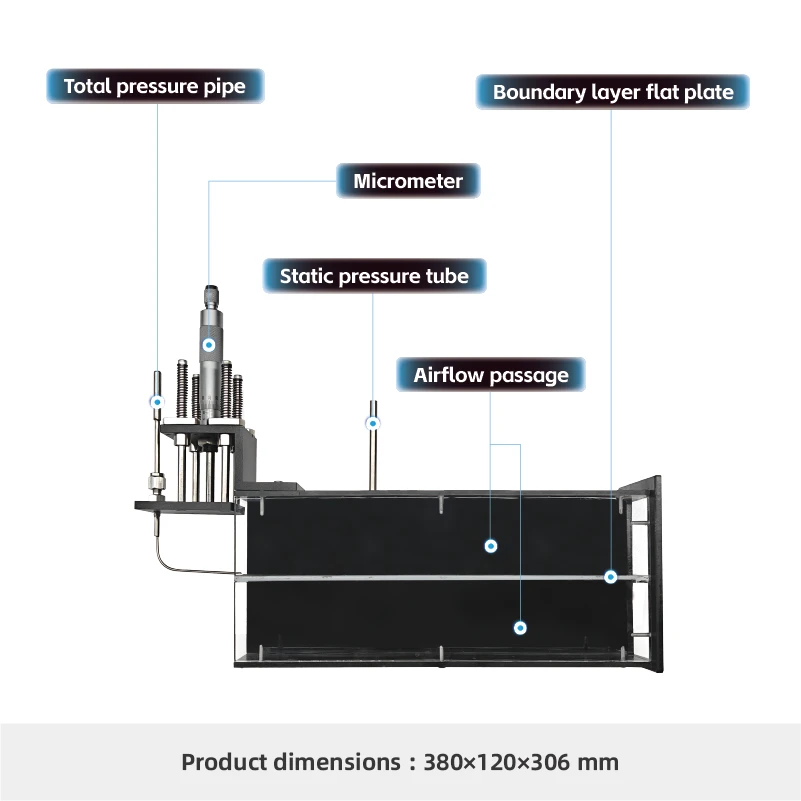

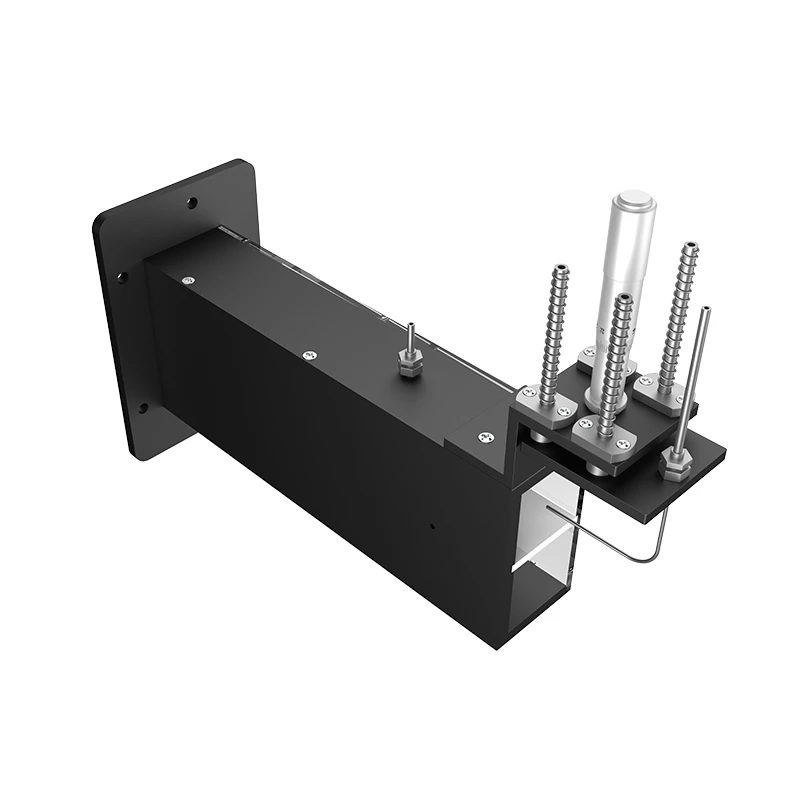

الجانب الأمامي للوحدة شفاف للحصول على رؤية واضحة. يتم تثبيت لوحة تقسيم قابلة للإزالة والعكس داخل قناة التدفق، وتسمح ألواح البطانة البيضاء القابلة للتعديل في أعلى وأسفل القناة بتكوين تدرجات ضغط مناسبة أو معاكسة على طول اتجاه التدفق.
الجهاز مزود بأنبوب بيتوت مصغر، والذي يمكن ضبط وضعه الرأسي بدقة باستخدام الميكرومتر. وهذا يتيح قياس توزيع سمك الطبقة الحدودية على طول اتجاه التدفق.
استنادًا إلى معادلة برنولي، وباستخدام بيانات الضغط الكلي والثابت المقاسة بواسطة مقياس الضغط متعدد الأنابيب، يمكن حساب توزيع السرعة داخل الطبقة الحدودية.
تدعم الوحدة أيضًا تخصيص اللوحات ذات خشونة السطح المختلفة لتطبيقات البحث الموسعة.
شارك:
Added to cart successfully
الوظائف التجريبية
1. فهم وحساب المفاهيم الأساسية مثل كثافة الهواء، واللزوجة الحركية، وسرعة تدفق الهواء، ورقم رينولدز، ومعادلة برنولي.
2. دراسة توزيع الضغط والسرعة عبر الطبقة الحدودية على لوح مسطح أملس عند أرقام رينولدز المختلفة.
3.دراسة توزيع الضغط والسرعة عبر الطبقة الحدودية فوق صفيحة مسطحة خشنة عند أرقام رينولدز المختلفة.
سمات المنتج
|
نموذج المنتج |
F103 |
اسم المنتج |
الوحدة التجريبية لطبقة حدود اللوحة المسطحة |
|
المواد الرئيسية |
بوم أسود، أكريليك شفاف، سبائك ألومنيوم 6061 |
الأبعاد |
190 × 120 × 380 ملم |
|
وزن المنتج |
2.5 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
