أساسيات الديناميكا الهوائية
تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي الأساسي للديناميكا الهوائية. إنها مناسبة لوحدات تجربة الديناميكا الهوائية التي تتطلب قياس الضغط وتصوره.

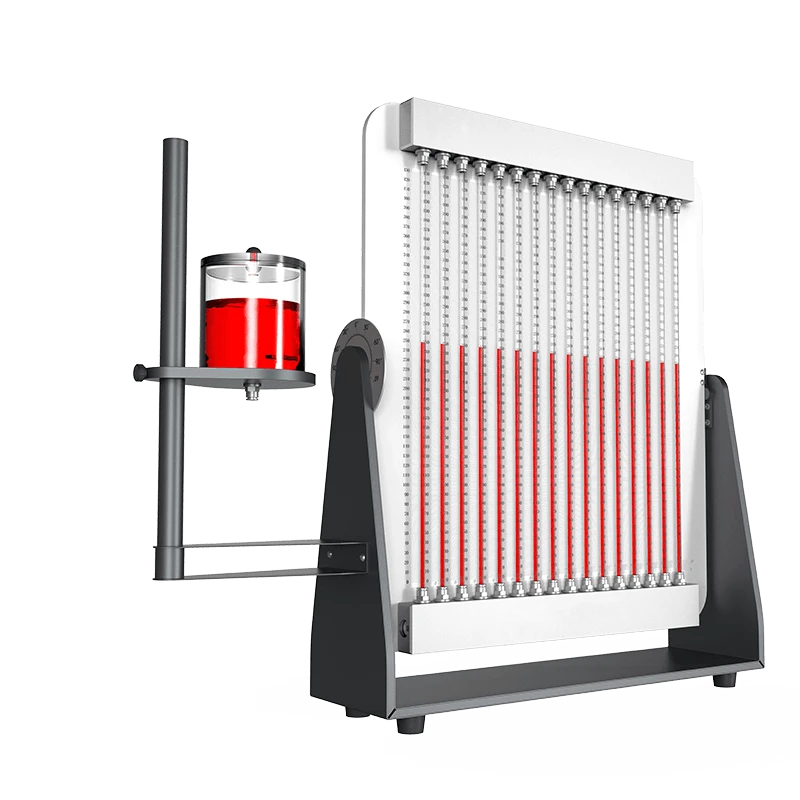

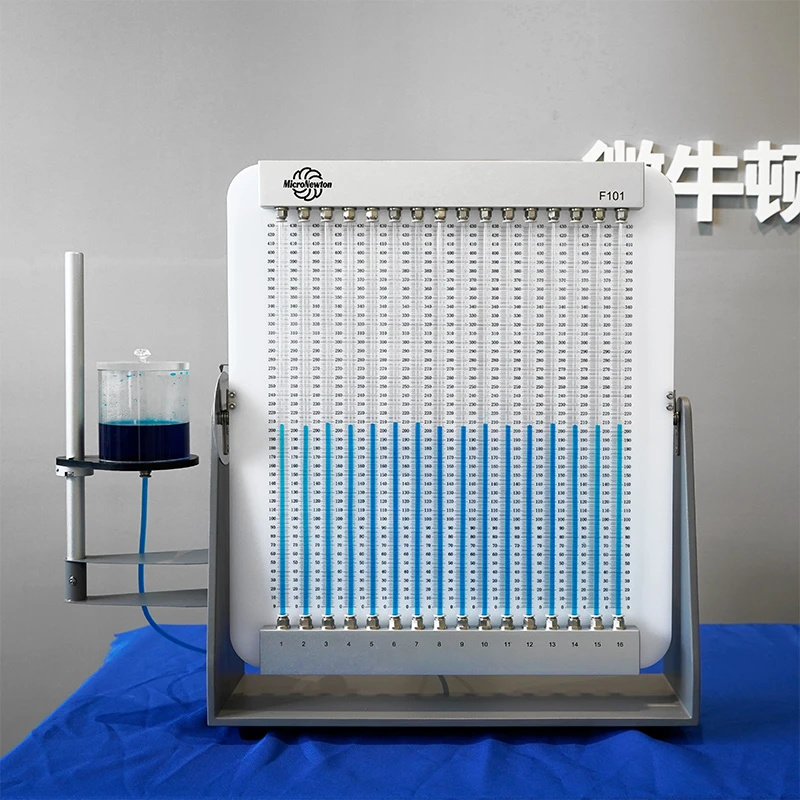

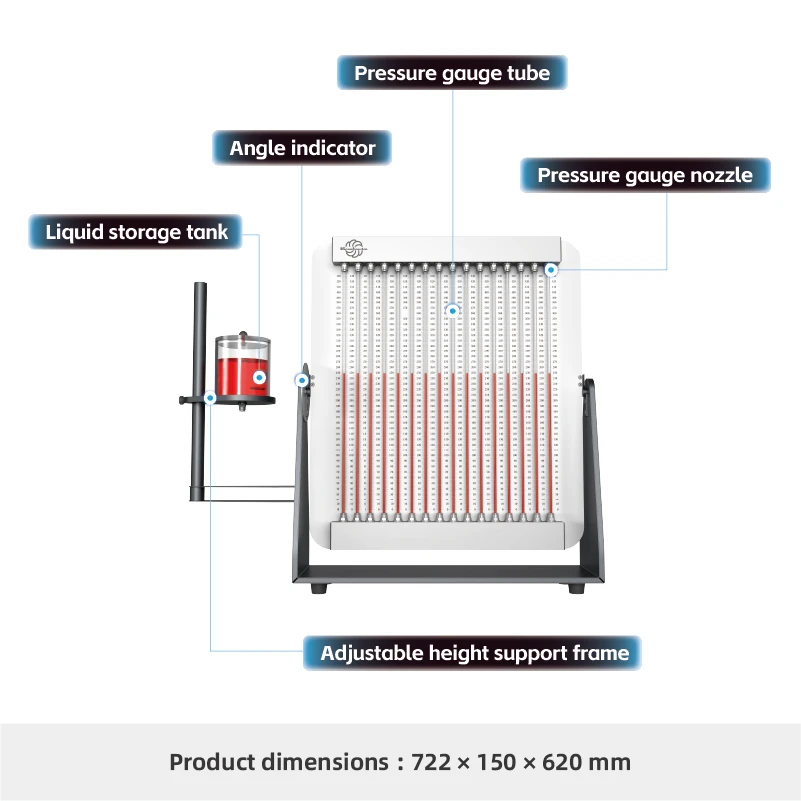

الوحدة عبارة عن مقياس ضغط سائل كلاسيكي، يتكون من أنابيب قياس الضغط، وخزان سائل، وإطار دعم بزاوية قابلة للتعديل. يمكن أن يكون سائل العمل عبارة عن ماء أو زيت، مما يوفر عملية سهلة وقراءات بديهية. يمكن تحسين دقة القياس عن طريق زيادة زاوية الميل.
يتميز الجهاز بـ 16 قناة مستقلة، مما يتيح القياس المتزامن لنقاط ضغط متعددة، بما في ذلك الضغط النسبي والضغط التفاضلي. بالإضافة إلى تطبيقات الديناميكا الهوائية، يمكن أيضًا توسيعها لتشمل تجارب قياس الضغط المتوافقة الأخرى.
شارك:
Added to cart successfully
الوظائف التجريبية

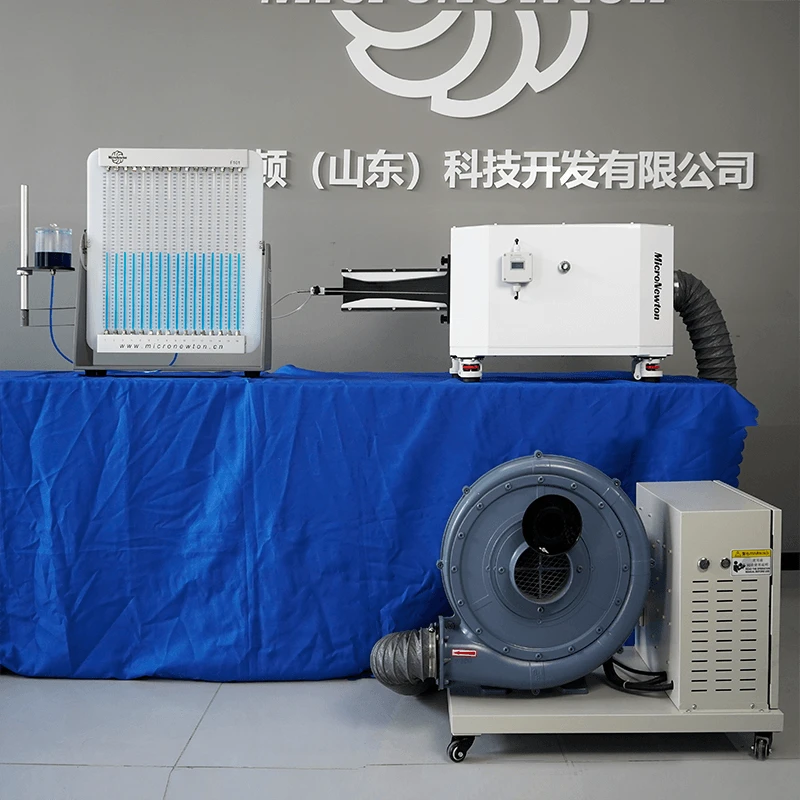

1. قياس الضغط في نقاط الاختبار المختلفة في وحدات تجربة الديناميكا الهوائية.
2. إجراء قياسات الضغط العام والضغط التفاضلي للأجهزة التجريبية الأخرى المتوافقة.
سمات المنتج
|
نموذج المنتج |
F101 |
اسم المنتج |
الوحدة التجريبية لمقياس الضغط متعدد الأنابيب |
|
المواد الرئيسية |
صفائح الفولاذ المجلفنة، سبائك الألومنيوم 6061، الأكريليك |
الأبعاد |
730 × 150 × 640 ملم |
|
وزن المنتج |
9.7 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
