أساسيات الديناميكا الهوائية

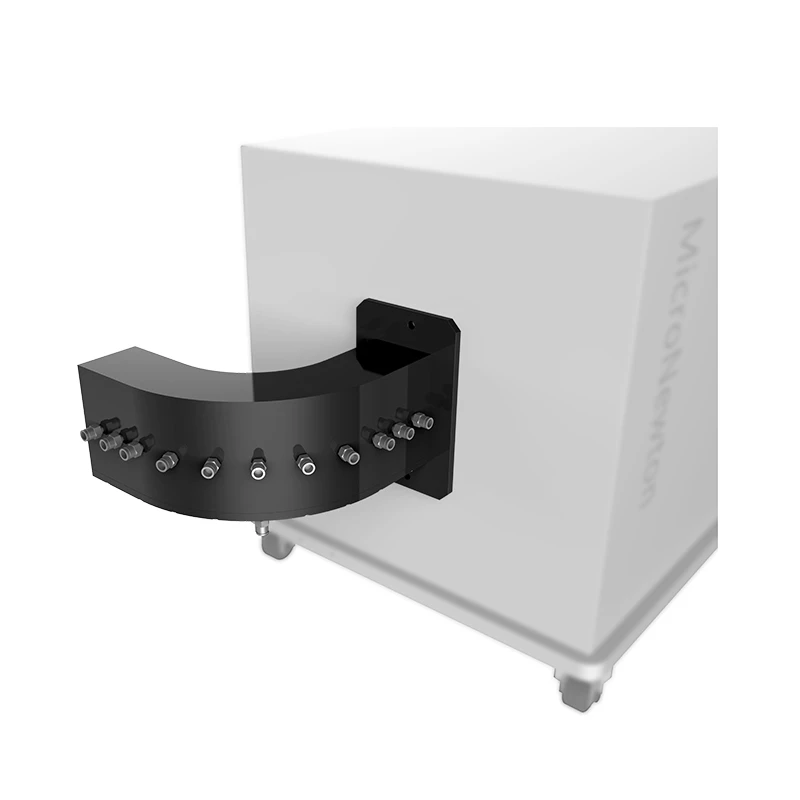

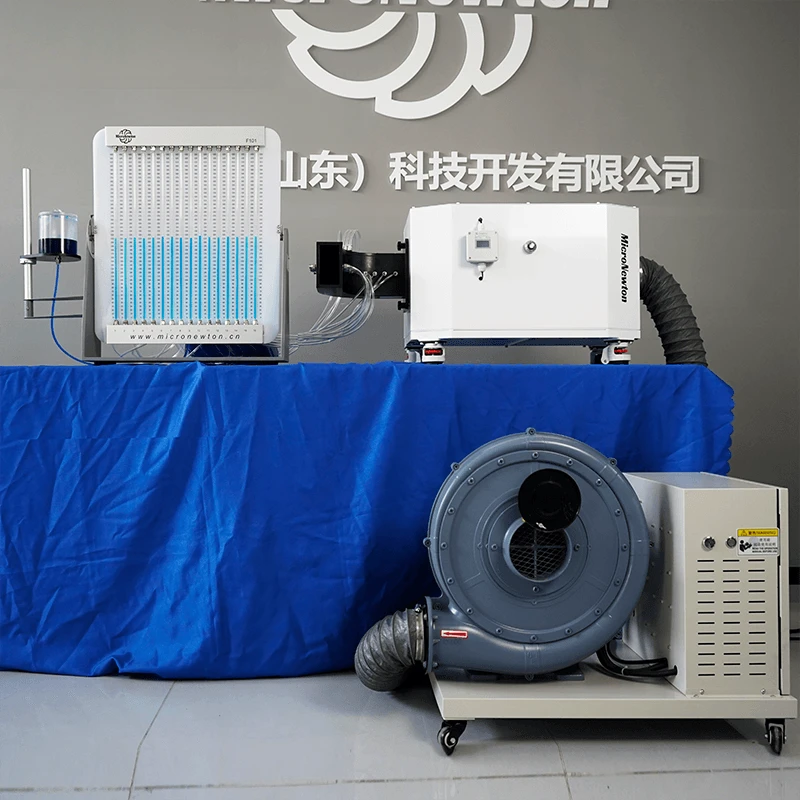

تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي الأساسي للديناميكا الهوائية والوحدة التجريبية لمقياس الضغط متعدد الأنابيب. الغرض منه هو دراسة خصائص تدفق الهواء من خلال أنبوب منحني ذو مقطع مربع في الديناميكا الهوائية.

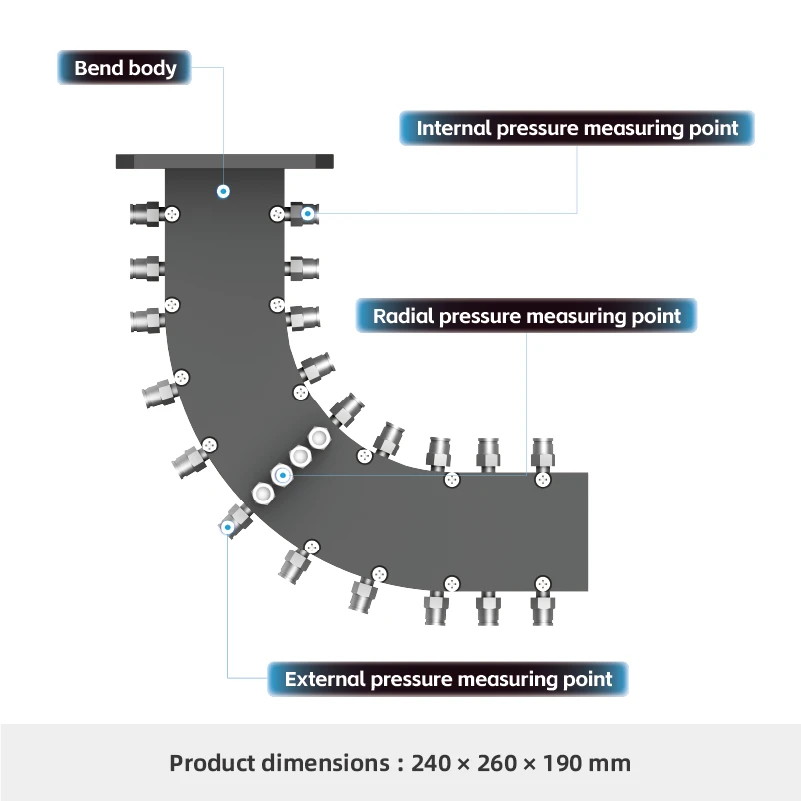

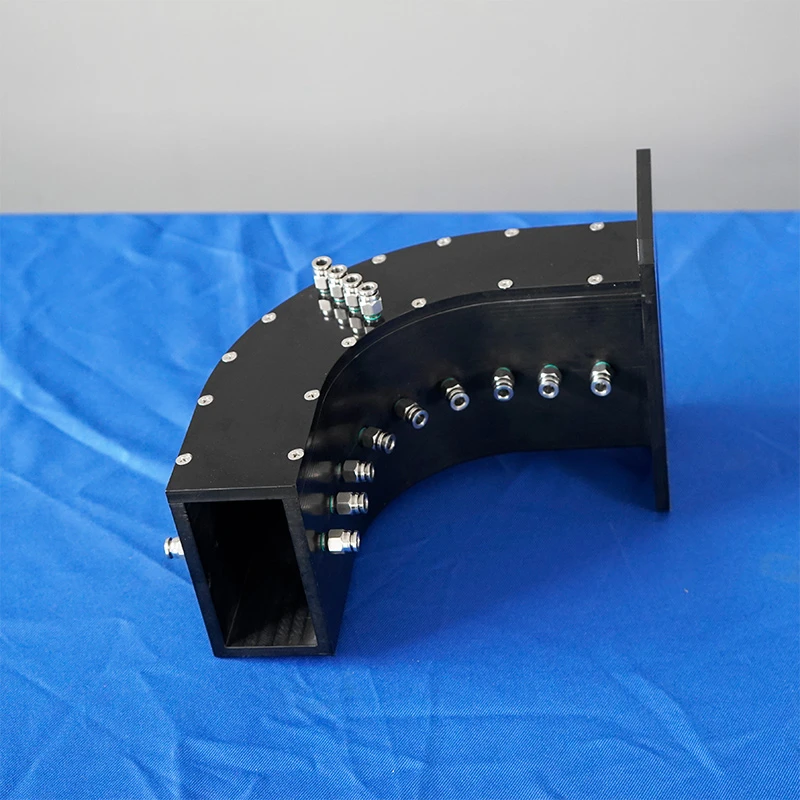

تتكون الوحدة من أنبوب منحني ذو مقطع مربع مزود بنقاط ضغط موزعة على طول الجدران الداخلية والخارجية. عند استخدامه مع مقياس الضغط متعدد الأنابيب، فإنه يتيح قياس توزيع الضغط على طول اتجاه التدفق على جانبي الانحناء.
وهذا يسمح بالتحقيق في سلوك الطبقة الحدودية داخل الانحناء، وتقييم خسائر الضغط، وحساب معامل الخسارة (K).
شارك:
Added to cart successfully
الوظائف التجريبية
1. قياس توزيع الضغط على طول الجدران الداخلية والخارجية لأنبوب الانحناء المربع.
2. دراسة توزيع الضغط الشعاعي ومقارنته بتوزيع سرعة الدوامة المتوقعة للتحقق من تأثيرات توجيه التدفق.
3.احسب معامل فقدان التدفق (K) لتدفق الغاز خلال الانحناء.
سمات المنتج
|
نموذج المنتج |
F105 |
اسم المنتج |
الوحدة التجريبية لتدفق الأنابيب المنحنية المربعة |
|
المواد الرئيسية |
بوم أسود |
الأبعاد |
260 × 190 × 240 ملم |
|
وزن المنتج |
1.5 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
