أساسيات الهندسة في الديناميكا الحرارية

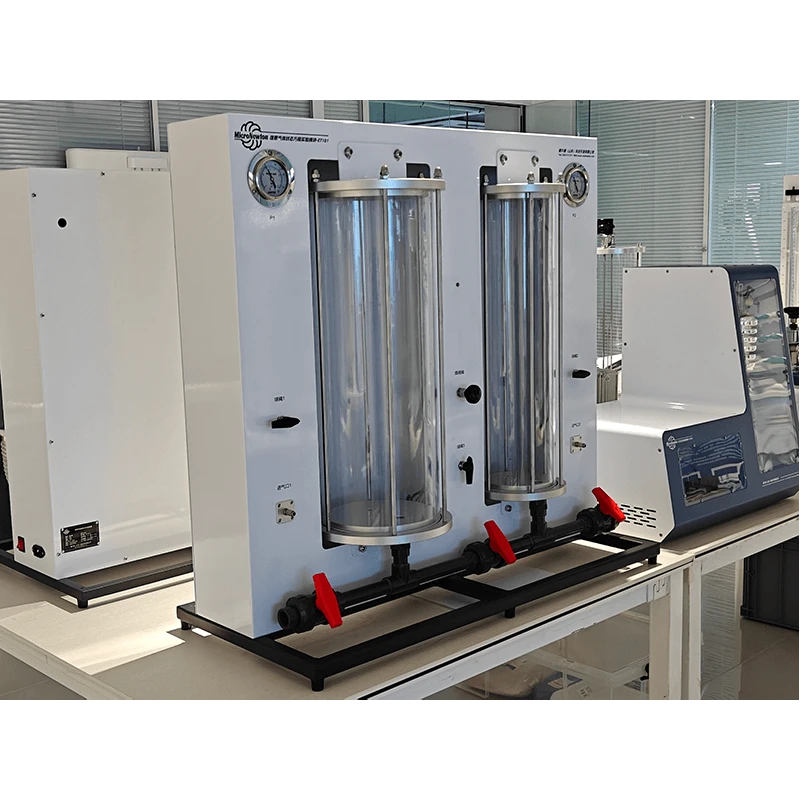

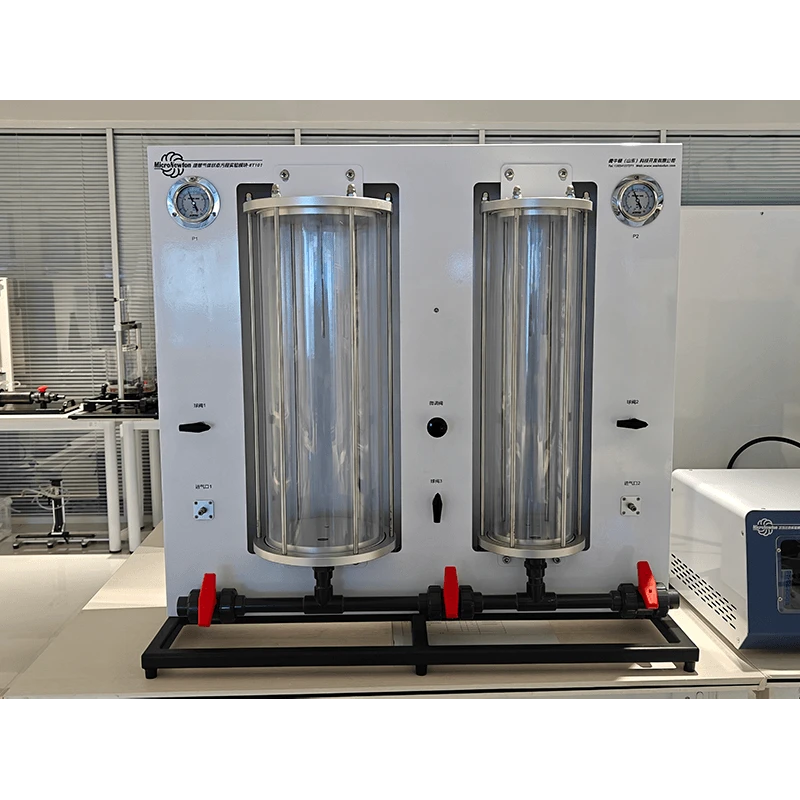

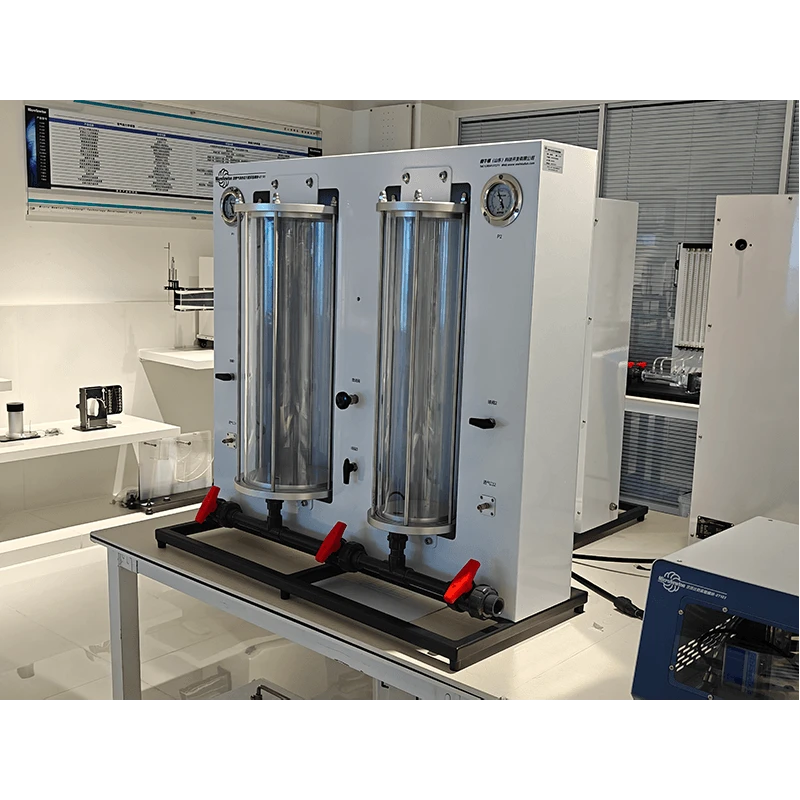

تم تصميم هذا المنتج للعمل مع منصة تجريبية أساسية للديناميكا الحرارية ويستخدم لإجراء التحليل النظري والأبحاث التجريبية المتعلقة بقانون الغاز المثالي (المعروف أيضًا باسم معادلة الغاز المثالي للحالة، PV = nRT) في الديناميكا الحرارية الهندسية.
يتكون النظام من حاويتين شفافتين، ومضخة ضغط ثابت، ووحدات اكتساب درجة الحرارة والضغط، ومجموعة صمامات التحكم. من خلال التشغيل المنسق للمضخة والصمامات، يمكن إجراء التجارب للتحقق من القانون الأول للديناميكا الحرارية وقانون الغاز المثالي.
باستخدام أجهزة الاستشعار المدمجة، يتيح الجهاز قياس نسبة الحرارة المحددة للهواء. كما أنه يدعم العمليات الديناميكية الحرارية مثل التمدد متساوي الحرارة والتسخين بحجم ثابت. يتم جمع البيانات التجريبية عبر المنصة التجريبية الأساسية للديناميكا الحرارية. يتميز النظام بمبدأ عمل بديهي وتشغيل مريح.
شارك:
Added to cart successfully
الوظائف التجريبية
1. فهم القانون الأول للديناميكا الحرارية، ومعادلة الحالة للغاز المثالي، والعمليات الديناميكية الحرارية بما في ذلك العمليات الأدياباتيكية، ومتساوية الحرارة، والعمليات ذات الحجم الثابت.
2. إتقان اشتقاق وقياس النسبة الحرارية النوعية (نسبة السعة الحرارية) للهواء.
3. دراسة العمليات الحرارية، والتحليل الكمي للعلاقة بين ضغط الغاز وحجمه، والتحقق من قانون بويل.
4. دراسة العمليات ذات الحجم الثابت، والتحليل الكمي للعلاقة بين درجة الحرارة وضغط الغاز، والتحقق من قانون تشارلز.
سمات المنتج
|
نموذج المنتج |
ET101 |
اسم المنتج |
الجهاز التجريبي لقانون الغاز المثالي |
|
المواد الرئيسية |
الصفائح المعدنية، الاكريليك، الفولاذ المقاوم للصدأ |
الأبعاد |
900×400×875 ملم |
|
وزن المنتج |
68.2 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء | ||
|
الوحدات المطلوبة |
مضخة هواء صغيرة |
وحدات اختيارية |
لا شيء |
