أساسيات الهندسة في الديناميكا الحرارية
يعتمد هذا المنتج على المعرفة النظرية للعمليات الديناميكية الحرارية للماء وبخار الماء من الديناميكا الحرارية الهندسية وأساسيات الهندسة الحرارية. يمكن استخدامه مع منضدة تجريبية أساسية للديناميكا الحرارية، ويمكنه أيضًا العمل بشكل مستقل.
يستخدم الجهاز لدراسة العلاقة بين الضغط ودرجة الحرارة للماء والبخار عن طريق قياس درجة حرارة البخار المشبع المقابلة لسلسلة من الضغوط المشبعة ورسم منحنى العلاقة P – T. يوفر التحقق التجريبي من العلاقة بين الضغط ودرجة الحرارة للماء والبخار.
شارك:
Added to cart successfully
الوظائف التجريبية
1. راقب عملية غليان الماء تحت ضغوط مختلفة.
2. قياس ضغط ودرجة حرارة الماء المشبع تحت الضغط الجوي العادي وعند ضغط 10 بار.
3. قارن النتائج المقاسة بجداول البخار القياسية لفهم اختلافات خصائص الماء المشبع والبخار المشبع.
سمات المنتج
|
نموذج المنتج |
ET105 |
اسم المنتج |

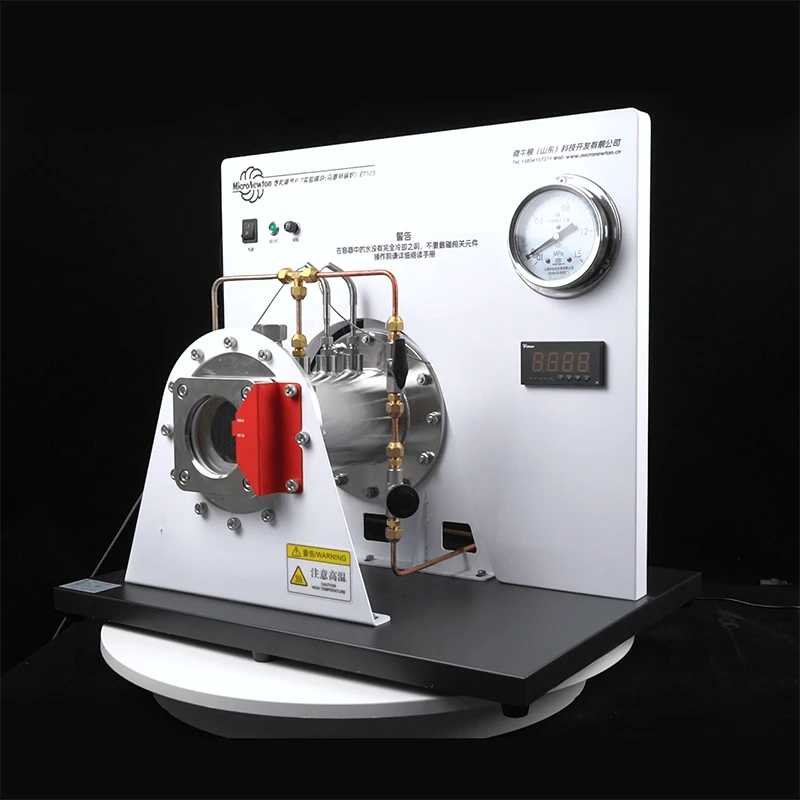

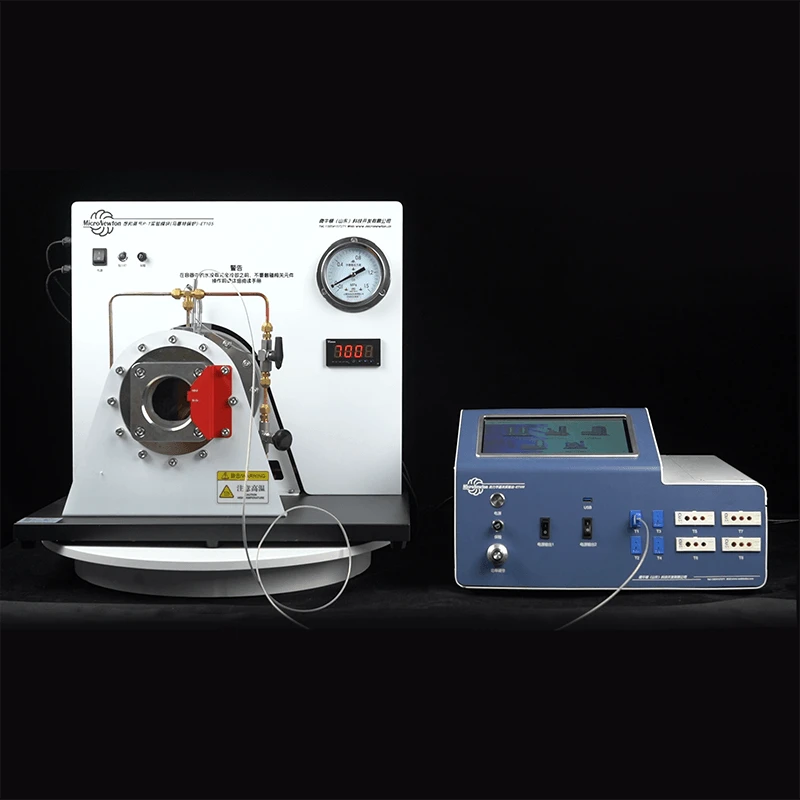

جهاز تجريبي للبخار المشبع P-T |
|
المواد الرئيسية |
ألواح الصلب المجلفن، 304 الفولاذ المقاوم للصدأ، النحاس |
الأبعاد |
605 × 450 × 550 ملم |
|
وزن المنتج |
34.8 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، ر الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء | ||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
