أساسيات ميكانيكا الموائع

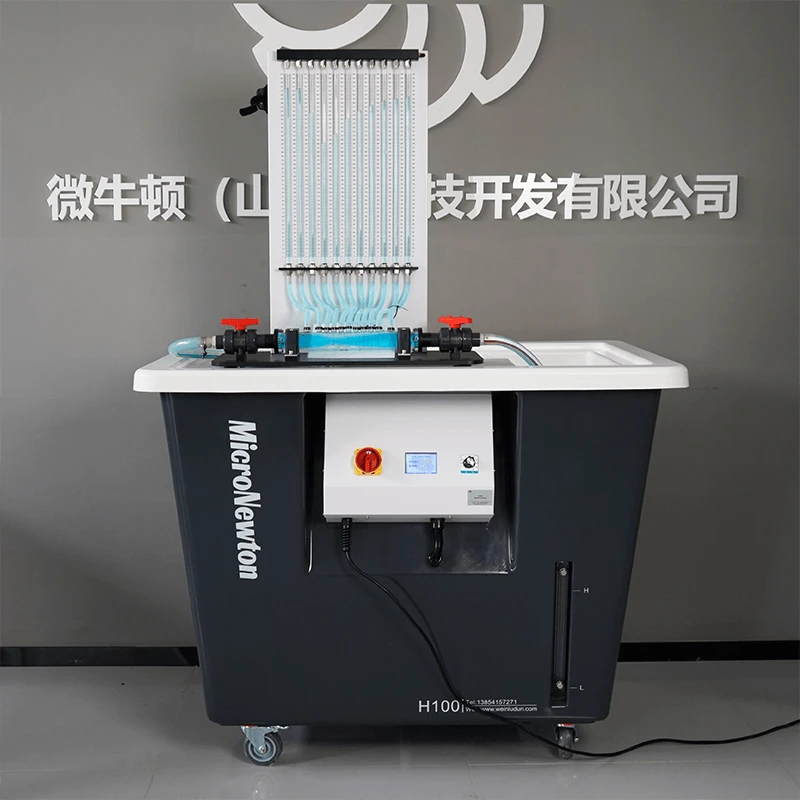

تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي لميكانيكا الموائع الأساسية H100 لدعم الدراسة والتحقيق التجريبي لمعادلة برنولي ومعادلة الاستمرارية في ميكانيكا الموائع. يتم توفير دوران الماء بواسطة المقعد التجريبي H100 من خلال نظام التدوير الذاتي، مما يجعل التشغيل مريحًا وفعالًا.

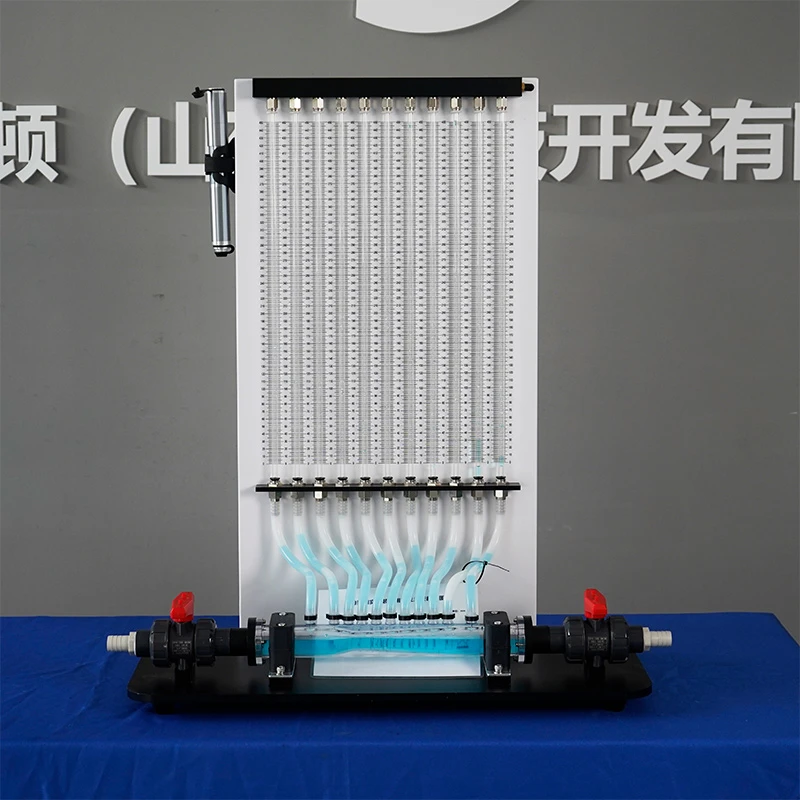

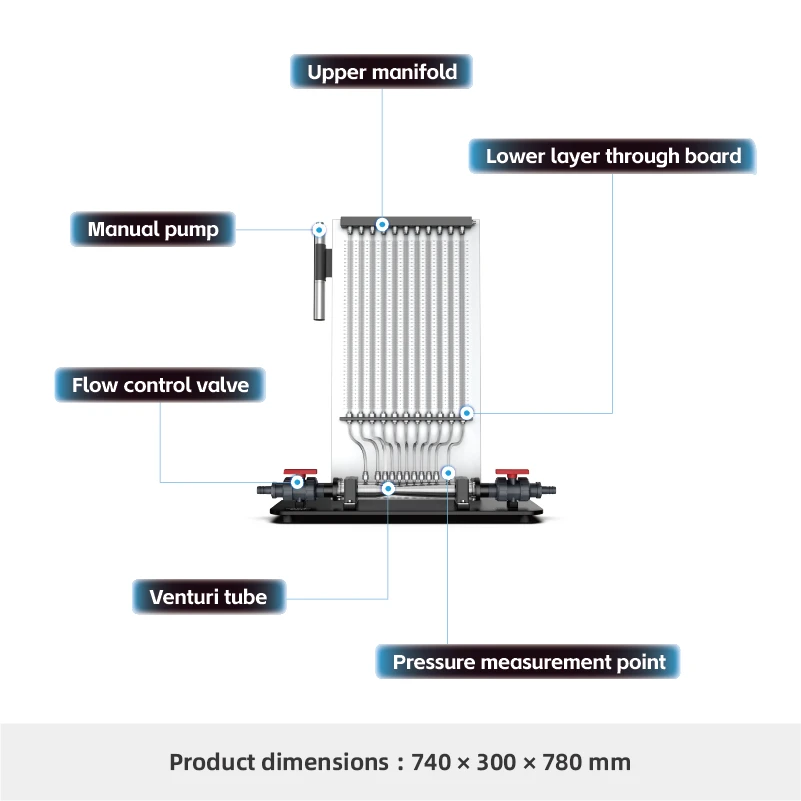

يتميز أنبوب الفنتوري الموجود في الوحدة بالشفافية ويمكن الوصول إليه بصريًا، مما يسمح للمستخدمين بمراقبة اتجاه توزيع الضغط على طول الأنبوب بشكل مباشر. كما أنه يتيح قياس وحساب معامل تدفق أنبوب الفنتوري. الوحدة خفيفة الوزن، مما يجعلها ملائمة للتدريس والتجارب المعملية.
أثناء التجربة، يجب قياس الضغط عند المقطع العرضي للمدخل والضغط عند الحلق. يتم تعديل معدل التدفق بشكل مستمر، ويتم تكرار القياسات في ظل ظروف تدفق مختلفة
شارك:
Added to cart successfully
الوظائف التجريبية
1. يستخدم لدراسة المعاني الفيزيائية والهندسية لمعادلة برنولي.
2. يستخدم لدراسة تطبيق معادلة برنولي في نموذج أنبوب الفنتوري.
3. يستخدم لمراقبة توزيع الضغط للسائل المتدفق عبر أنبوب فنتوري.
4. يستخدم لفهم مفهوم معامل التدفق ومعرفة كيفية معايرة معامل التدفق لمقياس التدفق الفنتوري.
5. يستخدم للتحقق من معادلة الطاقة للتدفق المستمر.
6. يستخدم لتنمية المهارات التجريبية في قياس متغيرات الموائع مثل السرعة ومعدل التدفق والضغط.
سمات المنتج
|
نموذج المنتج |
ح101 |
اسم المنتج |
جهاز تجربة برنولي |
|
المواد الرئيسية |
6061 سبائك الألومنيوم، الراتنج الحساس |
الأبعاد |
740×300×780 ملم |
|
وزن المنتج |
16.9 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
