أساسيات ميكانيكا الموائع

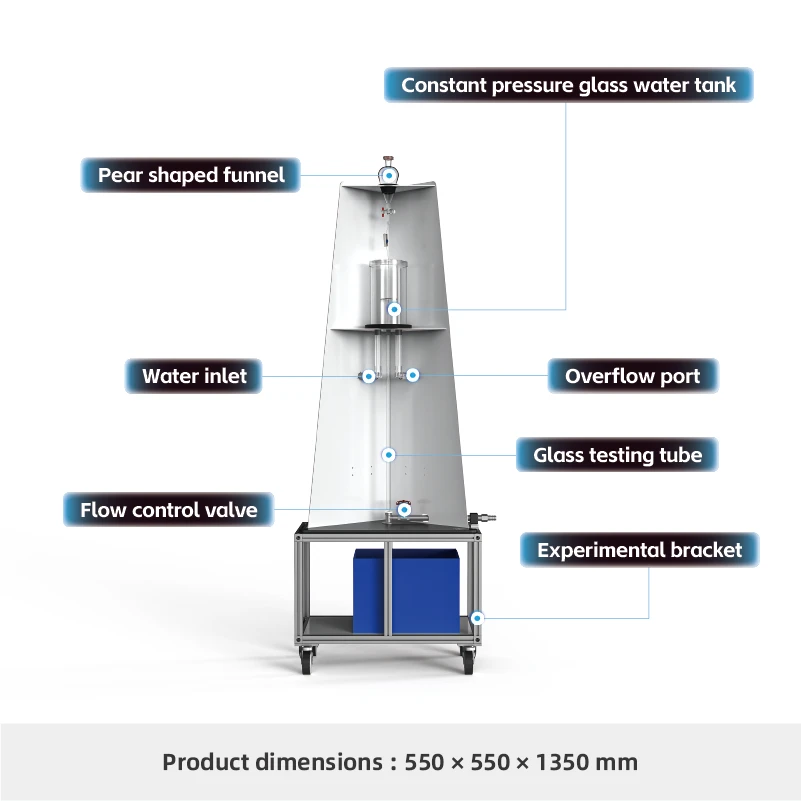

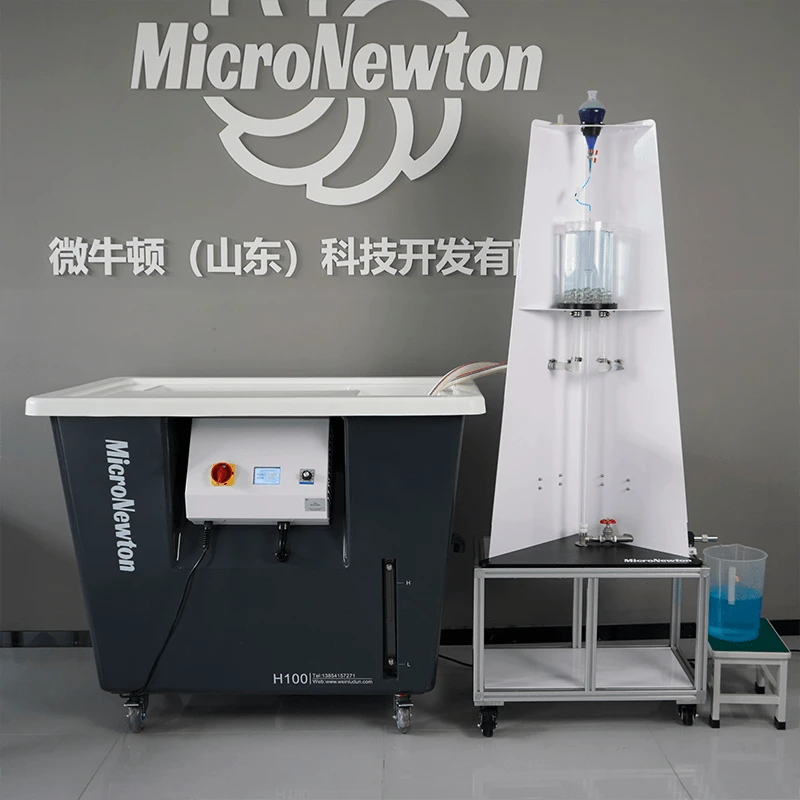

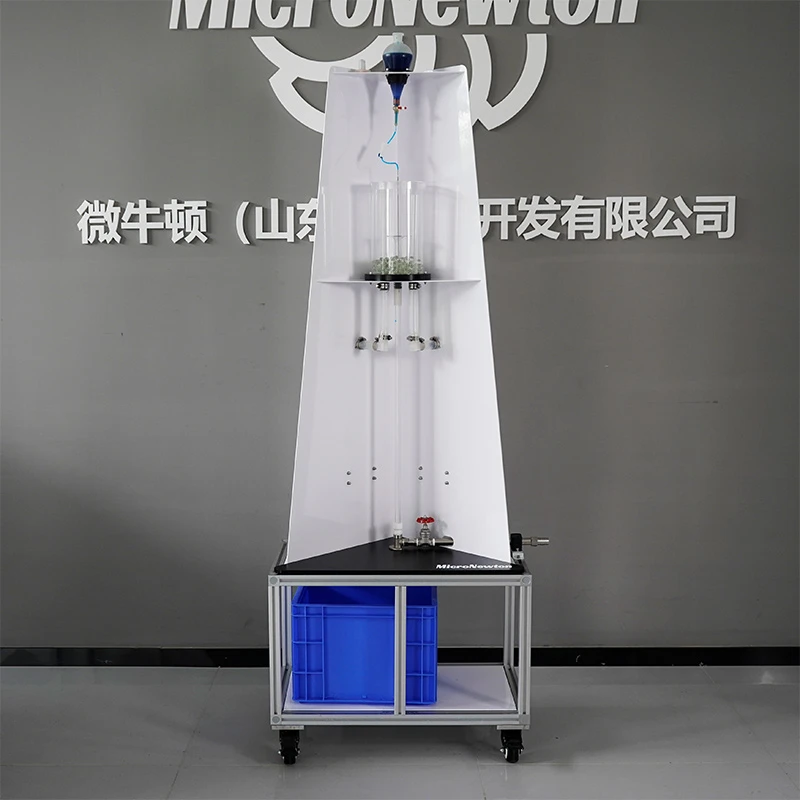

تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي لميكانيكا الموائع الأساسية H100 لتسهيل الفهم والدراسة التجريبية لعدد رينولدز في ميكانيكا الموائع. يتميز الجهاز بتصميم شفاف بالكامل، مما يسمح بتصور حالات التدفق الصفحي والانتقالي والمضطرب من خلال تدفقات التتبع ومراقبة التدفق الأساسي.
فهو يتيح قياس رقم رينولدز لكل نظام تدفق ويسمح بالتحقق من نطاقات أرقام رينولدز للتحولات الصفحية إلى المضطربة والمضطربة إلى الصفحية. تساعد التجربة أيضًا المستخدمين على فهم تأثير اللزوجة على سلوك التدفق.
شارك:
Added to cart successfully
الوظائف التجريبية
1. يستخدم لمراقبة أنماط تدفق السوائل المختلفة أثناء الحركة.
2. يستخدم لتحديد العلاقة بين أنماط التدفق وعدد رينولدز (Re) وكذلك رقم رينولدز الحرج.
3. يستخدم للتحليل التجريبي لمعايير تصنيف نظام التدفق في الأنابيب الدائرية.
4. يستخدم لفهم طريقة استخدام المعلمات عديمة الأبعاد للدراسات التجريبية في ميكانيكا الموائع.
سمات المنتج
|
نموذج المنتج |
ح102 |
اسم المنتج |
جهاز رينولدز التجريبي لقياس الأعداد |
|
المواد الرئيسية |
الصاج المجلفن، الاكريليك |
الأبعاد |
550×550×1350 ملم |
|
وزن المنتج |
الوحدة الرئيسية: 28 كجم الإطار: 15.5 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
ميزان الحرارة صبغ كأس القياس ساعة توقيت |
وحدات اختيارية |
لا شيء |
