أساسيات ميكانيكا الموائع
تم تصميم هذا المنتج ليتم استخدامه مع المقعد التجريبي لميكانيكا الموائع الأساسية للدراسة التجريبية لنظرية التوازن النسبي للسوائل في ميكانيكا الموائع.

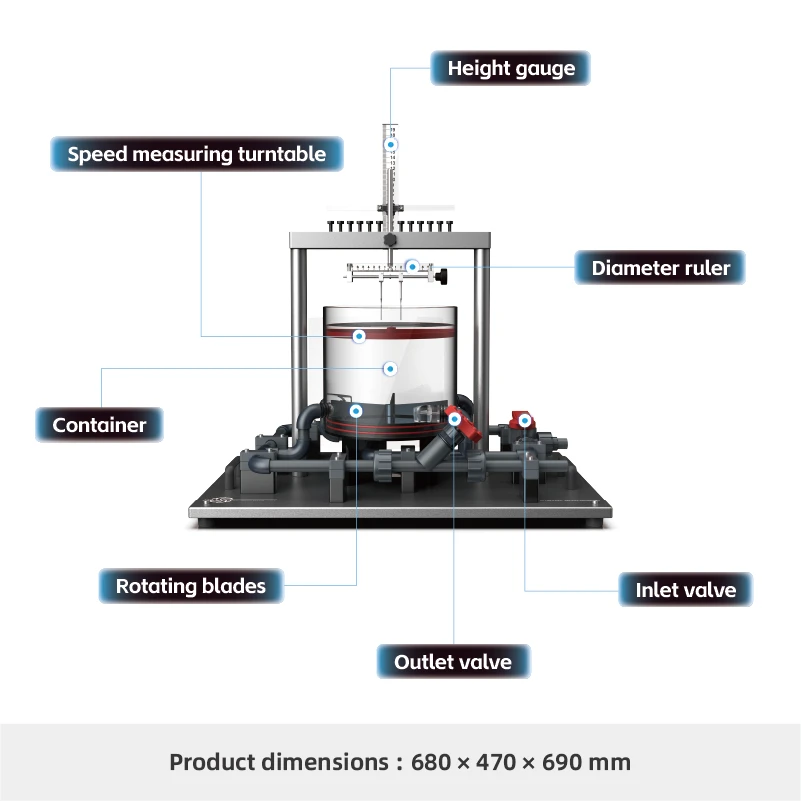

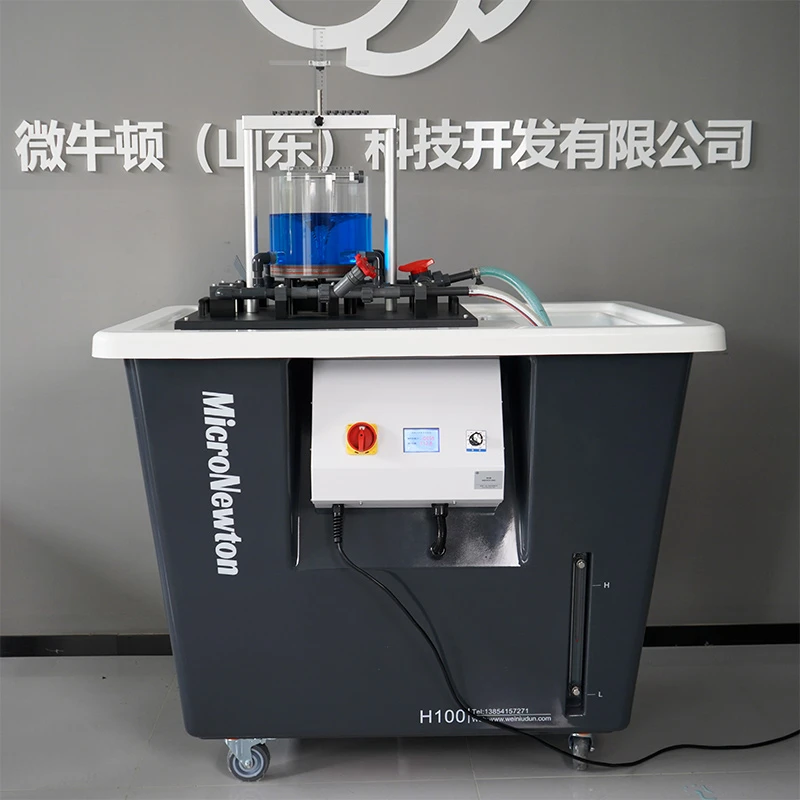

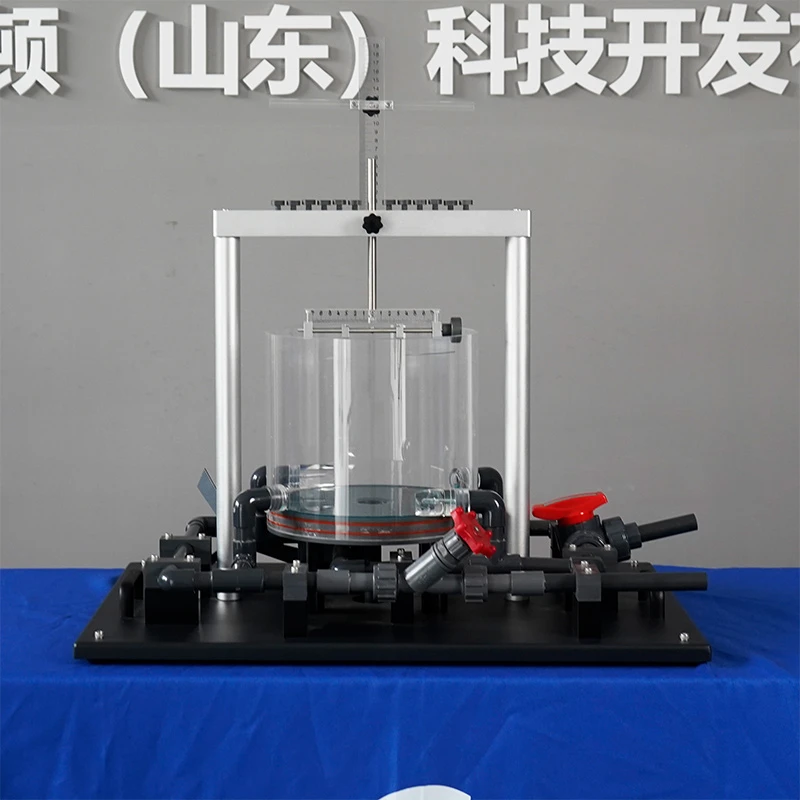

ويتميز الجهاز بآلية دوارة ومجسات لمستوى المياه، مع خزان المياه الرئيسي المصنوع من مادة شفافة بالكامل. عند توصيله بالمقعد التجريبي لميكانيكا الموائع الأساسية H100، فإنه يسمح بالمراقبة المباشرة لظواهر الدوامة القسرية والحرة. باستخدام مجسات مستوى الماء، يمكن للمستخدمين رسم المظهر الجانبي لسطح السائل حيث تتشكل الدوامة.
شارك:
Added to cart successfully
الوظائف التجريبية
1. مراعاة قانون التحويل المتبادل بين رأس الضغط الساكن ورأس الضغط الديناميكي.
2.إظهار توزيع الضغط على طول مسار التدفق عندما يمر الماء عبر أنبوب فنتوري ولوحة الفتحة
3.إظهار تطبيق معادلة برنولي في الموائع غير القابلة للضغط.
4. قارن بين فروق انخفاض الضغط لثلاثة أجهزة قياس تدفق مختلفة.
5. قم بمعايرة معاملات التدفق لمقاييس التدفق الفنتوري ومقاييس التدفق ذات لوحة الفتحة.
6. إتقان مهارات القياس التجريبي لمتغيرات التدفق مثل سرعة التدفق ومعدل التدفق والضغط.
سمات المنتج
|
نموذج المنتج |
ح105 |
اسم المنتج |
جهاز تجربة الدوامة |
|
المواد الرئيسية |
أكريليك، 6061 سبائك الألومنيوم |
الأبعاد |
680×470×690 ملم |
|
وزن المنتج |
18 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
