يتم استخدام هذا المنتج جنبًا إلى جنب مع منصة تجريبية أساسية لنقل الحرارة لدراسة انتقال الحرارة بالحمل الحراري في المبادلات الحرارية ذات الهياكل السطحية المختلفة، كما هو مذكور في دورات نقل الحرارة.
استنادًا إلى النماذج الكلاسيكية للأسطح الممتدة مثل الألواح المسطحة والزعانف الدبوسية والزعانف، تتيح الوحدة التحليل التجريبي وحساب أداء نقل الحرارة في ظل ظروف الحمل الحراري الطبيعي والحمل القسري.

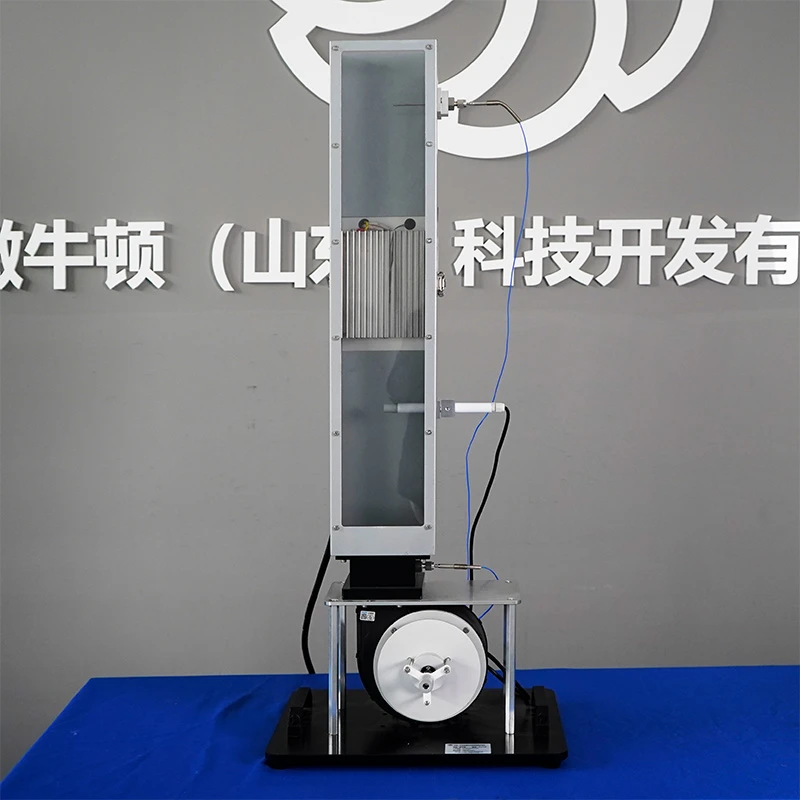

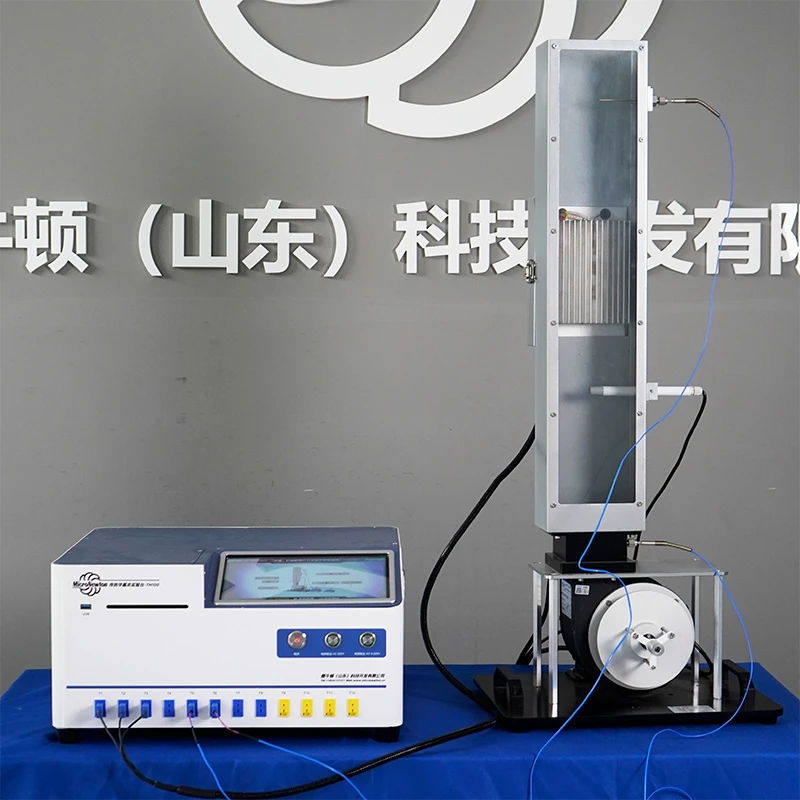

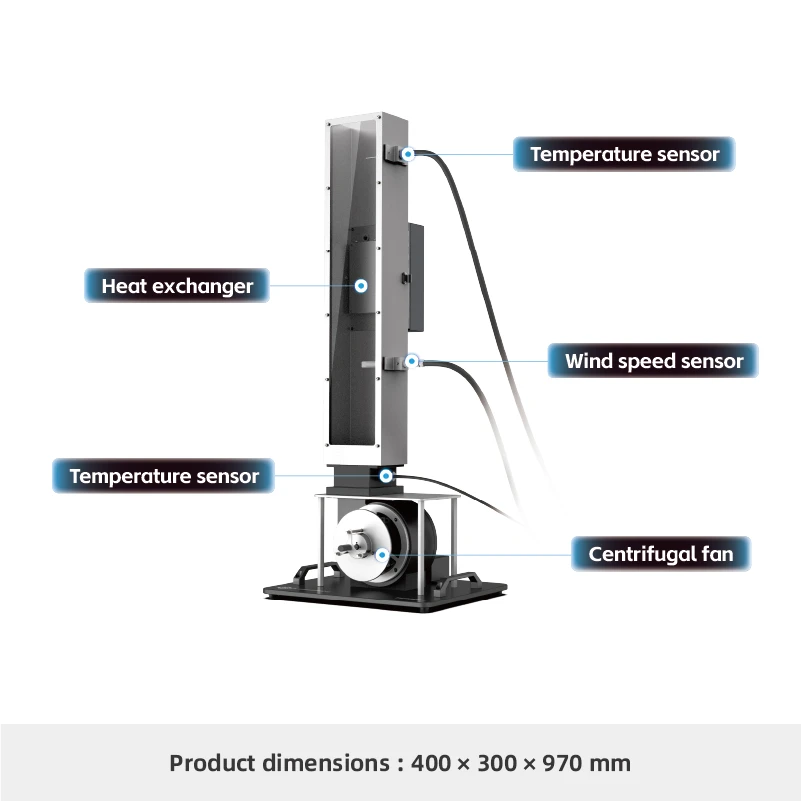

يتميز النظام بقناة تدفق هواء شفافة مع سرعة رياح قابلة للتعديل، ومجهزة بمروحة طرد مركزي، ومستشعر سرعة تدفق الهواء، والمزدوجات الحرارية، وعينات اختبار قابلة للتبديل (لوحة مسطحة، وزعانف، وزعانف دبوسية). يتم جمع البيانات التجريبية وتسجيلها من خلال المنصة التجريبية الأساسية لنقل الحرارة. العينات قابلة للتوسيع أيضًا لإجراء مزيد من الدراسات.
شارك:
Added to cart successfully
الوظائف التجريبية
1.دراسة تغير درجة حرارة السطح مع قوة التسخين للألواح المسطحة والزعانف الدبوسية والأسطح ذات الزعانف تحت ظروف الحمل الحراري الطبيعي.
2.دراسة تغير درجة حرارة السطح مع قوة التسخين للألواح المسطحة والزعانف الدبوسية والأسطح ذات الزعانف تحت ظروف الحمل القسري.
3. التعرف على المبادئ الأساسية لقياس معاملات انتقال الحرارة بالحمل الطبيعي والقسري.
4. قارن وتحليل أداء تبديد الحرارة للزعانف الدبوسية في الترتيبات المضمنة والمتداخلة.
5.دراسة تأثير مساحة السطح الممتدة على أداء انتقال الحرارة.
6. قياس توزيع درجة الحرارة على الأسطح الممتدة.
سمات المنتج
|
نموذج المنتج |
ث110 |
اسم المنتج |
اللوحة المسطحة، والزعنفة الدبوسية، والوحدة التجريبية لنقل الحرارة بالحمل الحراري السطحي |
|
المواد الرئيسية |
6061 سبائك الألومنيوم، 304 الفولاذ المقاوم للصدأ |
الأبعاد |
400 × 300 × 970 ملم |
|
وزن المنتج |
20 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
لوحة مسطحة، زعانف دبوسية (ترتيبات مضمنة ومتداخلة)، العينات ذات الزعانف |
وحدات اختيارية |
لا شيء |
