أساسيات انتقال الحرارة
تم تصميم هذا المنتج ليتم استخدامه مع المنصة التجريبية الأساسية لنقل الحرارة لإجراء تجارب تتعلق بقانون التوصيل الحراري في الحالة الثابتة أحادي البعد في قانون فورييه للتوصيل الحراري من دورة نقل الحرارة.

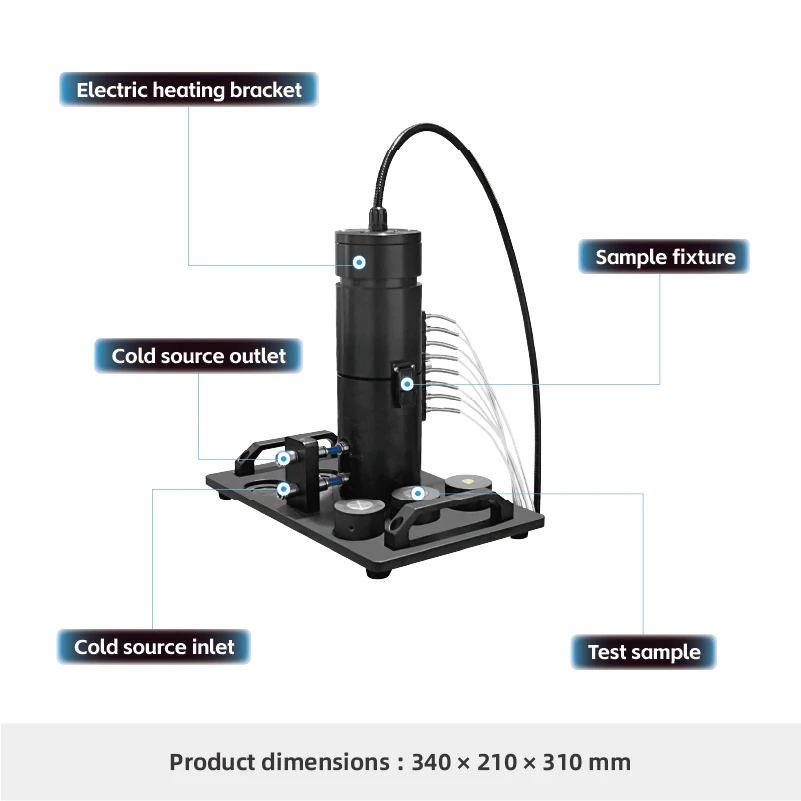

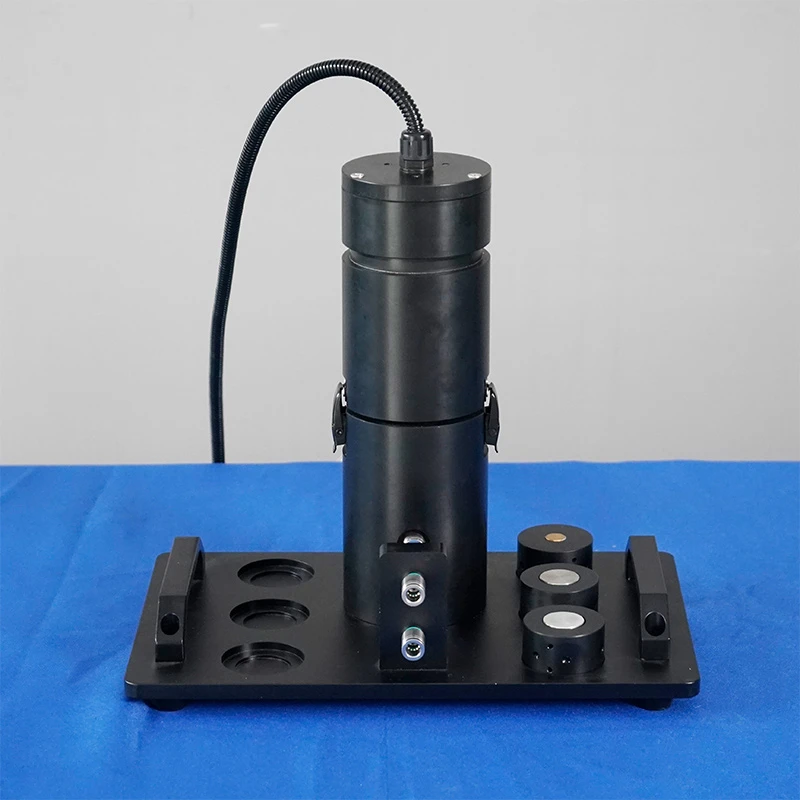

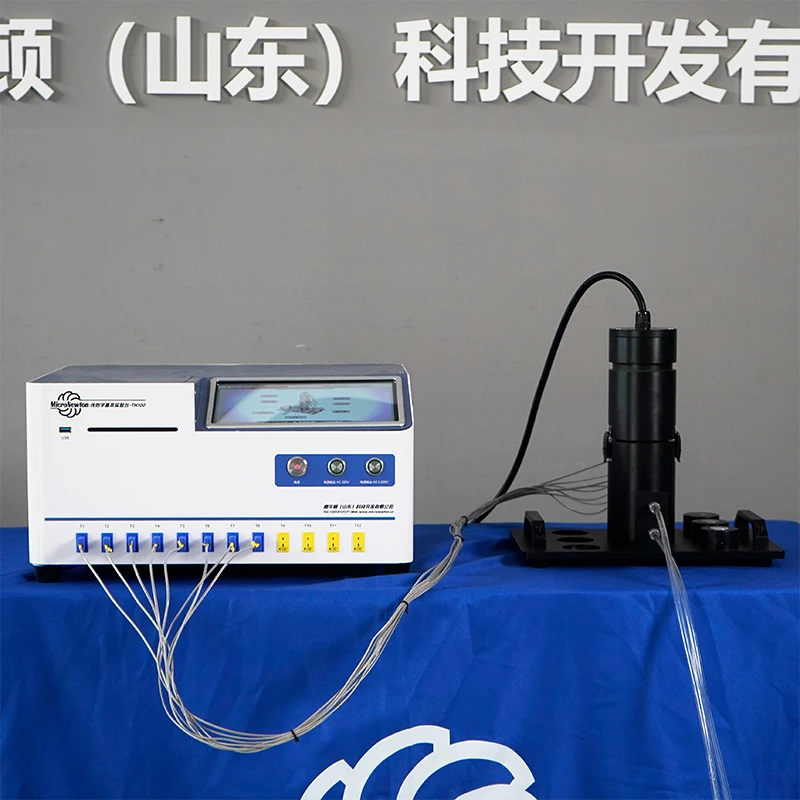

يتكون الجهاز من قسم تسخين، وقسم عينات، وقسم تبريد، وجسم عازل، مما يشكل نموذجًا تجريبيًا للتوصيل الحراري المحوري أحادي البعد. يمكن استبدال قسم العينة بسهولة، ويتم توزيع نقاط قياس درجة الحرارة بالتساوي في كل قسم. يتم جمع البيانات التجريبية ونقلها إلى منصة تجريبية لنقل الحرارة.
يستخدم الجهاز بشكل أساسي لتحليل التغير في درجة حرارة المواد الصلبة الأسطوانية على طول اتجاه تدفق الحرارة، مما يتيح للمستخدمين الفهم العلمي والتحقق بصريًا من قانون فورييه للتوصيل الحراري وحساب التوصيل الحراري للعينات.
وهو يدعم استبدال العينات بمواد ومقاطع عرضية مختلفة، بالإضافة إلى تخصيص المستخدم، ويمكن توسيعه ليشمل التطبيقات البحثية التي تتضمن مواد عازلة ومواد موصلة للحرارة.
شارك:
Added to cart successfully
الوظائف التجريبية
1. يستخدم لدراسة والتحقق من مبدأ التوصيل الحراري أحادي البعد في الحالة المستقرة، وتحليل عملية نقل الحرارة المحورية وتوزيع درجة الحرارة في المواد الأسطوانية.
2. يساعد على فهم قانون فورييه للتوصيل الحراري وحساب التوصيل الحراري للمواد الصلبة.
3. يقيس اختلافات توزيع درجات الحرارة في المواد الصلبة المفردة والمركبة في ظل نقل الحرارة المستقر.
4. قياس وحساب ومقارنة التوصيل الحراري للمواد المختلفة.
5. يقيس انخفاض درجة الحرارة والمقاومة الحرارية للاتصال في واجهة مواد اللوحة المركبة.
6. يقيس توزيع درجة الحرارة عندما ينخفض المقطع العرضي للتوصيل الحراري للمواد المعدنية الأسطوانية أثناء نقل الحرارة الثابت.
7. يولد منحنيات درجة الحرارة والوقت ومنحنيات الطاقة للتوصيل الحراري لعينات المواد المختلفة.
8. يمكن توسيع نطاقها للبحث والتحليل المقارن للمواد العازلة، ومواد العزل الحراري، والمواد الموصلة للحرارة، بما في ذلك قياس موصليتها الحرارية في التطبيقات العملية.
سمات المنتج
|
نموذج المنتج |
TH101 |
اسم المنتج |
جهاز تجريبي للتوصيل الحراري الخطي |
|
المواد الرئيسية |
بوم، سبائك الألومنيوم 6061، النحاس |
الأبعاد |
340×210×310 ملم |
|
وزن المنتج |
7.4 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
عينة نحاسية متساوية القطر، عينة النحاس ذات القطر المنخفض, عينة من الفولاذ المقاوم للصدأ، عينة من سبائك الألومنيوم، حمام مائي بدرجة حرارة ثابتة |
وحدات اختيارية |
لا شيء |
