أساسيات انتقال الحرارة

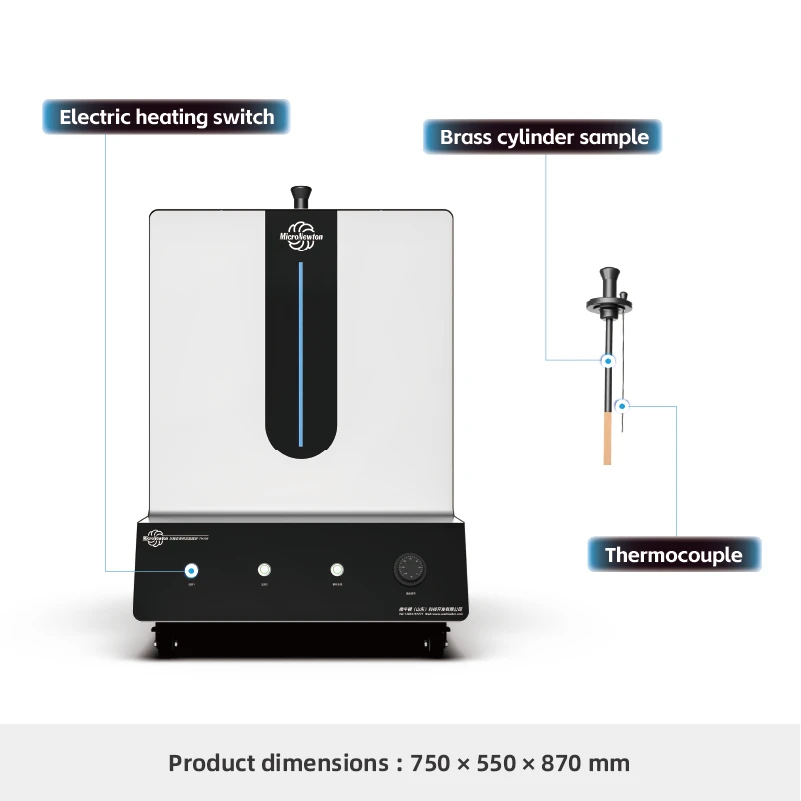

يتم استخدام هذا المنتج جنبًا إلى جنب مع منضدة تجريبية أساسية لنقل الحرارة لدراسة عملية نقل الحرارة العابرة للمواد المعدنية ذات الأشكال المحددة، بالإضافة إلى توزيع درجة الحرارة المركزية الداخلية واختلافها مع مرور الوقت، كما هو مذكور في دورات نقل الحرارة.
يتضمن التكوين القياسي ثماني نماذج: أربعة أشكال (لوحة مسطحة، وكرة، وأسطوانة سميكة، وأسطوانة رفيعة) مصنوعة من مادتين (النحاس والفولاذ المقاوم للصدأ). يتم تضمين كل عينة مع مزدوجة حرارية عالية الدقة في مركزها، مما يسمح بقياس التغيرات في درجة حرارة المركز العابرة في الوقت الحقيقي للمواد الصلبة المختلفة.
من خلال تطبيق بيانات درجة الحرارة العابرة مقترنة بطريقة المعلمة المجمعة، يمكن حساب التوصيل الحراري للعينات. يساعد النظام المستخدمين على الفهم العميق لمبادئ التوصيل الحراري غير المستقر وطرق التحليل النظرية النموذجية. يتم دعم تخصيص العينات والتصميم التجريبي والتطبيقات الموسعة.
شارك:
Added to cart successfully
التجريبي الوظائف
1. دراسة عملية انتقال الحرارة العابرة من السطح إلى مركز العينات وتحليل تغير درجات الحرارة مع مرور الوقت.
2. حساب التوصيل الحراري للعينات الأسطوانية على أساس اختلاف درجة حرارة المركز.
3. تحليل تأثيرات الشكل والحجم والمادة على انتقال الحرارة العابر (نفس المادة بأشكال مختلفة، ونفس الهندسة بمواد مختلفة، ونفس المادة بأشكال هندسية مكافئة مختلفة).
4. فهم ودراسة طريقة السعة المجمعة في مشاكل انتقال الحرارة العابرة.
5. دعم التجارب الموسعة والتصميم التجريبي المتعلق بالتوصيل الحراري العابر في المواد الصلبة.
سمات المنتج
|
نموذج المنتج |
TH106 |
اسم المنتج |
جهاز تجريبي للتوصيل الحراري (الحالة غير المستقرة). |
|
المواد الرئيسية |
ألواح الصلب المجلفن، POM، 304 الفولاذ المقاوم للصدأ |
الأبعاد |
750 × 550 × 870 ملم |
|
وزن المنتج |
68 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
لا شيء |
||
|
الوحدات المطلوبة |
1. لوحة مسطحة من النحاس الأصفر، وأسطوانة (سميكة / رقيقة)، وعينات كروية 2. لوحة مسطحة من الفولاذ المقاوم للصدأ، وأسطوانة (سميكة/رفيعة)، وعينات كروية |
وحدات اختيارية |
لا شيء |
