مبادل حراري

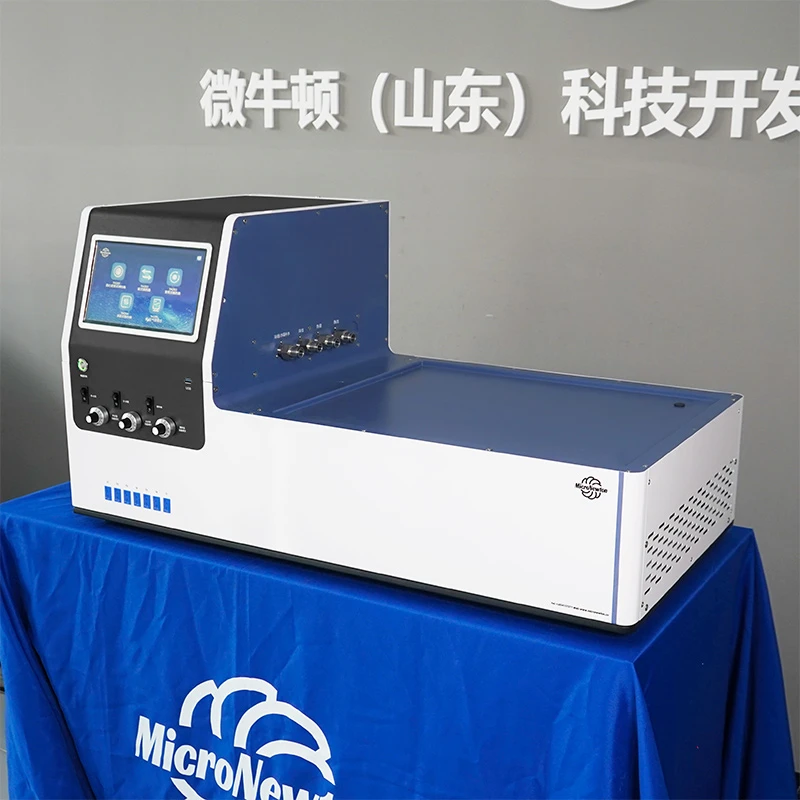

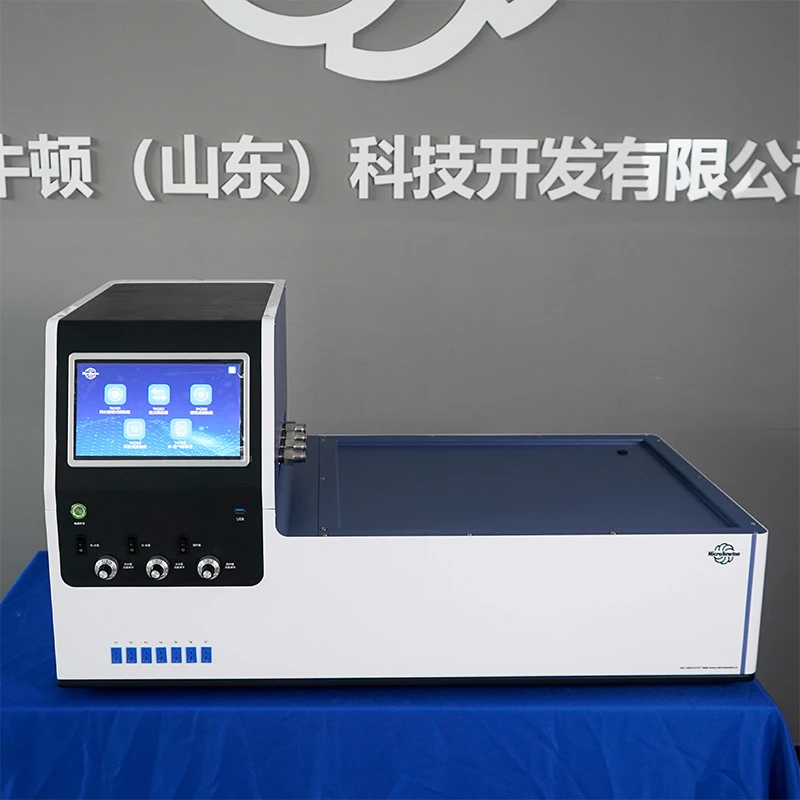

هذا المنتج عبارة عن منصة رئيسية للتحكم والحصول على البيانات لسلسلة من الوحدات التجريبية للمبادلات الحرارية، استنادًا إلى نظرية المبادلات الحرارية غير المباشرة (الجدران المنفصلة) في نقل الحرارة.
إنه يوفر تعميم الماء الساخن والبارد لمختلف الوحدات التجريبية للمبادلات الحرارية وهو قادر على جمع المعلمات مثل درجة الحرارة والضغط والتيار والجهد والطاقة ومعدل التدفق. يتضمن النظام وظائف تخزين البيانات ورسم المنحنى، ويدعم تصدير البيانات عبر USB إلى جهاز كمبيوتر لمزيد من التحليل.
شارك:
Added to cart successfully
الوظائف التجريبية

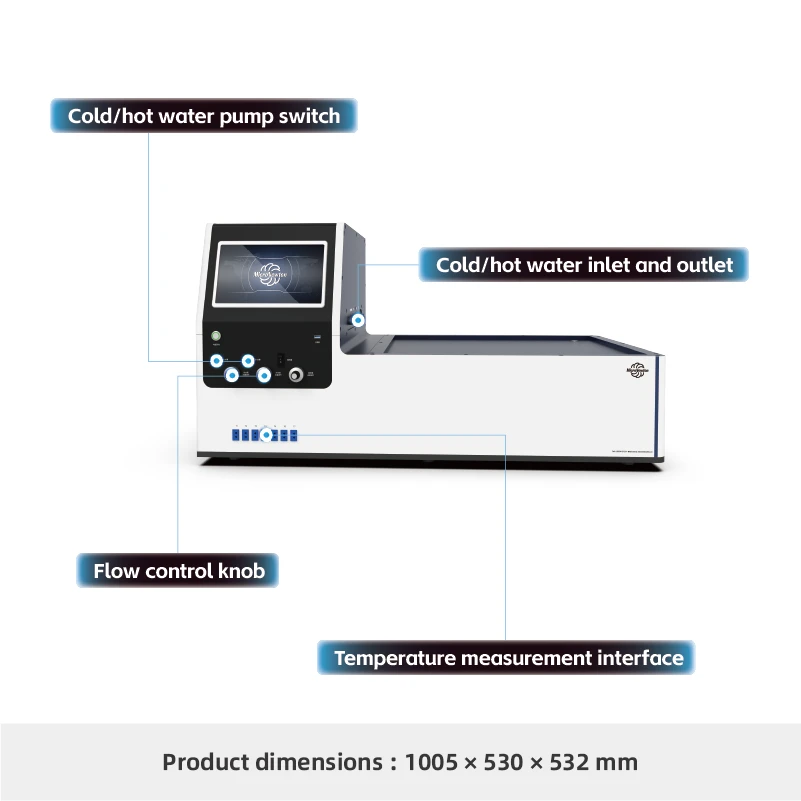

1. تم تجهيز المقعد التجريبي بشاشة عرض تتميز بالتحكم باللمس لتعديل الوظيفة، مع دعم التغذية الراجعة الصوتية.
2. مدمجة مع خمسة نماذج وحدة تجريبية لنقل الحرارة، كل منها يوفر مخططات تخطيطية، وتوزيعات نقاط القياس، وعرض البيانات في الوقت الحقيقي، وتصور المنحنى الديناميكي؛ يدعم تصدير البيانات التجريبية إلى Excel.
3. يدعم التشغيل كامل الوظائف (الإخراج والإدخال والحصول على البيانات والتنظيم) لجميع وحدات المبادلات الحرارية المتوافقة.
4. بالإضافة إلى استخدامه مع وحدات التبادل الحراري المطابقة، يمكن أيضًا استخدامه كنظام الحصول على البيانات القابل للتوسيع للتجارب الحرارية ذات الصلة، بما في ذلك قياس درجة الحرارة والضغط وتخزين البيانات والإخراج.
سمات المنتج
|
نموذج المنتج |
ث200 |
اسم المنتج |
المقعد التجريبي للمبادل الحراري الأساسي |
|
المواد الرئيسية |
ألواح الصلب المجلفن، الفولاذ المقاوم للصدأ 304 |
الأبعاد |
1005 × 530 × 532 ملم |
|
وزن المنتج |
53 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثة أسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
لا شيء |
