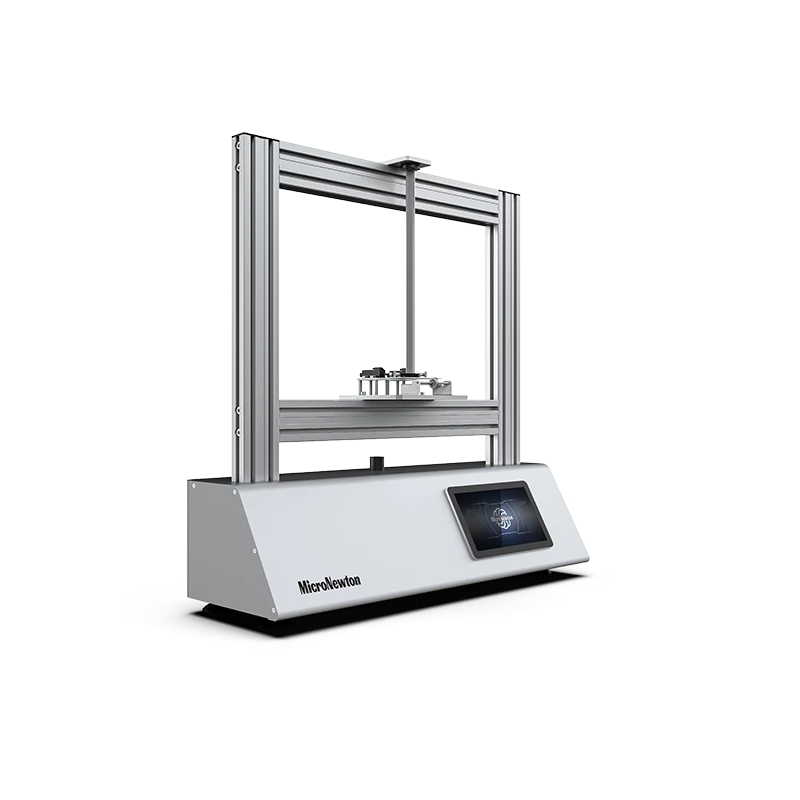

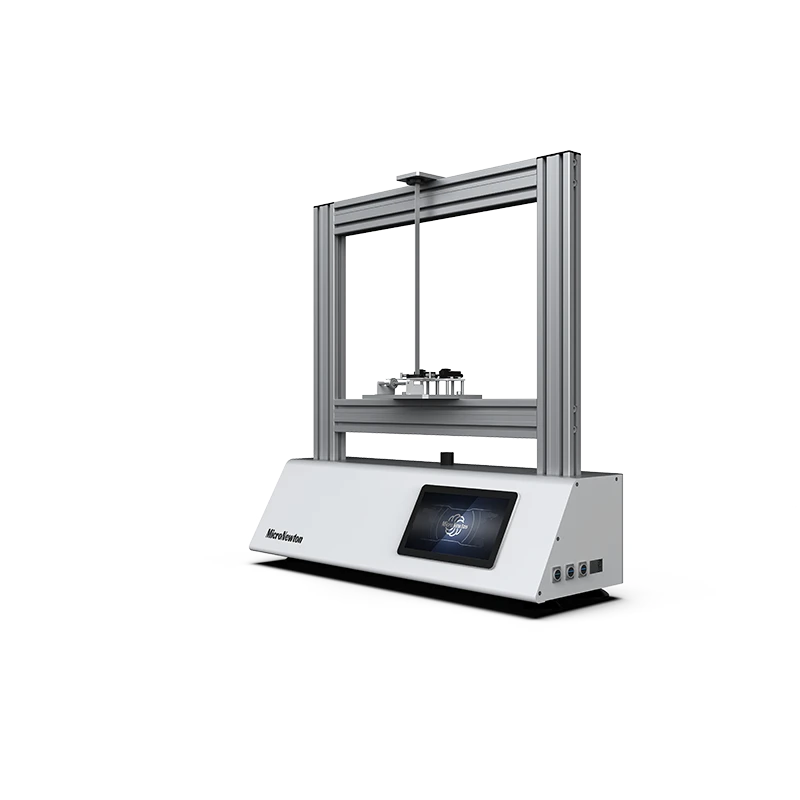

الجهاز التجريبي لاختبار ثني العوارض غير المتماثلة MS07 هو أداة تعليمية متقدمة تستخدم في تجارب ميكانيكا المواد لدراسة السلوك الميكانيكي بعمق للكمرات المقطعية المعقدة تحت أحمال الانحناء.
شارك:
Added to cart successfully
مقدمة المنتج
الجهاز التجريبي لاختبار ثني العوارض غير المتماثلة MS07 هو أداة تعليمية متقدمة تستخدم في تجارب ميكانيكا المواد لدراسة السلوك الميكانيكي بعمق للكمرات المقطعية المعقدة تحت أحمال الانحناء.
جوهر MS-07 يكمن في التعامل مع الظواهر المعقدة الناجمة عن "عدم التماثل"، وهي الانحناء مركز (قص مركز)، رئيسي محور اتجاه، و الانحناء التواء اقتران تأثير. هو - هي هي أداة أساسية لفهم لماذا الملامح الشائعة مثل قناة الصلب والزاوية الصلب، و الفولاذ على شكل Z عرضة للالتواء تحت الضغط.
الميزة التجريبية
1
تحديد مركز الانحناء (الوظيفة الأساسية): ①التحقق: عندما يمر خط الحمل الجانبي عبر مركز الانحناء للقسم، فإن العارضة تخضع فقط للانحناء المستوي ولا تنتج التواء. التحقق: عندما ينحرف خط الحمل عن مركز الانحناء، فإن العارضة ستخضع لكل من الانحناء والالتواء (اقتران الالتواء والانحناء) في وقت واحد.
2
التحقق من المحاور الرئيسية: ①بالنسبة للمقاطع العرضية غير المتماثلة، قد لا يكون المحور المحايد بالضرورة متعامدًا مع سطح التحميل. ②يمكن للتجربة أن تثبت أنه فقط عندما يتم تطبيق الحمل على طول اتجاه المحور الرئيسي للقصور الذاتي، يقع منحنى الانحراف داخل مستوى الحمل (الانحناء المستوي). إذا لم يتم تطبيق الحمل على طول المحور الرئيسي، فسوف تخضع الحزمة للانحناء المائل (اتجاه الانحراف لا يتوافق مع اتجاه الحمل).
3
ملاحظة ظاهرة اقتران الالتواء والانحناء
4
مقارنة المقاطع العرضية المختلفة غير المتماثلة
سمات المنتج
|
نموذج المنتج |
MS07 |
اسم المنتج |
غير متماثل قسم شعاع الانحناء امتحان تجريبيجهاز |
|
المواد الرئيسية |
الألومنيوم، غير القابل للصدأ فُولاَذ |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
5 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
لا أحد | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
