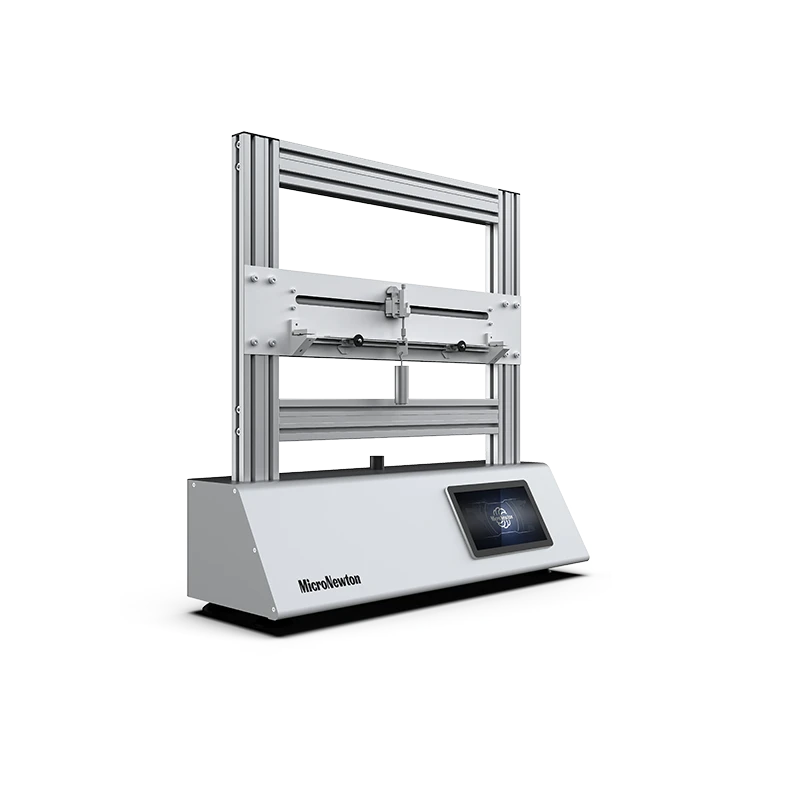

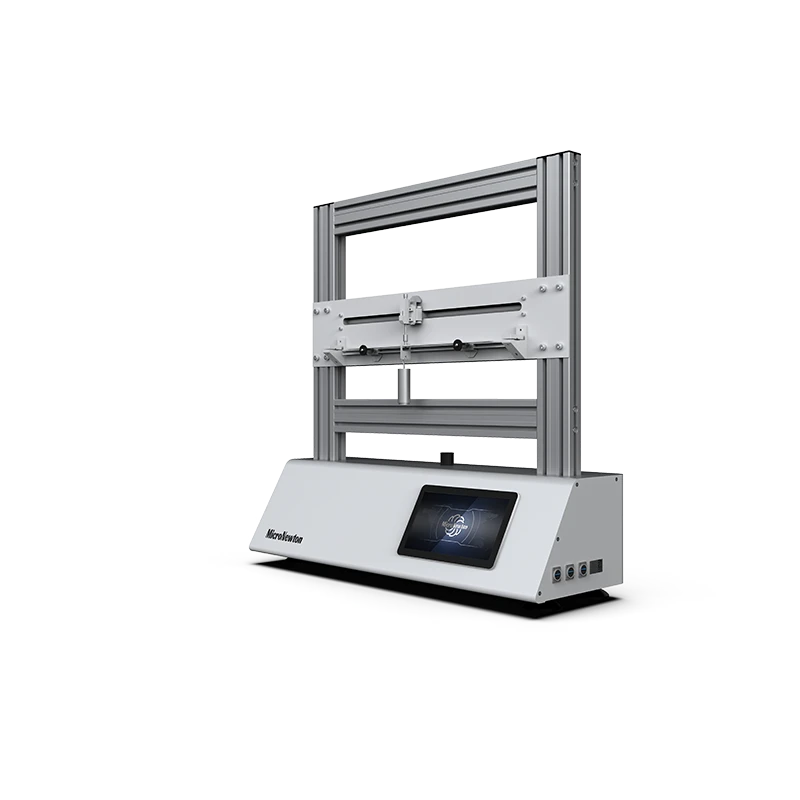

الجهاز التجريبي لاختبار القوة الداخلية والتشوه لثني العارضة MS05 عبارة عن منصة تجريبية ميكانيكية متعددة الوظائف تدمج "التشوه" و"القوة الداخلية" اختبار.
شارك:
Added to cart successfully
مقدمة المنتج
الجهاز التجريبي لاختبار القوة الداخلية والتشوه لثني العارضة MS05 عبارة عن منصة تجريبية ميكانيكية متعددة الوظائف تدمج "التشوه" و"القوة الداخلية" اختبار. الجهاز يعتمد دقة عالية الألومنيوم سبيكة عوارض I، تم لصقها مسبقًا بـ يمكن لمجموعات متعددة من مقاييس ضغط المقاومة، بالإضافة إلى مقاييس الضغط الثابتة، القياس بدقة قانون التوزيع الخطي للإجهاد الطبيعي على طول ارتفاع مقطع الانحناء النقي. احتفظ في نفس الوقت بنظام قياس القرص/قياس الإزاحة بالليزر لقياس منحنيات الانحراف وتحديد معامل المرونة. يدعم الجهاز الظروف الحدودية المختلفة مثل الدعم البسيط والكابولي، ويعرض بصريًا النظرية الأساسية لميكانيكا المواد. هو - هي يكون ان مثالي تدريس أداة ل التحقق ال الانحناء طبيعي ضغط صيغة وصلابة تصميم.
الميزة التجريبية
1
تحديد قانون توزيع الضغط الطبيعي: من خلال قياس مقياس الضغط متعدد النقاط، تحقق من النظرية القائلة بأن الضغط الطبيعي على المقطع العرضي لشعاع الانحناء النقي يتم توزيعه خطيًا على طول الارتفاع، وأن ضغط الطبقة المحايدة هو صفر
2
التحقق من صيغة الإجهاد العادي للانحناء: قياس قيمة إجهاد الشعاع في حالة الانحناء النقي، وحساب الإجهاد التجريبي، ومقارنة النتائج وتحليلها باستخدام حساب الصيغة النظرية
3
قياس منحنى انحراف الحزمة: يتم ترتيب نقاط قياس الإزاحة على طول اتجاه امتداد الحزمة لقياس الانحراف تحت أحمال مختلفة ورسم منحنيات الانحراف وتحديد معامل المرونة E للمادة
4
بحث عن العزم المقطعي للقصور الذاتي والتصلب: استبدل الكمرات بأقسام مختلفة (مستطيلة، على شكل حرف I) أو بطرق وضع مختلفة لدراسة تأثير العزم المقطعي الخصائص الهندسية على إجهاد الانحناء والتشوه
سمات المنتج
|
نموذج المنتج |
MS05 |
اسم المنتج |
تجريبي جهاز لاختبار الانحناء القوى الداخلية و التشوهات ل الحزم |
|
المواد الرئيسية |
الألومنيوم، غير القابل للصدأ فُولاَذ، الألومنيوم خشبمزيج |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
لا أحد | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
