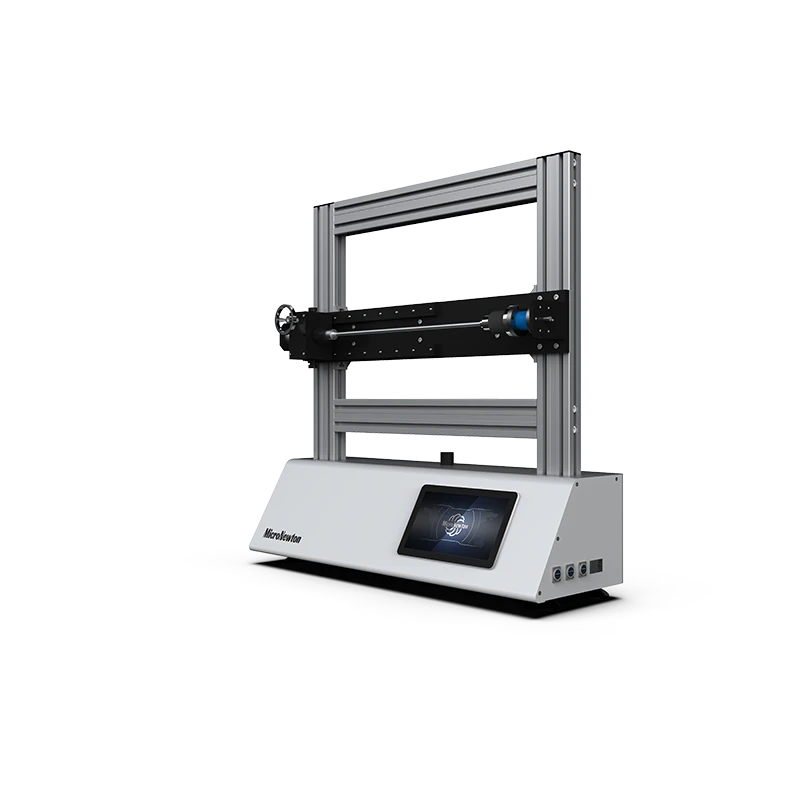

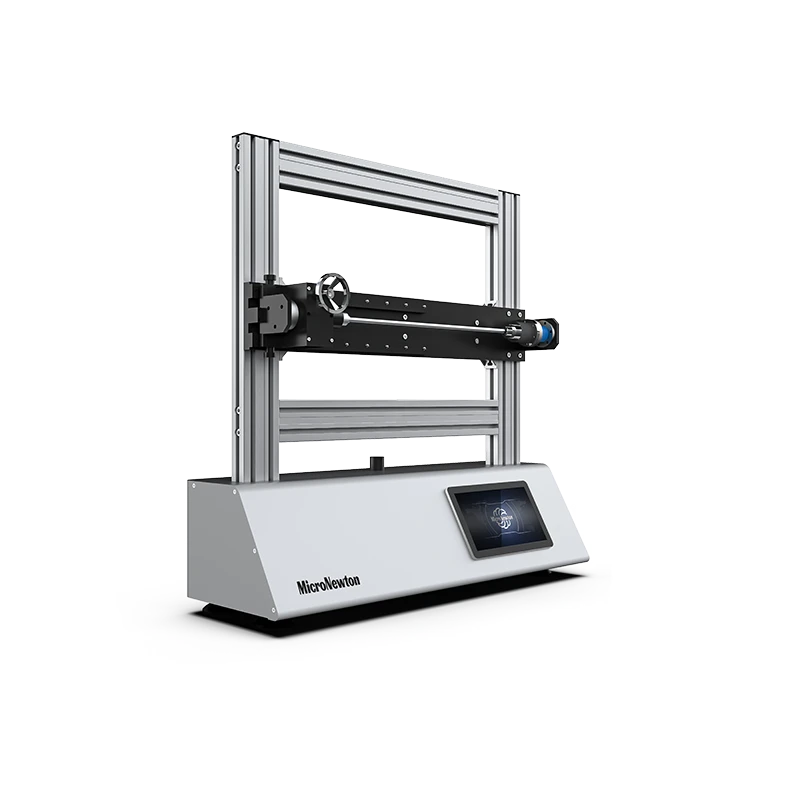

يعد الجهاز التجريبي لاختبار القوة الداخلية والتشوه للقضيب الالتوائي MS03 عبارة عن معدات تجريبية متخصصة تستخدم في تجارب ميكانيكا المواد لدراسة توزيع الإجهاد وقوانين التشوه للقضبان العرضية الدائرية وغير الدائرية تحت الالتوائيةالأحمال.
شارك:
Added to cart successfully
مقدمة المنتج
يعد الجهاز التجريبي لاختبار القوة الداخلية والتشوه للقضيب الالتوائي MS03 عبارة عن معدات تجريبية متخصصة تستخدم في تجارب ميكانيكا المواد لدراسة توزيع الإجهاد وقوانين التشوه للقضبان العرضية الدائرية وغير الدائرية تحت الالتوائيةالأحمال.
يكمن جوهر هذا الجهاز في التحقق بشكل بديهي من قابلية تطبيق قانون هوك للقص وافتراض المستوى من خلال قياس عزم الدوران عالي الدقة ومراقبة الضغط/الزاوية متعددة النقاط، والكشف العميق عن الفرق الكبير في الأداء الالتوائي بين الأجزاء الرقيقة الجدران المفتوحة والأجزاء الرقيقة الجدران المغلقة. إنها أداة تعليمية أساسية لفهم تصميم أعمدة ناقل الحركة الميكانيكية والتصلبات الالتوائية للهياكل الرقيقة الجدران.هذه مثل الطائرات جسم الطائرة و السيارات الحزم.
الميزة التجريبية
1
تحديد معامل القص لمرونة المواد: حساب معامل القص لمرونة المواد عن طريق تطبيق عزم الدوران وقياس زاوية الالتواء
2
التحقق من قانون هوك القص: استخدام العلاقة بين إجهاد القص وانفعال القص للتحقق من العلاقة الخطية لقانون هوك القص في المدى المرن
3
التحقق من صحة نظرية التواء المحور الدائري (الافتراض المستوي): ملاحظة تشوه الخطوط الطولية والمحيطية على سطح المحور الدائري، والتحقق من فرضية بقاء المقطع العرضي مسطحًا وبقاء نصف القطر مستقيمًا
4
بحث عن الخصائص الالتوائية للمقطع العرضي غير الدائري (ظاهرة الالتواء): مقارنة السلوك الالتوائي للقضبان ذات المقطع العرضي المستطيل وملاحظة ظاهرة اعوجاج المقطع العرضي
5
تجربة مقارنة بين الأعضاء ذات الجدران الرقيقة المفتوحة والمغلقة (تسليط الضوء الأساسي): قارن الصلابة الالتوائية للأنابيب المفتوحة والمغلقة بنفس الحجم وسمك الجدار
سمات المنتج
|
نموذج المنتج |
MS03 |
اسم المنتج |
تجريبي جهاز لاختبار القوة الداخلية الالتوائية و تشوه ل أعضاء |
|
المواد الرئيسية |
الألومنيوم بوم |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
أعزب مرحلة ثلاثة سلك, 220 فولت ± 5%, 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
