1. الملخص
تعمل المعدات التجريبية الديناميكية الهوائية كمنصة تعليمية أساسية للتخصصات بما في ذلك هندسة الطيران والهندسة الميكانيكية والطاقة وهندسة الطاقة في الجامعات. من خلال سلسلة من التجارب القياسية التي تغطي مبدأ برنولي، والطبقة الحدودية للوحة المسطحة، وتوزيع ضغط الجنيح، واضطراب الأنابيب، وتدفق الانحناء المربع، وتأثير كواندا، وتحليل قوة السحب وتصور التدفق، يمكن للطلاب فهم قوانين تدفق الهواء بشكل حدسي وإتقان طرق القياس والتحليل للمعلمات الرئيسية مثل الضغط وسرعة التدفق وقوة السحب وتشكل مجال التدفق.

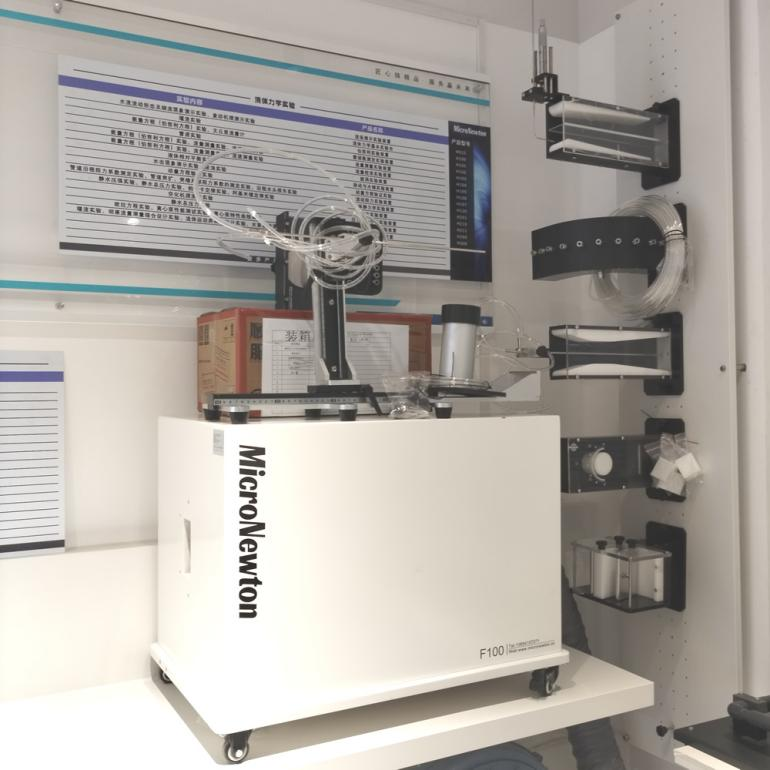

يتميز مقعد الاختبار الديناميكي الهوائي الأساسي F100 بهيكل معياري، مما يتيح التكوين المرن للوحدات التجريبية المتنوعة لدعم التدريس المتكامل للنظريات الديناميكية الهوائية وظواهر التدفق النموذجية وتقنيات الاختبار الهندسي.
2. نظرة عامة على وحدات التجربة الديناميكية الهوائية الأساسية
2.1 التعريف
وحدات التجارب الديناميكية الهوائية الأساسية هي أجهزة تجريبية معيارية مصممة لتدريس الديناميكا الهوائية الأساسية.
تتوافق هذه الأنظمة مع منصة اختبار ديناميكية هوائية أساسية، وتعتمد على منصة مصدر الرياح الأساسية لتوليد تدفق هواء مستقر وقابل للتعديل، وتحقيق وظائف تجريبية متعددة بما في ذلك قياس الضغط، وتحليل سرعة التدفق، ومراقبة التدفق، واختبار السحب، وتصور مجال التدفق عبر وحدات وظيفية مختلفة.
بالمقارنة مع الأجهزة التجريبية ذات الوظيفة الواحدة، تتميز هذه الوحدات المعيارية بتركيبة مرنة وتغطية تجريبية شاملة وأداء تعليمي مستهدف.
يمكن للمدربين اختيار وحدات مخصصة وفقًا لجداول التدريس، مما يساعد الطلاب على ربط الصيغ النظرية والظواهر التجريبية والتطبيقات الهندسية العملية من خلال مراقبة سلوكيات تدفق الهواء المتنوعة.
2.2 التركيب الهيكلي
يتكون النظام من منصة أساسية لمصدر الرياح ووحدات تجربة وظيفية متعددة. تتولى منصة مصدر الرياح إخراج الهواء السائد، وتصحيح التدفق وتنظيم حجم الهواء، بينما تكون الوحدات الوظيفية المستقلة مسؤولة عن التجارب الاحترافية في اختبار الضغط وعرض التدفق وتحليل السحب وأبحاث الطبقة الحدودية على التوالي.
2.3 مبدأ العمل
تولد منصة مصدر الرياح تدفقًا ثابتًا للهواء، والذي يتم تثبيته وتسريعه من خلال غرفة مكتملة قبل تسليمه إلى كل وحدة وظيفية.
عندما يمر تدفق الهواء عبر هياكل مثل الجنيحات والألواح المسطحة والأنابيب والأسطح المنحنية، تحدث ظواهر ديناميكية هوائية نموذجية، بما في ذلك اختلاف الضغط والسرعة وتطور الطبقة الحدودية واضطراب الاضطراب وفصل التدفق وتأثير كواندا وسحب التدفق.
أثناء التجارب، يتم اعتماد مقاييس الضغط متعددة الأنابيب، وصنابير الضغط، وهياكل قياس قوة السحب ونوافذ تصور تتبع الدخان لمراقبة ظروف تدفق الهواء. يمكن التحقق من المبادئ الديناميكية الهوائية النظرية بشكل كامل من خلال جمع البيانات التجريبية ومعالجتها.
3. المشاريع التجريبية الأساسية
يدعم النظام المعياري العديد من تجارب التدريس الديناميكية الهوائية السائدة، مع أهداف تعليمية مفصلة ومحتويات الاختبار على النحو التالي:
|
مشروع تجريبي |
المنتج الصور |
أهداف التدريس |
معلمات قابلة للقياس ويمكن ملاحظتها |
|
تجربة مبدأ برنولي |
|
فهم علاقة التحويل بين طاقة الضغط والطاقة الحركية في تدفق الهواء والتحقق من معادلة برنولي |
الضغط الساكن، الضغط الكلي، سرعة التدفق |
|
تجربة قياس الضغط متعدد النقاط |
|
إتقان تقنيات قياس الضغط متعدد النقاط وفهم قانون اختلاف الضغط على طول مسارات التدفق |
قيم الضغط متعدد القنوات، وخصائص توزيع الضغط |
|
تجربة الطبقة الحدودية للوحة المسطحة |
|
استكشاف آلية تشكيل وتطوير الطبقة الحدودية في تدفق الهواء المسطح |
سمك الطبقة الحدودية، توزيع السرعة، تأثير خشونة السطح |
|
تجربة توزيع ضغط الجنيح |
|
فهم خصائص تدفق الجنيح وآلية توليد الرفع |
توزيع الضغط السطحي للجنيح، فرق الضغط بين الأسطح العلوية والسفلية |
|
تجربة اضطراب الأنابيب |
|
مراقبة حالات تدفق الهواء الداخلي للأنبوب وفهم خصائص الاضطراب |
نظام التدفق الداخلي للأنبوب، اختلاف الضغط، ظاهرة الاضطراب |
|
تجربة تدفق الانحناء المربع |
|
تحليل تغير تدفق الهواء وفقدان المقاومة المحلية في قنوات التدفق المنحنية |
حالة تدفق الانحناء الداخلي، معامل السحب المحلي، تقلب الضغط |
|
تجربة تأثير كواندا |
|
فهم مبدأ ربط تدفق الهواء بالأسطح المنحنية (تأثير كواندا) |
انحراف تدفق الهواء، والتدفق المتصل بالجدار، وتبسيط التوزيع |
|
تجربة تحليل قوة السحب |
|
إتقان طرق القياس والتحليل للسحب المتدفق لنماذج مختلفة |
قوة السحب، تباين نموذج السحب، خصائص التدفق |
|
تجربة تصور التدفق |
|
مراقبة مسارات تدفق الهواء وفصل التدفق وهياكل الدوامة بشكل حدسي |
خطوط التدفق، توزيع الدوامة، فصل التدفق، منطقة إعادة التدوير |
|
تجربة تتبع الدخان |
|
تصور مسارات تدفق الهواء عبر تتبع الدخان لتعزيز الحدس التجريبي |
خطوط تدفق الدخان، شكل مجال التدفق، تغير التدفق الديناميكي |
4. المواصفات الفنية
يتم سرد المعلمات التقنية الأساسية للنظام التجريبي الديناميكي الهوائي الأساسي أدناه:
|
البند المعلمة |
المواصفات الفنية |
|
نطاق سرعة الرياح |
0–30 م/ث (قابل للتعديل بشكل مستمر) |
|
القوة المقدرة |
1.5 كيلو واط |
|
الجهد المقنن |
ثلاث مراحل 220 فولت |
|
حجم الهواء |
120 م³/ساعة |
|
الضغط المقدر |
2 كيلو باسكال |
|
منطقة مخرج الهواء |
.005 م² |
|
وحدة تحسين مجال التدفق |
مصفوفة قمع الاضطراب المركبة متعددة الطبقات عالية الدقة |
|
عدم انتظام مجال التدفق |
≤2% |
|
حجم الغرفة المكتملة |
≥600 × 400 × 400 مم |
|
نطاق مقياس شدة الريح بالأسلاك الساخنة |
0-30 م/ث |
|
قرار مقياس شدة الريح بالسلك الساخن |
0.1 م/ث |
|
دقة مقياس شدة الريح بالسلك الساخن |
±2% |
|
العمل إمدادات الطاقة |
أحادي الطور ثنائي السلك، 220 فولت ±5%، 50 هرتز |
5. التخصصات والدورات المعمول بها
5.1 التخصصات الأكاديمية المعمول بها
5.2 المقررات الأكاديمية المعمول بها
6. مزايا المنتج
6.1 التكوين المعياري مع التغطية التجريبية الكاملة
من خلال اعتماد تصميم وحدات مرن للغاية، يدعم النظام مجموعة مخصصة من الوحدات التجريبية بناءً على متطلبات التدريس. ويغطي جميع العناصر التجريبية الهوائية الأساسية بما في ذلك التحقق النظري ومراقبة ظاهرة التدفق واختبار المعلمات الهندسية، مما يشكل منصة تعليمية تجريبية منهجية وشاملة لدورات الديناميكا الهوائية.
6.2 الظواهر التجريبية البديهية للفهم النظري
خصائص تدفق الهواء مجردة في التدريس النظري. يتيح الجهاز، المجهز بمولدات الدخان والهياكل التجريبية الشفافة ونوافذ التصور، للطلاب مراقبة الانسيابات والدوامات وفصل التدفق والتدفق المتصل بالجدار بشكل مباشر، مما يؤدي بشكل فعال إلى سد الفجوة بين النظريات المجردة والظواهر الفيزيائية البديهية.
6.3 القدرة على القياس الدقيق متعدد المعلمات
يدعم النظام الاختبار المتكامل لتوزيع الضغط متعدد النقاط، وسرعة الطبقة الحدودية، والضغط التفاضلي للجنيح، وقوة السحب المتدفقة. إنه يمكّن الطلاب من إكمال التدريب التجريبي الكامل بما في ذلك مراقبة الظواهر والحصول على البيانات والتحليل العددي وتلخيص الاستنتاجات، مما يحسن معرفتهم بالقراءة والكتابة التجريبية الهندسية الشاملة.
6.4 التكيف مع سيناريوهات التدريس متعددة المستويات
يلبي الجهاز متطلبات التدريس لطلاب المرحلة الجامعية في مختلف الصفوف. يمكن أن يكون بمثابة أداة توضيحية للطلاب الجدد وطلاب السنة الثانية لفهم قوانين الديناميكا الهوائية الأساسية، وتوفير تدريب تجريبي احترافي للصغار والكبار في معالجة البيانات وتحليل خصائص التدفق.
6.5 التوسع المرن لبناء المختبر
يدعم النظام البناء المرحلي لمختبرات الجامعة. يمكن للمستخدمين أولاً نشر منصة مصدر الرياح الأساسية، وإضافة الوحدات الوظيفية تدريجيًا وفقًا لتحديثات المناهج الدراسية ومتطلبات التوسع في التدريس. ويتميز بقابلية التوسع القوية وقيمة التطبيق على المدى الطويل لتطوير المختبرات وبنائها.
7. الأسئلة المتداولة (الأسئلة الشائعة)
س1: ما هي محتويات التدريس التي يمكن أن تدعمها وحدات التجارب الديناميكية الهوائية الأساسية؟
ج1: يتم تطبيقه بشكل أساسي على التدريس الجامعي للديناميكا الهوائية وميكانيكا الموائع، ودعم التجارب الكلاسيكية مثل التحقق من مبدأ برنولي، وأبحاث الطبقة الحدودية، واختبار ضغط الجنيح، وتحليل تدفق الأنابيب والانحناء، وعرض تأثير كواندا، وقياس قوة السحب، وتصور مجال التدفق الكامل.
س2: هل الوحدة متوافقة مع الاستخدام المستقل؟
ج2: لا. يجب أن تكون جميع الوحدات الوظيفية متطابقة مع منصة اختبار ديناميكية هوائية أساسية مخصصة. يوفر منضدة الاختبار خرجًا ثابتًا لتدفق الهواء وتنظيم سرعة الرياح، بينما تكمل الوحدات المستقلة الاختبار التجريبي المستهدف والمراقبة.
س3: ما هي أنواع المعامل الجامعية التي يناسبها الجهاز؟
ج3: ينطبق على المختبرات المهنية لهندسة الطيران والهندسة الميكانيكية وهندسة الطاقة والطاقة ومنصات التدريس العامة بما في ذلك مختبرات ميكانيكا الموائع ومختبرات تدريس الديناميكا الهوائية ومراكز التدريب الهندسي.
س4: ما هي القدرات الأساسية التي يمكن للطلاب تنميتها من خلال النظام التجريبي؟
ج4: يمكن للطلاب إتقان المهارات المهنية بما في ذلك مراقبة التدفق الديناميكي الهوائي واختبار الضغط والسرعة وتحليل قوة السحب وأبحاث الطبقة الحدودية. وفي الوقت نفسه، يمكن تحسين قدراتها في معالجة البيانات التجريبية والتحليل الهندسي والملخص العلمي بشكل كبير.
س5: ما هي المزايا التنافسية الأساسية للمنتج؟
ج5: يدمج المنتج التكوين المرن المعياري، والتغطية التجريبية الشاملة، وتصور التدفق البديهي، والاختبار الدقيق متعدد المعلمات، والتكيف التعليمي متعدد السيناريوهات. إنه حل تجريبي احترافي فعال من حيث التكلفة وقابل للتطوير لتدريس الديناميكا الهوائية بالجامعة وبناء المختبرات.
