مقدمة
لقد أكملنا مؤخرًا شحنة متعددة كاملة -مصدر الطاقة التكميلية للنظام التجريبي للطاقة الجامعية مختبرات هندسة الطاقة. يدمج إعداد المختبر الكامل هذا الألواح الشمسية والمرحلة تغيير وحدات تخزين الطاقة التجريبية جهاز المبادلات الحرارية من الماء إلى الهواء ، مخزن معزول للمياه الساخنة خزان ge والمبادلات الحرارية ومضخات المياه المتداولة ونظام الحصول على البيانات والتحكم فيها، مما يدعم التدريس والبحث الشامل للطاقة المتجددة ومتعددة الاستخدامات -مشاريع اقتران الطاقة.

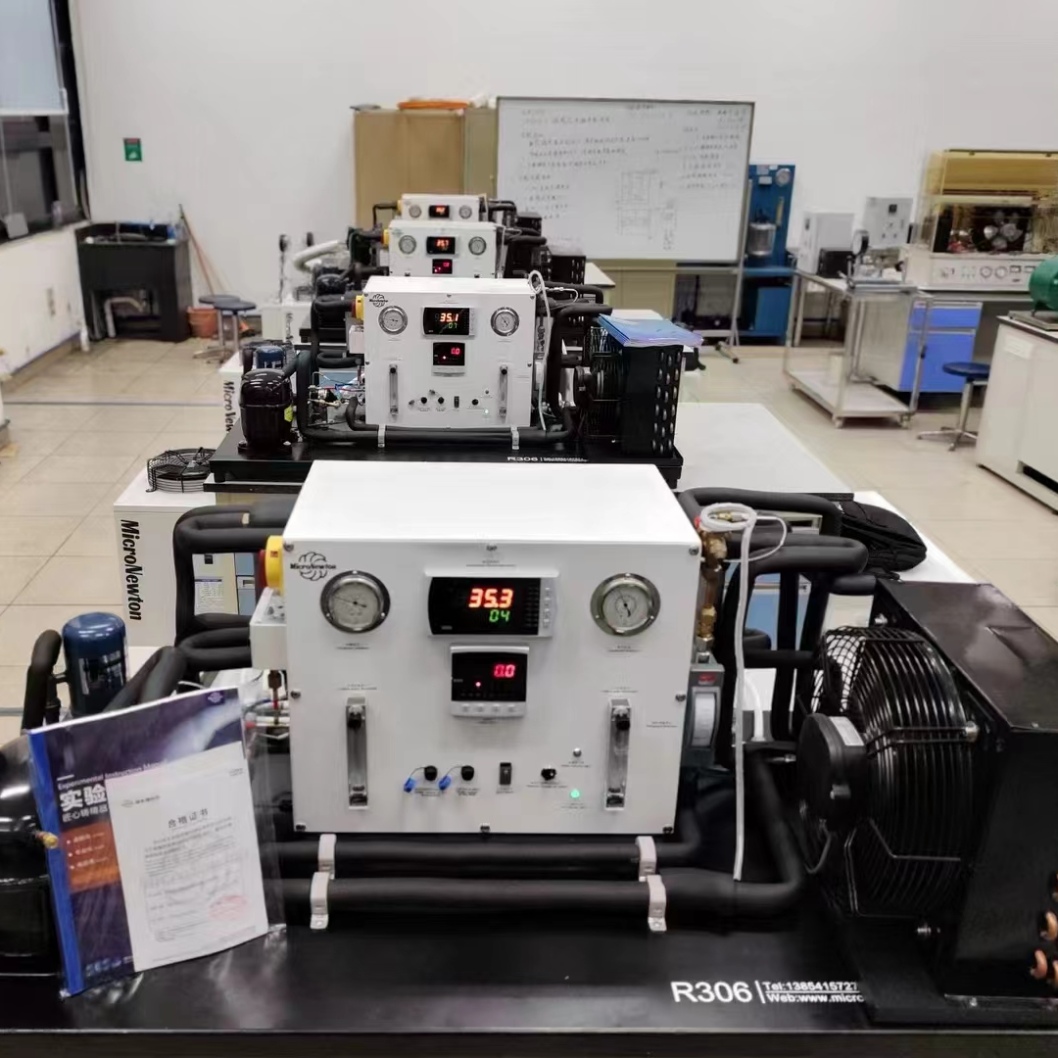

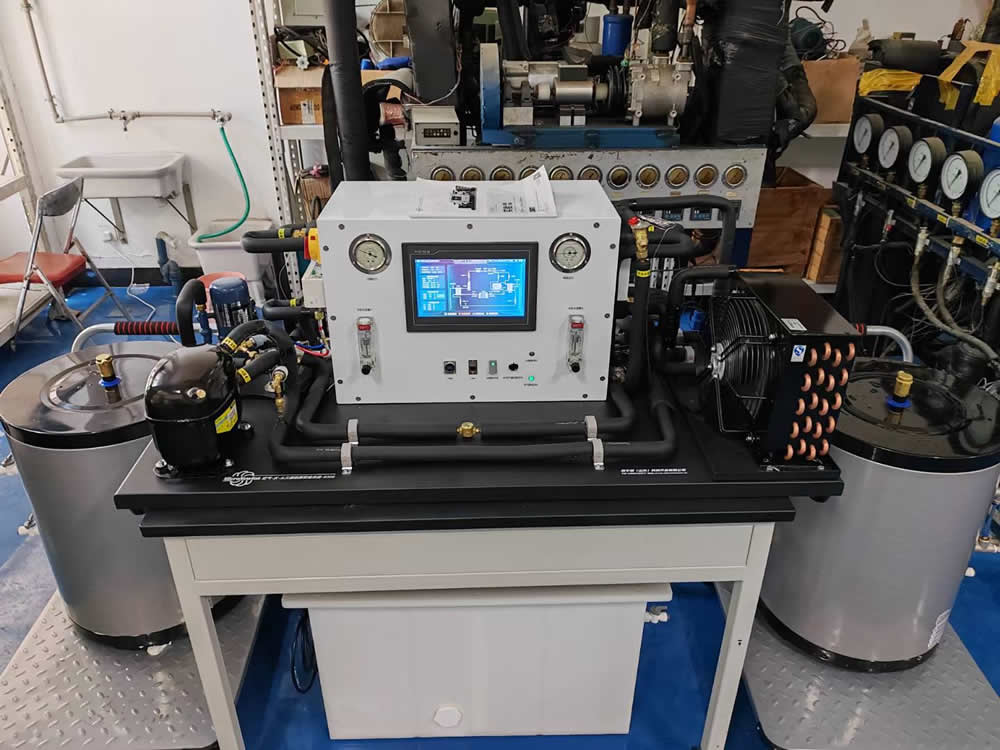

ومن بين هذه الوحدات الأساسية، R306 جهاز المبادلات الحرارية من الماء إلى الهواء تبرز باعتبارها التدريس الرئيسي وحدة البحث. إنه يتيح التبديل بين ظروف عمل المضخة الحرارية لمصدر الهواء ومصدر المياه ومصدر التربة ضمن مقعد واحد، مما يوفر عرضًا بديهيًا للدورة الديناميكية الحرارية وحرارة قابلة للقياس بيانات أداء المضخة للديناميكا الحرارية الهندسية ومبدأ التبريد والحرارة دورات تكنولوجيا المضخات.
ما هو دبليو جهاز المبادلات الحرارية بين الهواء والهواء؟
ال جهاز المبادلات الحرارية من الماء إلى الهواء يتبع مبدأ البخار دورة التبريد بالضغط . واستنادا إلى القانون الثاني للديناميكا الحرارية، فإنه يستهلك شغلا كهربائيا لاستخراج الحرارة من ثلاثة منخفضات مختلفة مصادر الحرارة الحرارية: الهواء المحيط، الوسط المائي والتربة، ثم تنقل الطاقة الحرارية إلى عالية جوانب درجة الحرارة لتحقيق وظيفة التدفئة.
النظام يعتمد البيئة مبرد R134a صديق للبيئة مع قيمة ODP صفر دون الإضرار بطبقة الأوزون في الغلاف الجوي. يتم عرض مكونات الدورة الدموية الرئيسية وترتيبها بدقة على الطاولة التجريبية. يمكن للمستخدمين ملاحظة الحرارة الكاملة بصريًا حلقة عمل المضخة. أجهزة استشعار متعددة تجمع حقيقية بيانات الوقت بما في ذلك ضغط غاز التبريد ودرجة الحرارة ومعدل التدفق ودرجة حرارة الماء وقوة الضاغط، حتى يتمكن الطلاب من إكمال الحساب الكمي والتحليل المقارن بدلاً من العرض النوعي فقط.
تختلف عن المفردة مصدر الأجهزة التجريبية لمضخة الحرارة، هذا المقعد يحقق العمل السريع تبديل الحالة عبر مجموعات الصمامات. يمكن للمشغلين التبديل بين الهواء المصدر، الماء المصدر والتربة حرارة المصدر أوضاع الضخ دون تغيير تكوين الأجهزة، مما يؤدي إلى توسيع المحتويات التجريبية لمختبرات الجامعة بشكل كبير.

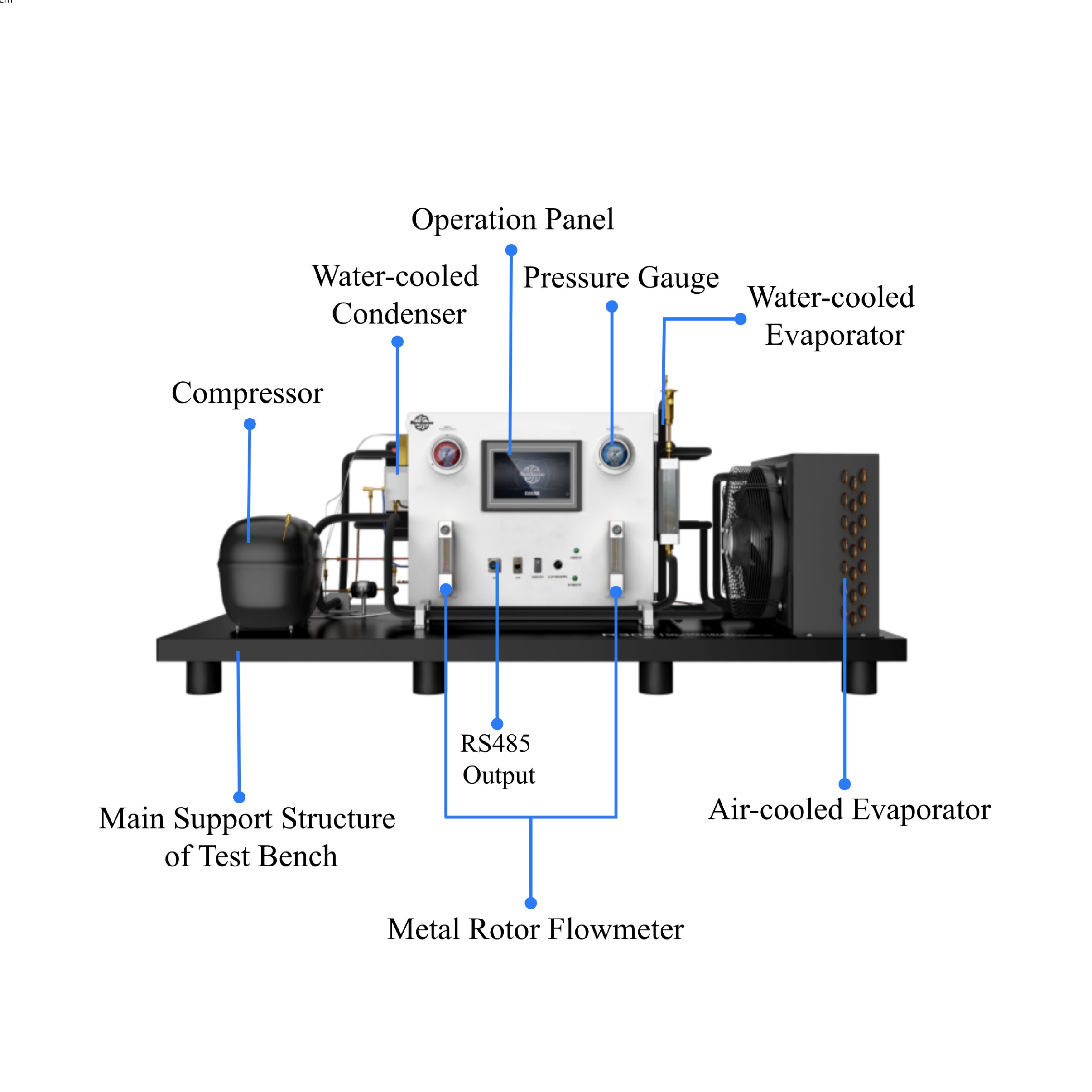

تتكون المنصة التجريبية من حلقة تداول مادة التبريد، متعددة -مجموعة المبخر المصدر، وحدة المكثف، وحدات التدفئة الكهربائية القابلة للتعديل، أدوات القياس والإنسان لوحة تحكم الآلة .
|
المعلمة |
المواصفات |
|
بيئة التشغيل |
0 درجة مئوية <درجة الحرارة <100 درجة مئوية |
|
قوة الضاغط المقدرة |
276 واط (تحت شروط ASHRAE-LBP) |
|
قدرة التبريد |
304.8 واط (تحت شروط ASHRAE-LBP) |
|
المبرد |
R134a |
|
تهمة المبردات |
1 كجم |
|
منطقة نقل الحرارة التكثيف |
0.47 م² |
|
منطقة نقل الحرارة من مصدر الهواء |
4.5 متر مربع |
|
منطقة نقل الحرارة مصدر المياه |
0.47 م² |
|
منطقة نقل حرارة التربة |
1.8 متر مربع |
|
الحد الأقصى لدرجة حرارة الماء المخرج |
75 درجة مئوية |
|
صمام التوسع |
صمام التوسع الحراري |
|
مقياس الضغط (جانب الضغط المنخفض) |
-1 إلى 16 بار |
|
مقياس الضغط (جانب الضغط العالي) |
-1 إلى 35 بار |
|
مقياس الجريان المبرد |
0 إلى 2.6 لتر/دقيقة |
|
مقياس تدفق مياه التبريد |
0 إلى 5 لتر/دقيقة |
|
مقياس تدفق المياه المبردة |
0 إلى 5 لتر/دقيقة |
|
الحرارية |
النوع تي؛ القرار 0.1 درجة مئوية |
|
مصدر الطاقة |
220 فولت، 50 هرتز، أحادي الطور |
|
إجمالي الطاقة |
800 واط |
|
ضجيج التشغيل |
≥ 50 ديسيبل |
|
الوزن |
تقريبا. 59 كجم |
|
الأبعاد (الطول × العرض × الارتفاع) |
1300 مم × 650 مم × 500 مم |
|
طاقة التدفئة الكهربائية المساعدة (مصدر المياه) |
0 إلى 2000 واط (قابل للتعديل) |
|
طاقة التسخين الكهربائية المساعدة (مصدر التربة) |
0 إلى 1200 واط (قابل للتعديل) |
|
حجم خزان المياه |
2 خزان سعة كل منهما 60 لتر |
مصممة للطاقة و تخصصات هندسة الطاقة والهندسة الميكانيكية وبيئة البناء جهاز المبادلات الحرارية من الماء إلى الهواء يدعم مجموعة كاملة من التجارب القياسية:
يمكن للطلاب تسجيل بيانات الضغط ودرجة الحرارة والتدفق والطاقة، وإكمال حساب الصيغة، ومقارنة اختلافات الأداء بين أوضاع مصدر الهواء / الماء / التربة، وتعميق فهم دورة كارنو العكسية والمبخر مبادئ نقل الحرارة المكثف واستخدام الحرارة المتجددة.
النقاط الرئيسية عند الاختيار جهاز المبادلات الحرارية من الماء إلى الهواء
عند الشراء جهاز المبادلات الحرارية من الماء إلى الهواء بالنسبة لمختبرات الجامعة، يجب التركيز على هذه العوامل العملية:

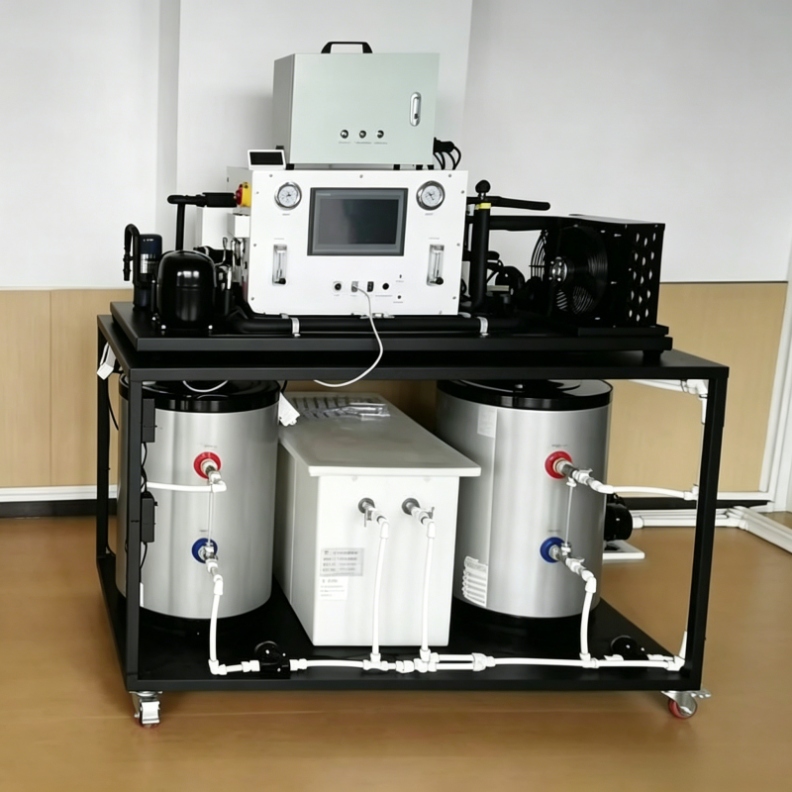

تم تسليم هذا متعدد -مصدر الحل التجريبي التكميلي يجمع جهاز المبادلات الحرارية من الماء إلى الهواء مع وحدة محاكاة الألواح الشمسية، المرحلة تغيير نظام تجربة تخزين الطاقة، وخزان المياه المعزول لتخزين الحرارة، والمبادلات الحرارية، ومضخات المياه المتداولة ونظام التحكم الموحد في الحصول على البيانات.
يتم تسليم جميع الأجهزة مع تقارير الاختبار وأدلة التشغيل ووثائق التوجيه التجريبي. يوفر فريقنا الفني خدمات تركيب الموقع والتشغيل وتدريب المعلمين.
لكل مختبر جامعي متطلبات مختلفة للمناهج الدراسية ومساحة الموقع وأهداف البحث. المتعددة -يمكن تكوين النظام التجريبي للطاقة التكميلية بمرونة. يمكنك اختيار مستقل جهاز المبادلات الحرارية من الماء إلى الهواء أو قم ببناء مجموعة كاملة من منصة المختبر المتكاملة المتوافقة مع المرحلة الشمسية تغيير وحدات التخزين والحصول على البيانات.
املأ متطلبات المختبر الخاصة بك بما في ذلك التجارب المستهدفة وحالة الموقع وحالة مصدر الطاقة. سيقدم فريقنا الهندسي عرضًا فنيًا مخصصًا وعروض أسعار.
