مقدمة

يعد جهاز أوزبورن رينولدز (الجهاز التجريبي لرقم رينولدز H102) أمرًا أساسيًا في التدريس  معدات مختبر ميكانيكا الموائع الصف للتعليم الهندسي. إنه يتصور التدفق الصفحي، والتدفق الانتقالي، والتدفق المضطرب داخل الأنابيب الدائرية، مما يساعد الطلاب على فهم رقم رينولدز والتدفق بدون أبعاد  مبدأ انتقال النظام.

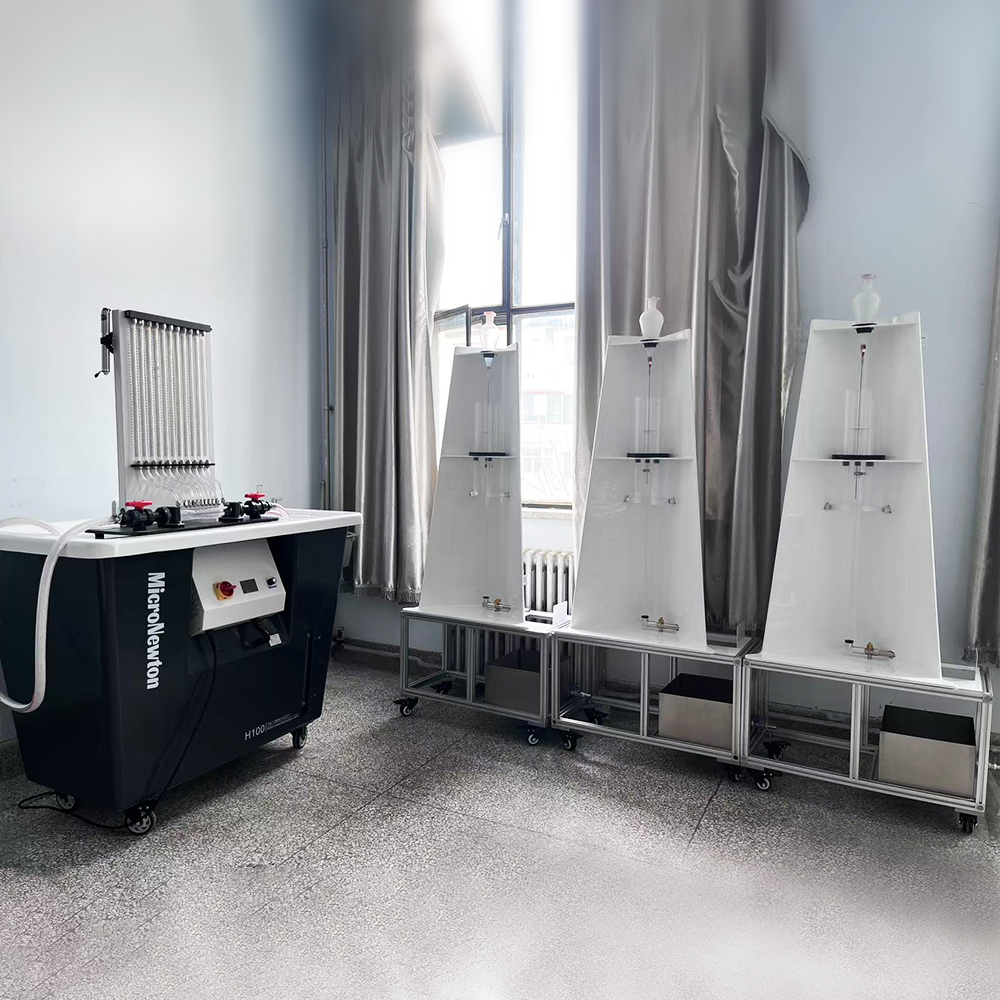

يعمل جهاز Osborne Reynolds Apparatus الذي يوضع على الطاولة مع مقعد هيدروليكي أساسي كجزء من نظام مختبر ميكانيكا الموائع المعياري الخاص بنا.  يتم اعتماده على نطاق واسع في الهندسة الميكانيكية والهندسة المدنية والطاقة  هندسة الطاقة والهندسة الكيميائية الدورات الدراسية الجامعية.

ما هو جهاز أوزبورن رينولدز؟

يكرر جهاز أوزبورن رينولدز أنبوب أوزبورن رينولدز الكلاسيكي  تجربة التدفق. باستخدام الصبغة  تتبع تقنية التصور، يوضح للطلاب كيف يتحول السائل من التدفق الصفحي المنظم عبر الحالة الانتقالية إلى تدفق مضطرب فوضوي عن طريق ضبط سرعة تدفق الماء.

رقم رينولدز هو المعلمة الأساسية بدون أبعاد. ويصف النسبة بين قوة القصور الذاتي وقوة اللزوجة للسائل:

• التدفق الصفحي: أقل من 2320 تقريبًا، تحافظ الصبغة على خط مستقيم ثابت؛
• التدفق الانتقالي: إعادة بين 2320 -4000، تبدأ الصبغة بالتقلب والالتواء؛
• التدفق المضطرب: درجة إعادة التدوير أعلى من 4000، وتختلط الصبغة بسرعة مع المياه المحيطة.

يسجل الطلاب معدل التدفق ودرجة حرارة الماء وأبعاد الأنبوب لحساب رقم رينولدز الحرج العلوي ورقم رينولدز الحرج الأدنى، ومقارنة البيانات المقاسة مع القيم النظرية المقبولة، ودراسة كيفية تأثير اللزوجة الحركية على أنماط التدفق.

الهيكل الرئيسي والميزات الرئيسية لجهاز رينولدز التجريبي

يعتمد جهاز H102 Osborne Reynolds الخاص بنا بشكل كامل  تصميم مرئي شفاف للتدريس  متطلبات المختبر.

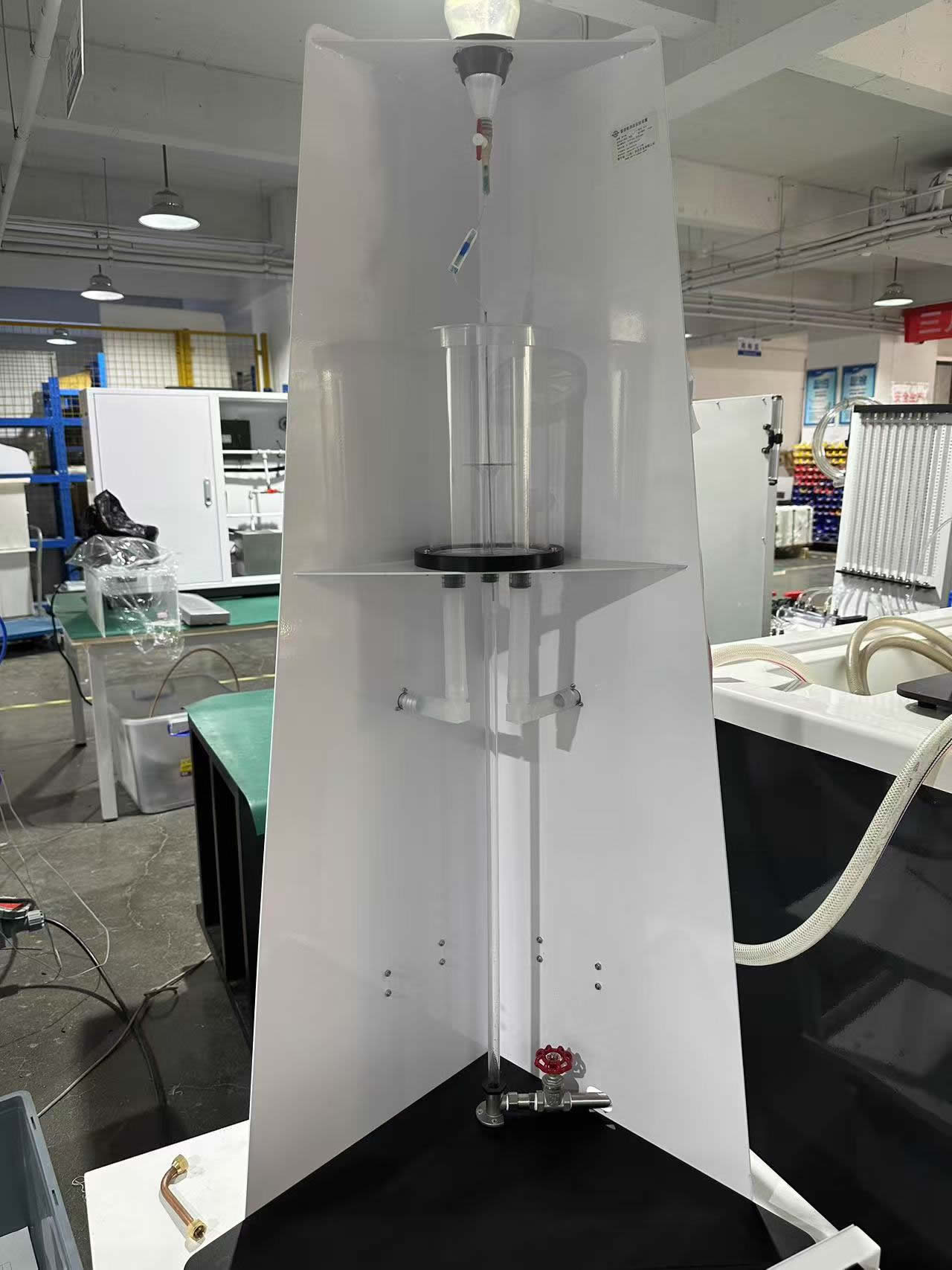

المكونات الأساسية

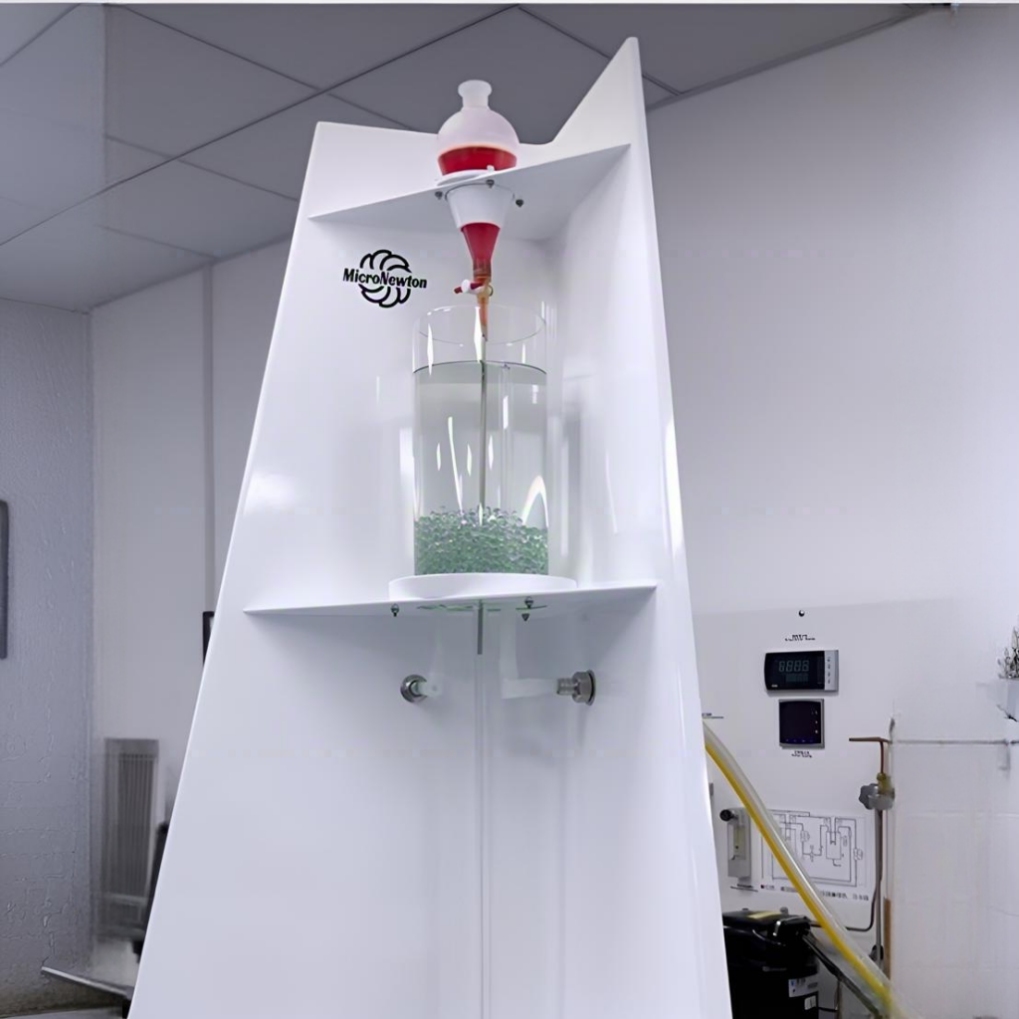

1. ثابت  خزان الرأس الزجاجي المضغوط: مجهز بخرزات زجاجية ثابتة لتحقيق الاستقرار في تدفق المياه الواردة والقضاء على اضطراب الاضطراب قبل الدخول إلى قسم الاختبار؛
2. حاقن الصبغة / الكمثرى  قمع على شكل: قم بحقن خيوط الصبغ الدقيقة في وسط أنبوب الاختبار لمراقبة نمط التدفق بشكل واضح؛
3. الدقة  أنبوب اختبار الزجاج: القطر الداخلي 12 مم، القطر الخارجي 16 مم، يوفر رؤية دون عائق لتصور التدفق؛
4. منفذ الفائض: يحافظ على الماء الثابت المستقر  حالة الرأس
5. التدفق  صمام التحكم: ضبط معدل تدفق المخرج تدريجيًا دون إزعاج التدفق الوارد؛
6. إطار دعم متنقل من سبائك الألومنيوم: بصمة مدمجة، سهل التركيب والنقل داخل مختبرات التدريس.

مزايا المنتج

• استقرار تدفق ممتاز بفضل الثبات  خزان الضغط وتجميع سرير السكون؛
• كامل  هيكل شفاف، ضوء  يعمل الكفن الواقي الملون على تحسين التأثير البصري للصفائح  مظاهرة التحول المضطرب.
• يتوافق مع المنصة الهيدروليكية الأساسية القياسية، ويتبع السائل المعياري  مفهوم المختبر؛
• ضوضاء تشغيل منخفضة ≥55 ديسيبل، تعمل في الغرفة العادية  درجة الحرارة والغلاف الجوي  حالة الضغط
• صيانة بسيطة، وثائق توجيهية كاملة للتجربة مقدمة مع التسليم.

 المواصفات الفنية الرئيسية

التجارب النموذجية التي أجريت على جهاز أوزبورن رينولدز

جهاز رقم رينولدز التجريبي يدعم التمارين المخبرية لميكانيكا الموائع الكلاسيكية للتخصصات الهندسية:

1. الملاحظة البصرية للتدفق الصفحي والانتقالي والمضطرب: ضبط التدفق  صمام التحكم لتغيير سرعة الماء، ومراقبة تغيرات شكل خيوط الصبغة داخل أنبوب الاختبار الزجاجي.
2. قياس رقم رينولدز الحرج المنخفض: تقليل معدل التدفق من الحالة المضطربة تمامًا حتى تظهر خيوط الصبغة المستقيمة المستقرة مرة أخرى؛ سجل معدل التدفق ودرجة حرارة الماء، واحسب رقم رينولدز الحرج الأدنى وقارنه بالقيمة القياسية 2320.
3. قياس رقم رينولدز العلوي الحرج: زيادة معدل التدفق من الحالة الصفائحية المستقرة حتى تنكسر خيوط الصبغة وتختلط؛ حساب رقم رينولدز الحرج العلوي (عادة ضمن نطاق 3000-5000).
4. دراسة تأثير لزوجة السائل على نظام التدفق: تغيير درجة حرارة الماء لتغيير اللزوجة الحركية، وتحليل مدى تأثير اللزوجة على التدفق  القيمة الحرجة الانتقالية
5. معالجة البيانات ورسم المنحنى: تسجيل التدفق ودرجة الحرارة وحساب السرعة ورقم رينولدز وتقرير المختبر الكامل وتحليل مقارنة البيانات.

بناء الهندسة الكاملة  مختبر التعليم ذ

إلى جانب معدات مختبر ميكانيكا الموائع، يغطي نطاق التصنيع لدينا أنظمة الديناميكا الهوائية وأنفاق الرياح الجديدة  الطاقة والطاقة  مقاعد تجريبية للتخزين، وأجهزة نقل الحرارة، وأجهزة تدريس الديناميكا الحرارية الهندسية، وأجهزة اختبار التبريد وتكييف الهواء، ومنصات تجارب ميكانيكا المواد والهيكلية.

يخضع كل جهاز معملي لاختبارات صارمة في المصنع. نحن نقدم أدلة التشغيل وكتيبات تعليمات التجربة  تشغيل الموقع وتدريب المشغلين للعملاء التعليميين العالميين. سواء قمت بشراء جهاز Osborne Reynolds مستقل أو كنت تخطط لإعداد جهاز كامل  سائل الحجم  معمل الميكانيكا، يقدم فريقنا الهندسي خدمات مخصصة  قدمت مقترحات تتوافق مع المنهج الدراسي والمختبر الخاص بك  قيود الموقع.
