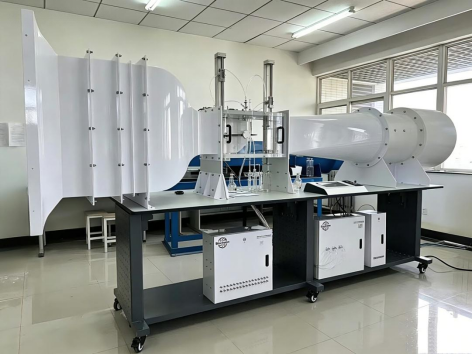

نفق الرياح دون سرعة الصوت هو منشأة اختبار تولد سرعة الصوت الخاضعة للرقابة سرعة تدفق الهواء لفحص الأداء الديناميكي الهوائي لنماذج الاختبار والأسطح.

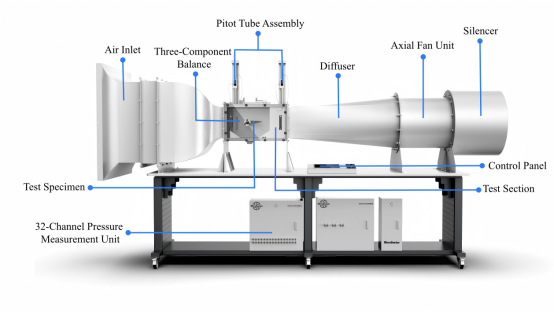

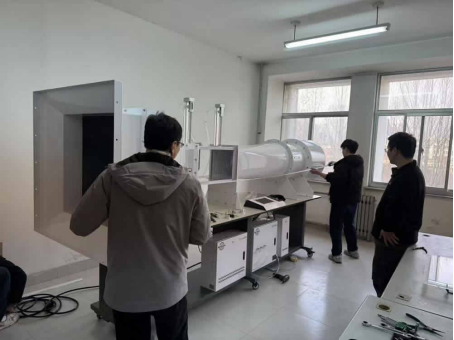

يدخل الهواء إلى نفق الرياح عبر نفاث هواء محسّن من الناحية الديناميكية الهوائية، حيث ترتفع سرعته خطيًا. ينتقل تيار الهواء بعد ذلك إلى قسم اختبار العمل، ويمر عبر شبكة واقية، ويتدفق عبر الناشر، ويصل إلى مروحة محورية متغيرة السرعة. عند مغادرة المروحة، يتحرك الهواء عبر مجموعة كاتم الصوت قبل إطلاقه في الجو المحيط.
يعد قسم الاختبار بمثابة المنطقة الأساسية للعمل التجريبي. وهو يدعم تركيب مجموعات نموذجية مختلفة لتلبية المتطلبات التجريبية والتوضيحية المتنوعة.
بالنسبة لمختبرات التدريس الجامعي، فإن أنفاق الرياح دون سرعة الصوت توصل الأيدي على منصات تجريبية لإظهار المفاهيم الأساسية لميكانيكا الموائع والديناميكا الهوائية التجريبية.

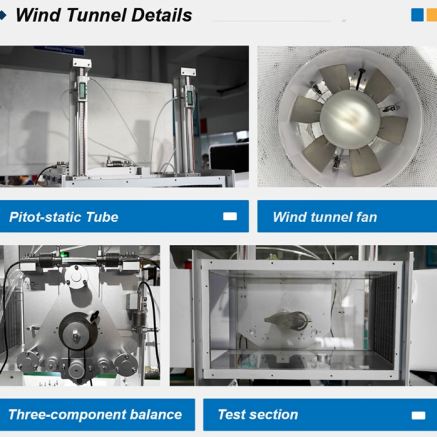

تم تصميم نفق الرياح دون سرعة الصوت الخاص بنا للمختبر التدريس القائم على البحث التجريبي. يمكن أن تكون مجهزة بثلاثة توازن قوة المكون، وحدة قياس الضغط 32 قناة، الضغط استغلالها NACA0012 نموذج الجنيح، والحدود نموذج اختبار الطبقة ونموذج السحب ثلاثي الأبعاد وغيرها من الملحقات.
|
المعلمة |
المؤشر الفني |
|
مصدر الطاقة |
3 المرحلة 5 سلك، 380 فولت ± 5%، 50 هرتز |
|
سرعة دوران المروحة |
0-2900r/دقيقة |
|
إجمالي الطاقة المثبتة |
4.5 كيلو واط |
|
اختبار سرعة تدفق القسم |
0-33 م/ث |
|
أنبوب بيتوت |
2 قطعة، Φ 3 مم × 425 مم |
|
النزوح العرضي لقياس السرعة |
العرض الرقمي. الدقة: 0.01 مم؛ نطاق السفر: 0-300 ملم |
|
مدخل خشونة السطح |
＜0.5 |
|
اختبار مادة القسم |
أكريليك |
|
اختبار طول القسم |
600 ملم |
|
اختبار قسم الصليب القسم (الطول × الارتفاع) |
300 مم × 300 مم |
مخصص بنيت الرياح تم تعديل حلول الأنفاق بالكامل لتتناسب مع المشروع متطلبات العميل المحددة.
إذا كنت تخطط لبناء جامعة مستوى الديناميكا الهوائية أو السوائل معمل الميكانيكا، يمكن لفريقنا الهندسي تكوين رياح دون سرعة الصوت حل النفق مصمم خصيصًا ليناسب تجاربك التعليمية وبصمة المختبر واحتياجات القياس.
أ1:يتم استخدامه للتحقيق في سلوكيات تدفق الهواء والأداء الديناميكي الهوائي في ظل ظروف التدفق دون سرعة الصوت، وذلك بشكل أساسي لأغراض التدريس والبحث العلمي والمختبر. تجارب النطاق.
أ2: يعمل نفق الرياح دون سرعة الصوت بسرعات تدفق أقل من Mach1، بينما يعمل نفق الرياح الأسرع من الصوت بسرعات تدفق أعلى من Mach1.
أ3: تشمل الاختبارات النموذجية اختبار أداء الجنيح والرفع و قياس السحب، السطح قياس توزيع الضغط وتصور التدفق والحدود أبحاث الطبقة.
أ4: يشتمل إعداد المختبر القياسي على نفق رياح دون سرعة الصوت ونماذج اختبار ديناميكية هوائية وضغط و أجهزة قياس القوة، والبيانات نظام الاستحواذ.
