دورة رانكين هي دورة ديناميكية حرارية أساسية تستخدم لدراسة كيفية تحويل الحرارة إلى عمل ميكانيكي وكهرباء في توليد الطاقة البخارية. وتشمل الدورة الأساسية توليد البخار، وتوسيع التوربينات، والتكثيف، وضخ مياه التغذية. بالنسبة لتعليم الديناميكا الحرارية الهندسية، فإن فهم هذه العمليات يساعد الطلاب على ربط توازن الطاقة، ونقل الحرارة، ومخرجات العمل، والكفاءة الديناميكية الحرارية مع تشغيل محطة توليد الطاقة البخارية. توفر محطة الطاقة الحرارية المزودة بتوربينات بخارية منصة مختبرية لهذا الاتصال.
في دورة رانكين، يتم تسخين الماء في مولد البخار لإنتاج البخار. يدخل البخار إلى التوربين البخاري، ويتوسع، وينتج عملاً ميكانيكيًا يمكنه تشغيل المولد. ثم يدخل بخار العادم إلى المكثف، حيث يتم نقل الحرارة إلى ماء التبريد قبل أن يعود المكثف إلى الدورة. تشكل هذه العمليات تسلسل التشغيل الأساسي لمحطة الطاقة البخارية.

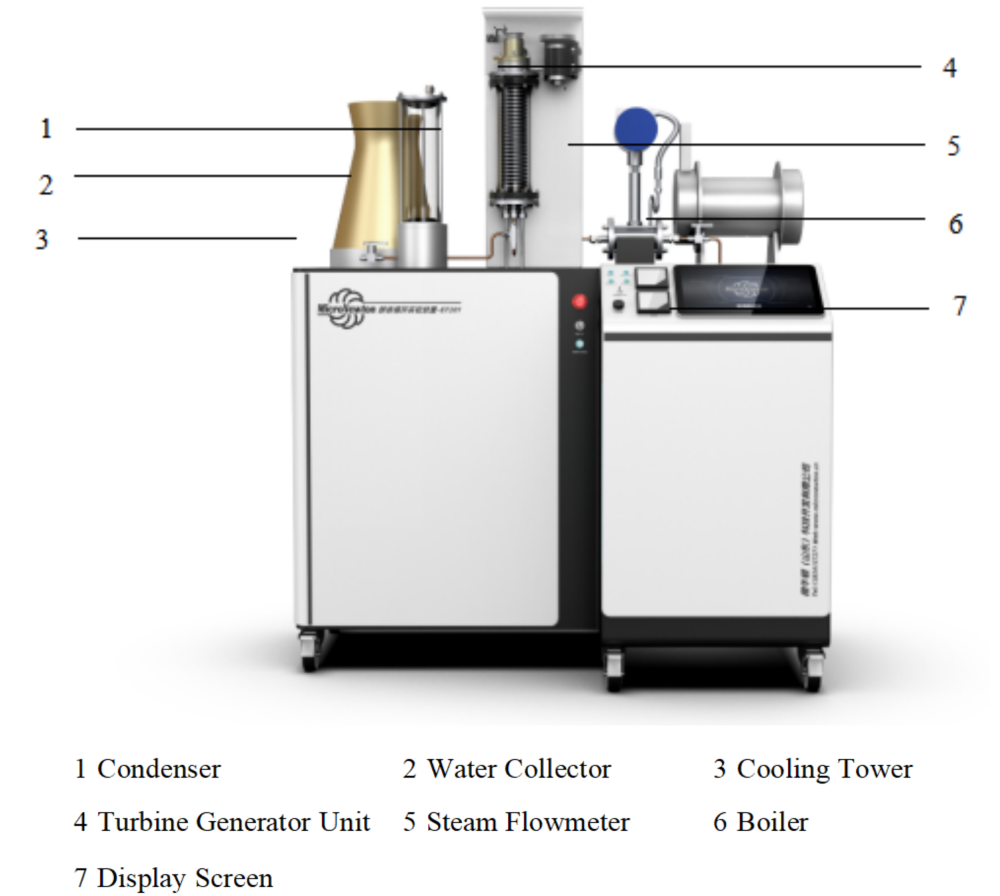

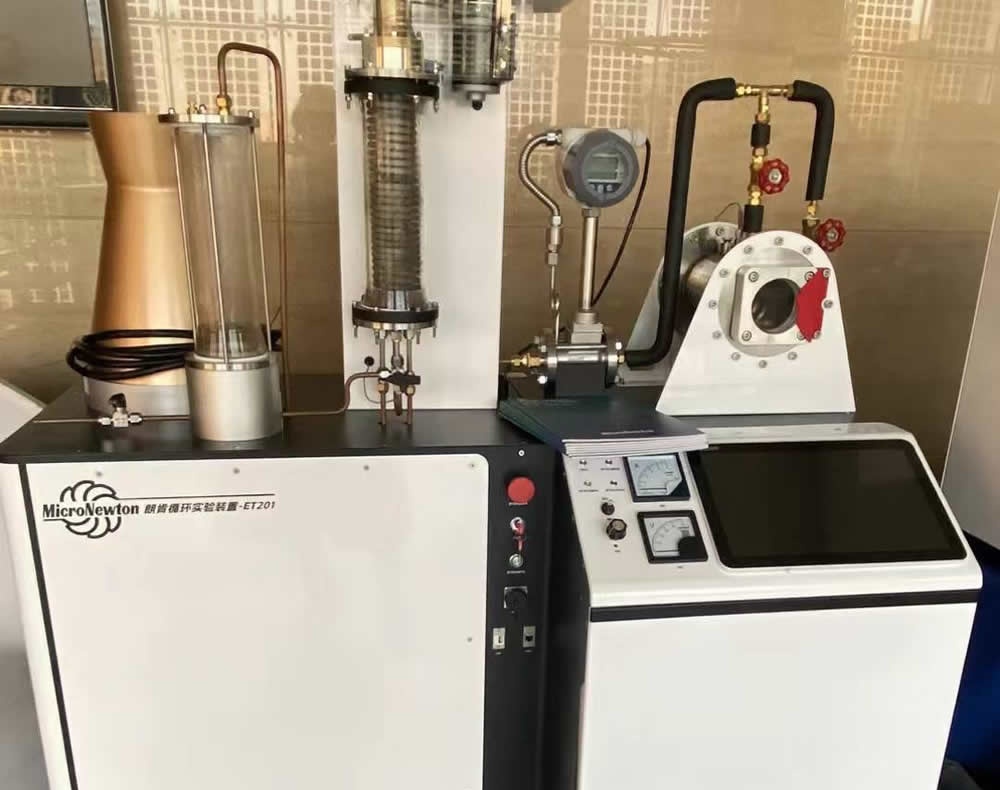

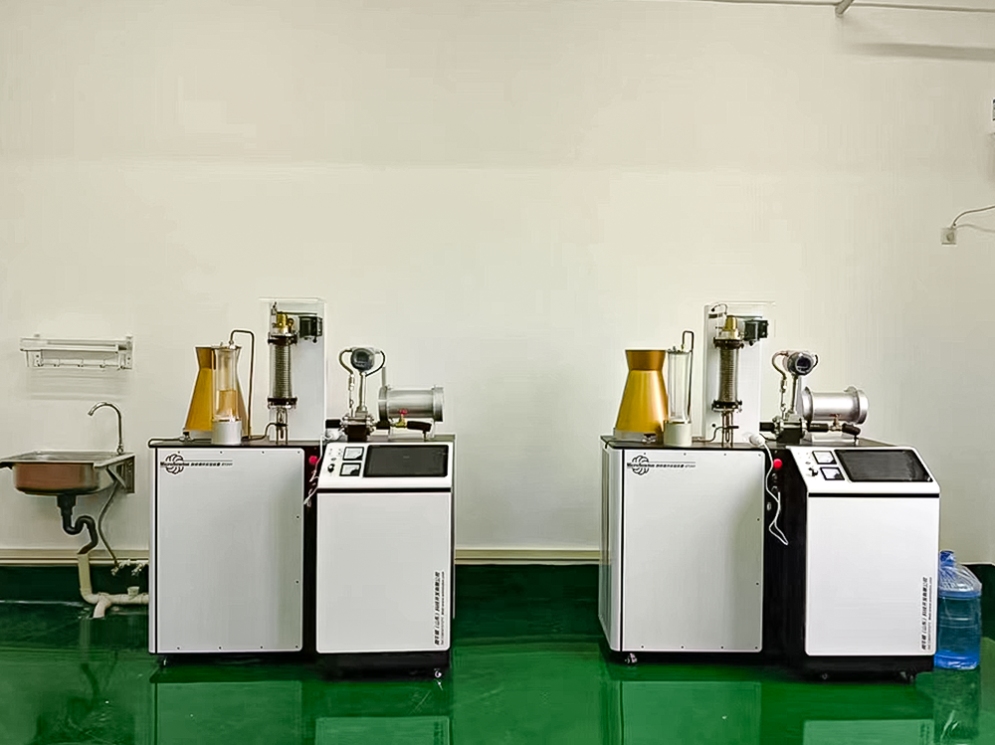

يدمج الجهاز التجريبي المكونات الرئيسية لهذه العملية، بما في ذلك غلاية بخارية، مولد توربيني، مكثف، مجمع مياه، وبرج تبريد. ولذلك يمكن استخدامه ليس فقط لتوضيح دورة رانكين، ولكن أيضًا لدراسة تحويل طاقة الغلاية، وضغط البخار وعلاقات الحجم، وإعادة تسخين المكثفات وإعادة حقنها، وتشغيل دورة محطة توليد الطاقة البخارية.
تتمثل القيمة الرئيسية للمعدات التجريبية لدورة رانكين في أنه يمكن للطلاب التحقق من كيفية تأثير ظروف التشغيل على الأداء الديناميكي الحراري. يدعم النظام عرضًا توضيحيًا لدورة رانكين وتجارب تتضمن ضغوط عادم مختلفة، والكفاءة الداخلية النسبية للتوربين، والكفاءة الحرارية لدورة رانكين.
من خلال تغيير ضغط عادم التوربين وقياس معلمات التشغيل، يمكن للطلاب حساب النسبة الكهربائية إلى الحرارية وتحليل تأثير الضغط الخلفي على النظام. تتيح التجربة أيضًا للطلاب استكشاف الفرق بين عمليات التوربينات الفعلية والمثالية وفهم كيفية ارتباط الضغط ودرجة الحرارة وتدفق البخار والمحتوى الحراري بأداء التوربينات.
توفر تجربة دورة رانكين طريقة عملية لدراسة الكفاءة الحرارية بدلاً من التعامل معها كمعادلة نظرية فقط. تقوم تجربة الكفاءة الحرارية بتقييم مدى فعالية النظام في تحويل الطاقة الحرارية الموردة إلى طاقة خرج صافية مفيدة. تشمل القياسات التجريبية ضغط التوربين، ودرجة حرارة البخار، وتدفق البخار، وظروف المكثف، وإخراج المولد.
وبالتالي يمكن للطلاب دراسة مفاهيم الديناميكا الحرارية الهندسية الهامة مثل كفاءة دورة رانكين، والكفاءة الداخلية للتوربينات، وخصائص البخار، والمحتوى الحراري، وتحويل الطاقة، ونقل الحرارة، وعلاقات درجة حرارة الضغط، وتوازن الطاقة. تدعم المعدات أيضًا الحساب وتحليل البيانات التجريبية، مما يسمح للطلاب بمقارنة ظروف التشغيل المختلفة وتطوير فهم أوضح للأنظمة الحرارية العملية.
تعتبر محطة الطاقة الحرارية المزودة بتوربينات بخارية ذات أهمية خاصة للطلاب الذين يدرسون هندسة الطاقة والطاقة والهندسة الحرارية والهندسة الميكانيكية وهندسة الطاقة والتخصصات ذات الصلة. بالإضافة إلى فهم دورة رانكين، يمكن للطلاب ممارسة تشغيل المعدات، وقياس المعلمات، والحساب الديناميكي الحراري، والتصميم التجريبي، ومعالجة البيانات، والتحليل الهندسي.
تم تصميم النظام التجريبي أيضًا للتجارب الشاملة والمعتمدة على التصميم والمستقلة. يمكن للطلاب تطوير إجراءاتهم التجريبية الخاصة بعد فهم المعدات والمبادئ التجريبية، ودعم التفكير العلمي ومهارات البحث العملي.
بالنسبة لمختبرات الديناميكا الحرارية الهندسية، توفر محطة الطاقة الحرارية المزودة بتوربين بخاري اتصالاً مباشرًا بين دورة رانكين النظرية وتشغيل نظام الطاقة البخارية. من خلال تجارب دورة رانكين المنظمة، يمكن للطلاب ملاحظة تحويل الطاقة، وتحليل الأداء الديناميكي الحراري، وتطوير المهارات العملية اللازمة لمزيد من الدراسة في الأنظمة الحرارية وهندسة الطاقة.
