تم تجهيز نظام التبريد بامتصاص البخار R216 وشحنه للتدريس في مختبر التبريد والعمل التجريبي العملي. تم تصميم جهاز التدريب المدمج حول دورة امتصاص الماء والأمونيا لطلاب الهندسة بمراقبة كيفية عمل التبريد بالامتصاص وقياس معلمات التشغيل الرئيسية التي تحكم أدائه.

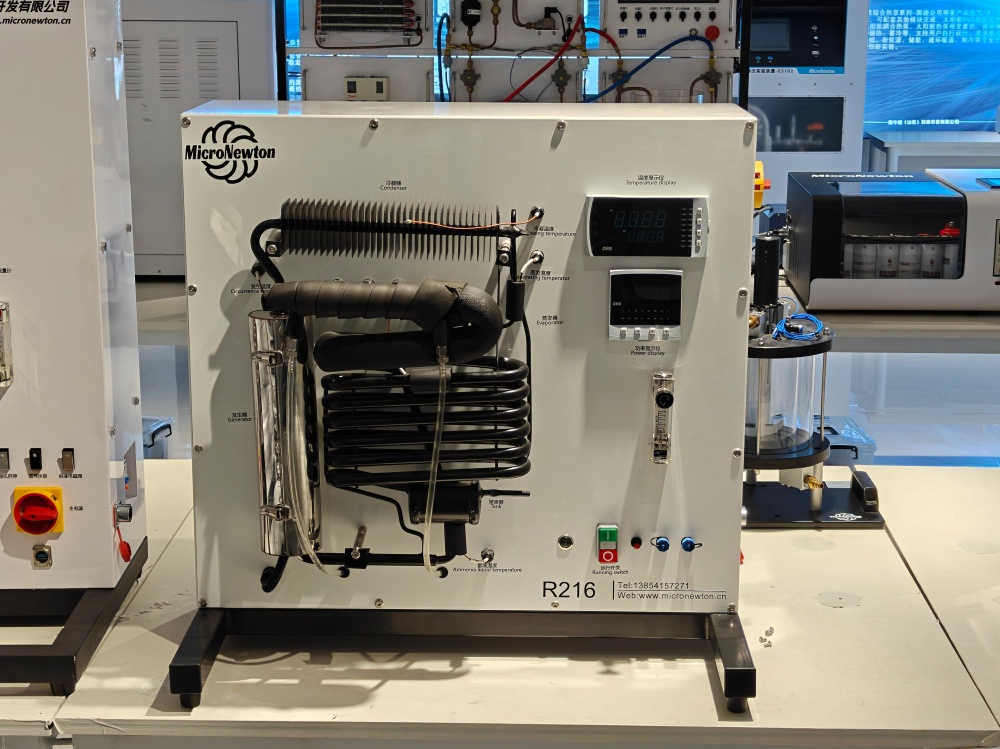

تم بناء R216 على مقعد تجريبي صغير الحجم، وهو يجمع المكونات الأساسية لنظام التبريد بالامتصاص - المولد، والممتص، والمكثف، والمبخر، ووعاء التخزين - وكلها مرئية بوضوح حتى يتمكن الطلاب من متابعة الدورة من وحدة إلى أخرى.
الدورة نفسها مدفوعة كهربائيا. يمكن تعديل طاقة تسخين المولد وتدفق الحمل لتعيين ظروف تشغيل مختلفة، بينما تسجل عدادات درجة الحرارة والطاقة الرقمية درجات الحرارة في عدة نقاط حول الحلقة وإخراج سخان المولد.
إحدى التجارب ترشد الطلاب إلى مبدأ دورة التبريد، وتربط مفاهيم الحفاظ على الطاقة مع ما يلاحظونه على مقاعد البدلاء. ويركز الثاني على معامل الأداء (COP): يدرس الطلاب كيفية ارتباط قدرة التبريد، ومدخلات حرارة المولد، ومعامل الأداء ببعضها البعض، وكيف تؤثر درجات حرارة التبخر والتكثيف على النتائج.
تقوم واجهة RS485 بإرسال البيانات التجريبية إلى جهاز الكمبيوتر لمزيد من المعالجة، وهو ما يناسب التقارير المعملية وتسجيل البيانات على المدى الطويل.
يدعم المدرب التدريس عبر هندسة التبريد والديناميكا الحرارية ونقل الحرارة. ولأن المكونات مرئية والشروط قابلة للتعديل، يستطيع الطلاب ربط نظرية الكتاب المدرسي بالقياس الحقيقي.

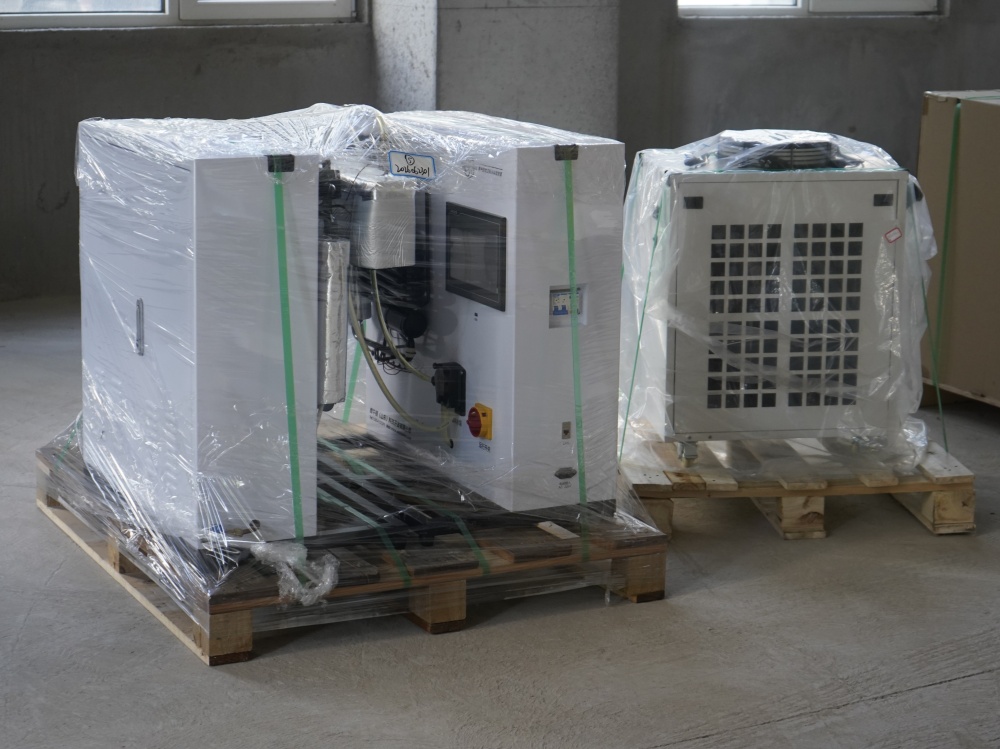

تبلغ أبعاده حوالي 750 × 450 × 750 ملم ويزن حوالي 26 كجم، لذا فهو يناسب طاولة المختبر القياسية. قبل الإرسال، تم فحصه وفقًا للتكوين المتفق عليه وفحص المكونات والأجهزة الرئيسية.
بالإضافة إلى نظام R216، يمكن تهيئة معدات المختبرات ذات الصلة بالتبريد ونقل الحرارة وميكانيكا الموائع وأنظمة الطاقة لتتناسب مع الدورات التعليمية العملية المختلفة.
