جهاز تجريبي لدورة التبريد بضغط البخار | جهاز اختبار تدريس دورة التبريد

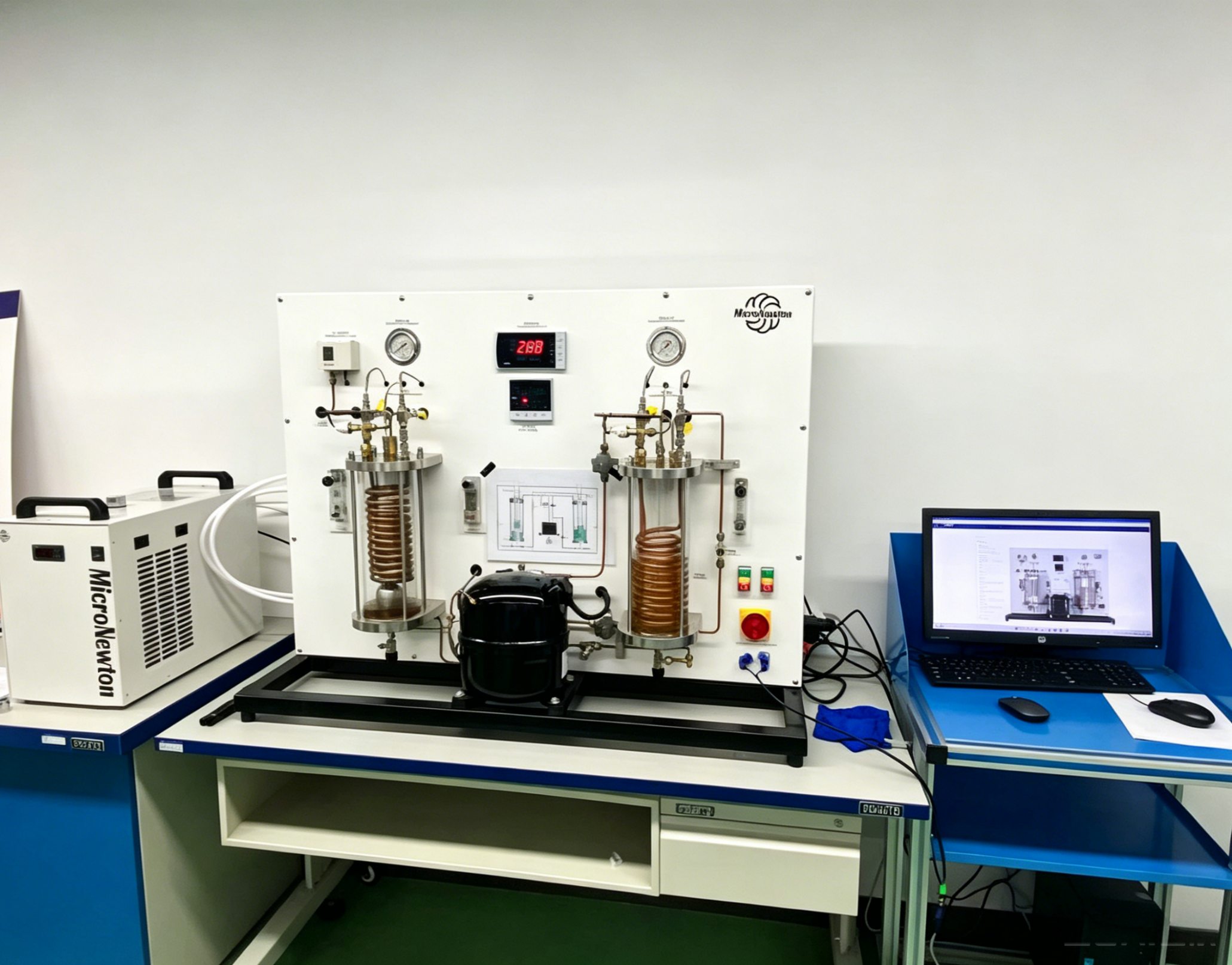

للجامعات والكليات التقنية ومعامل التعليم المهني الVapor  الجهاز التجريبي لدورة التبريد المضغوطة (يُسمى أيضًا جهاز اختبار دورة التبريد) عبارة عن معدات تدريس مختبرية احترافية لتخصصات الديناميكا الحرارية الهندسية وهندسة الطاقة والطاقة والتبريد وتكييف الهواء. يعيد مقعد التدريب على دورة التبريد إنتاج نظام تبريد حقيقي كامل بضغط البخار أحادي المرحلة، مما يساعد الطلاب على إتقان مبادئ التبريد، وقياس معامل التبريد COP، ورسم مخطط الرقم الهيدروجيني (الضغط الحراري)، ومقارنة دورة التبريد المثالية مع دورة التبريد الفعلية، ومراقبة ظواهر تبخر وتكثيف مادة التبريد بصريًا.

مبدأ العمل الأساسي لجهاز اختبار دورة التبريد

تتكون دورة التبريد بضغط البخار أحادي المرحلة من أربعة مكونات أساسية: الضاغط المحكم، والمكثف، وصمام الخانق التمدد، والمبخر. وفقًا للقانون الثاني للديناميكا الحرارية، يستهلك نظام التبريد الشغل الكهربائي لنقل الحرارة من مصدر الحرارة ذو درجة الحرارة المنخفضة إلى مصدر الحرارة ذو درجة الحرارة المرتفعة لتحقيق تأثير التبريد.

1. عملية الضغط: يمتص الضاغط المحكم بخار مادة التبريد ذات درجة الحرارة المنخفضة والضغط المنخفض من المبخر، ويضغط البخار إلى بخار مادة التبريد شديدة الحرارة والضغط المرتفع.
2. عملية التكثيف: يتدفق بخار سائل التبريد عالي الضغط إلى المكثف البصري، ويطلق الحرارة إلى ماء التبريد ويتكثف في سائل تبريد عالي الضغط. يمكن للمتعلمين مشاهدة تكثيف غاز التبريد مباشرة في قطرات سائلة داخل خزان مكثف شفاف.
3. عملية توسيع الاختناق: يمر سائل التبريد عالي الضغط عبر صمام التمدد من أجل الاختناق الأدياباتي. ينخفض ضغط سائل التبريد بشكل حاد بينما يظل المحتوى الحراري ثابتًا، ويتحول إلى بخار رطب منخفض الحرارة وضغط منخفض.
4. عملية التبخر: يدخل المبرد ثنائي الطور إلى المبخر البصري، ويمتص الحرارة من الماء المبرد ويغلي ويتحول إلى بخار. يمكن ملاحظة ظاهرة فقاعة الغليان الواضحة؛ ثم يعود بخار مادة التبريد إلى الضاغط لإنهاء دورة التبريد المغلقة.

الملامح الرئيسية للبخار  الجهاز التجريبي لدورة التبريد المضغوطة

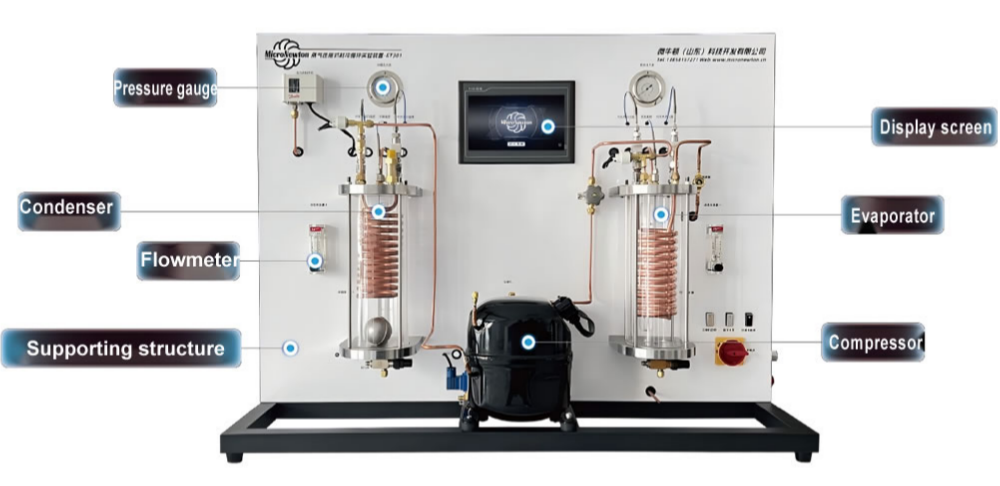

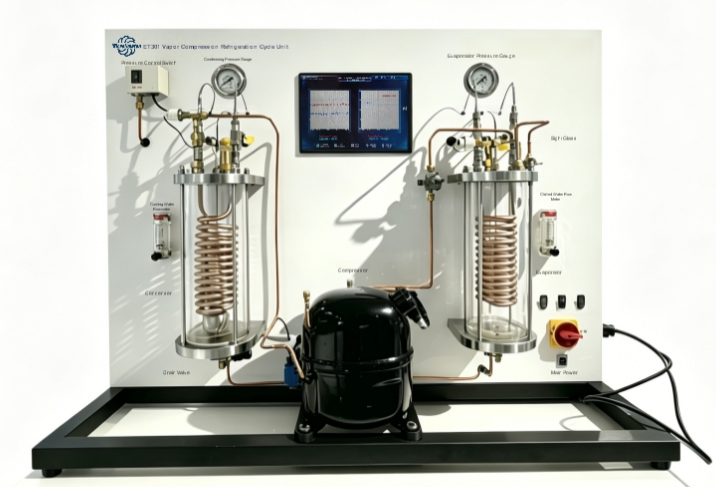

1. مكونات التبريد المرئية: يسمح المبخر والمكثف الأنبوبي الشفاف بالمراقبة المباشرة لغليان تبخر مادة التبريد وتقطير التكثيف، ولا يقتصر ذلك على الرسومات التخطيطية في الكتب المدرسية. تم وضع جميع أجزاء التبريد بشكل أنيق على لوحة المقعد لتسهيل عملية التدريس.

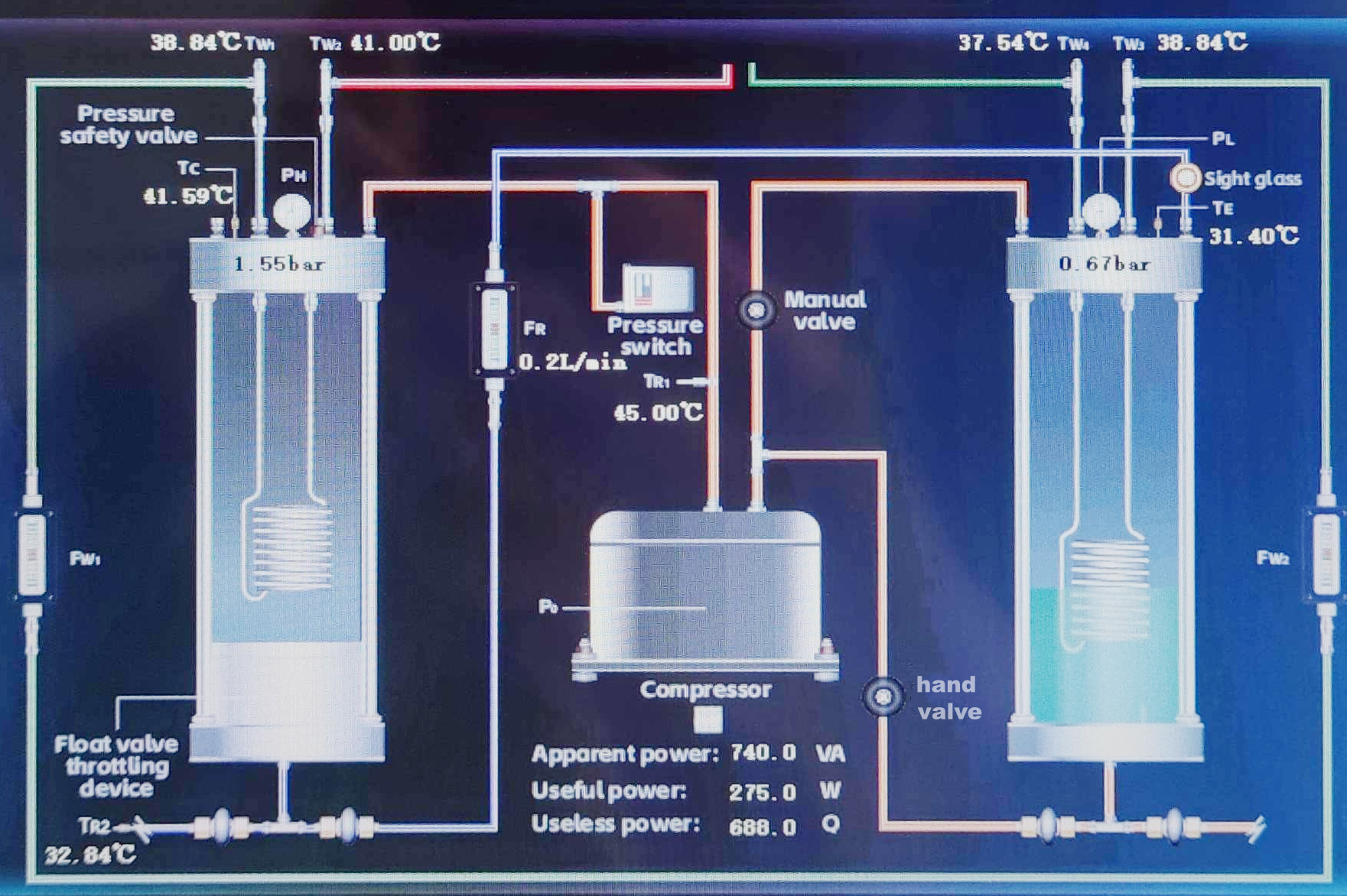

2. نظام قياس شامل متعدد المعلمات: تم تجهيز جهاز اختبار دورة التبريد هذا بمزدوجات حرارية متعددة القنوات من النوع T، ومقاييس ضغط عالية/منخفضة، ومقياس تدفق غاز التبريد، وأجهزة استشعار تدفق مياه التبريد والمياه المبردة، ووحدة اكتساب الطاقة. تتضمن المعلمات القابلة للقياس في الوقت الفعلي ضغط التبخر، وضغط التكثيف، ومعدل تدفق مادة التبريد، وقيم درجة الحرارة المتعددة النقاط، وجهد دخل الضاغط، والطاقة الحالية والنشطة. يمكن عرض كافة البيانات التجريبية على شاشة تعمل باللمس للتسجيل والمعالجة اللاحقة.
3. ظروف عمل قابلة للتعديل لتجارب التبريد المتنوعة: يمكن للمشغلين ضبط معدل تدفق مياه التبريد ومعدل تدفق المياه المبردة عبر صمامات التحكم اليدوية. من خلال تغيير درجة حرارة التكثيف ودرجة حرارة التبخر، يمكن للمستخدمين دراسة كيفية تأثير ظروف العمل على أداء نظام التبريد.
4. آلية حماية السلامة الكاملة: يدمج مقعد اختبار تعليم التبريد حماية قطع الضغط العالي للمكثف، وحماية الحمل الزائد الحراري للضاغط، وقطع الحمل الزائد الكهربائي وحماية التأريض. عندما يتجاوز ضغط المكثف قيمة العتبة، سيقوم النظام تلقائيًا بقطع مصدر طاقة الضاغط لضمان سلامة مشغل المختبر والجهاز.
5. مبرد صديق للبيئة: يستخدم مبردًا صديقًا للبيئة لتدوير التبريد بحلقة مغلقة، وهو مستقر للعمليات المعملية المتكررة للطلاب.

التجارب المعملية المتاحة على مقعد التدريب على دورة التبريد

يدعم هذا الجهاز التجريبي لدورة التبريد 5 تجارب تعليمية قياسية للديناميكا الحرارية الهندسية ومختبرات التبريد:

1. قياس معامل التبريد (COP) لدورة التبريد: حساب قدرة التبريد الفعلية وقيمة COP عبر طريقة توازن الحرارة بجانب الماء؛ تحليل العوامل المؤثرة على أداء التبريد.
2. مقارنة بين دورة التبريد الفعلية ودورة التبريد النظرية المثالية: جمع بيانات درجة حرارة الضغط، وتحديد موقع كل نقطة حالة على مخطط الرقم الهيدروجيني لغاز التبريد؛ مقارنة انحراف الدورة الحقيقية مع دورة التبريد النظرية لضغط البخار، وتحليل الخسائر التجريبية.
3. دراسة تغير أداء التبريد في ظل معدلات تدفق السوائل المختلفة: ضبط تدفق الماء المبرد ومياه التبريد، وتسجيل بيانات قوة التبريد وتباين COP، وبحث أداء التبادل الحراري للمبخر والمكثف.
4. ملاحظة ظواهر التبخر والتكثيف في دورة التبريد بضغط البخار: عرض مباشر لغليان مادة التبريد داخل المبخر وتكثيف القطرات داخل المكثف، وتعميق فهم انتقال الحرارة بتغير الطور في نظام التبريد.
5. اختبار منحنيات أداء التبريد تحت درجات حرارة تبخر مختلفة ودرجة حرارة التكثيف: تعديل ظروف ضغط النظام، ورسم منحنيات أداء COP مقابل درجة حرارة التبخر / التكثيف، وفهم كيفية تأثير المعلمات الحرارية على كفاءة وحدة التبريد.

تأتي جميع التجارب مع أدلة تجارب كاملة وجداول تسجيل البيانات وملحق مخطط الرقم الهيدروجيني للمعلمين والطلاب لإنهاء عملية كتابة تقرير المختبر بالكامل.
