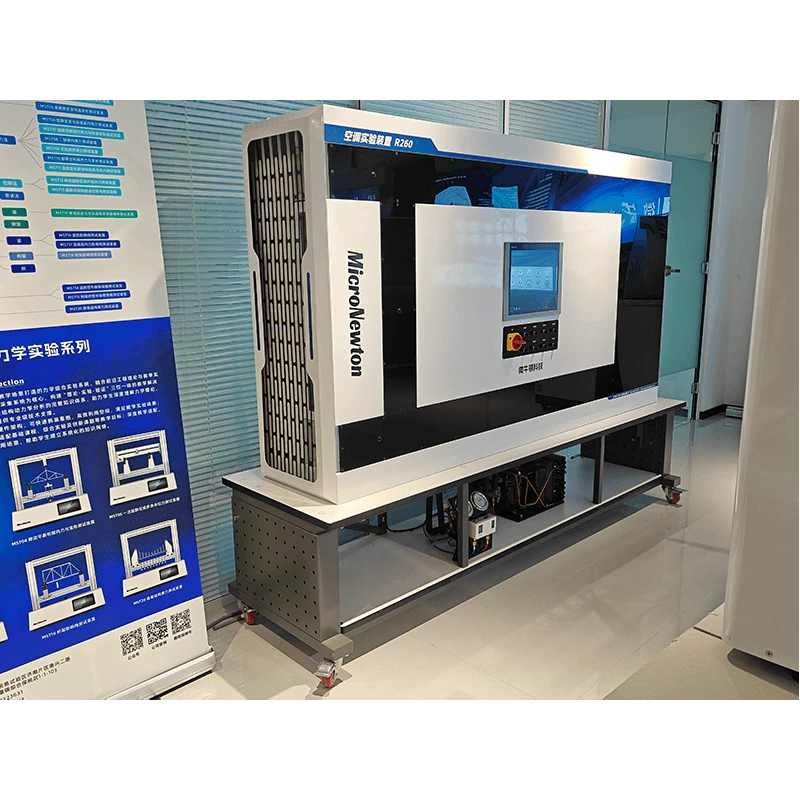

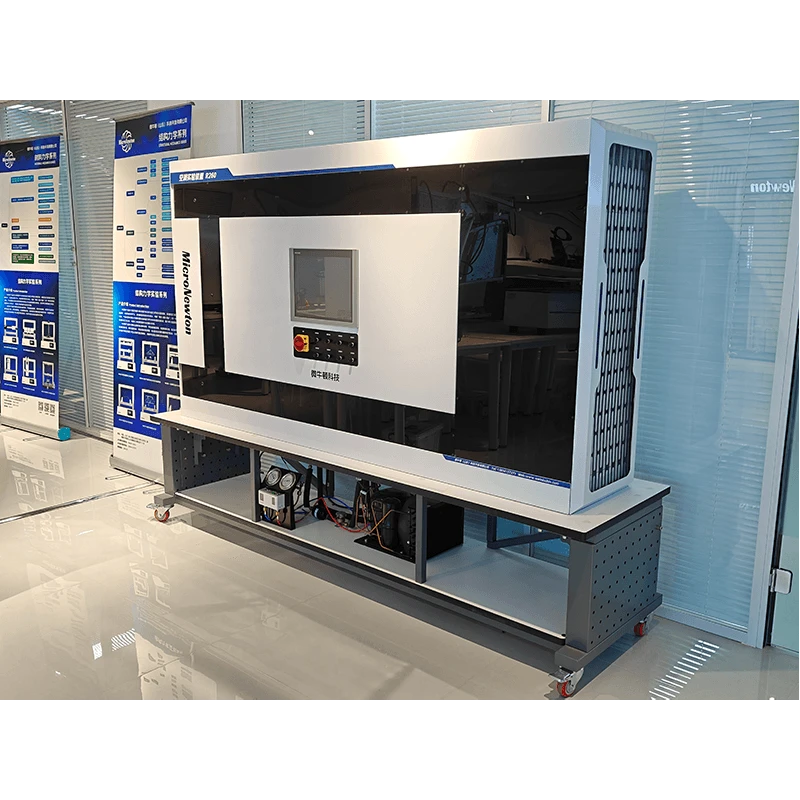

تكييف الهواء بالتبريد
هذه الوحدة عبارة عن معدات تجريبية تم تطويرها لتدريس تكييف الهواء HVAC، وتستخدم لدراسة عملية العمل ومبادئ التشغيل لأنظمة تكييف الهواء. يمكنه أداء تسخين الهواء، التبريد، الترطيب، وإزالة الرطوبة.
يتضمن النظام: شاشة تعمل باللمس، مرشح أساسي، مروحة متغيرة السرعة، قناة مربعة، مبخر، جهاز ترطيب، جهاز إعادة تسخين، مستشعر درجة الحرارة والرطوبة، مخمد الهواء، مقياس شدة الريح، إلخ. تعرض شاشة اللمس البيانات والمنحنيات التجريبية في الوقت الفعلي، بما في ذلك درجة حرارة الهواء/الرطوبة، وطاقة التسخين، وضغط الهواء، وضغط غاز التبريد ومعدل التدفق، وجهد الضاغط والتيار، وجهد المروحة، والمزيد.
شارك:
Added to cart successfully
الوظائف التجريبية
1. عرض عمليات تسخين الهواء، والتبريد، والترطيب، وإزالة الرطوبة، وإعادة التدوير، والخلط.
2. دراسة الترطيب/إزالة الرطوبة وحساب البخار الناتج من جهاز الترطيب.
3.التحقق من توازن الطاقة في عمليات تكييف الهواء.
4. تحليل تأثير إعادة التسخين في أنظمة تكييف الهواء.
5. إتقان طرق قياس حجم الهواء وممارسة حساب تدفق الهواء.
6. دراسة قوانين الترطيب وإزالة الرطوبة وتغيير المحتوى الحراري في إعادة التدوير.
7. التحقق من رطوبة الهواء الجاف والرطوبة الرطبة، ورسم مخططات عملية معالجة الهواء.
8. استخدام ورسم مخطط المحتوى الحراري والرطوبة (القياس النفسي) بكفاءة.
9. حساب استهلاك طاقة الضاغط وكفاءة التبريد.
سمات المنتج
|
نموذج المنتج |
R260 |
اسم المنتج |
الوحدة التجريبية لتكييف الهواء |
|
المواد الرئيسية |
الصاج المجلفن، سبائك الألومنيوم 6061 |
الأبعاد |
2218×550×1750 ملم |
|
وزن المنتج |
150 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ± 5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
صندوق تحميل خزان الترطيب ولوحة الغطاء |
وحدات اختيارية |
لا شيء |
