تكييف الهواء بالتبريد
تم تصميم هذه الوحدة لتدريس التجارب في التخصصات المتعلقة بالمضخات الحرارية، بما في ذلك الديناميكا الحرارية الهندسية، ومبادئ معدات التبريد، وتكنولوجيا المضخات الحرارية. وهو يدعم التجارب على معامل تسخين الضاغط، وتأثيرات درجة حرارة مصدر الماء على أداء المضخة الحرارية، وتأثير نسبة الضغط على الكفاءة، ومنحنيات الأداء تحت درجات حرارة التبخر/التكثيف المتفاوتة، ورسم مخططات الأس الهيدروجيني.
واستنادا إلى القانون الثاني للديناميكا الحرارية، يقوم النظام بنقل الحرارة من المصادر ذات درجات الحرارة المنخفضة (الماء، الهواء، الأرض) إلى المشتت الحراري ذو درجة الحرارة العالية عن طريق استهلاك الطاقة الكهربائية، وتحقيق التدفئة.
جميع مكونات دورة التبريد والتدفئة مرئية بوضوح ومرتبة بشكل أنيق على الطاولة. يتم عرض المعلمات الرئيسية - تدفق غاز التبريد، والضغط، ودرجة الحرارة، ودرجة حرارة الماء، وقوة الضاغط، وما إلى ذلك - في الوقت الفعلي على الشاشة.
شارك:
Added to cart successfully
الوظائف التجريبية
1. قياس الطاقة الكهربائية المدخلة، وحرارة الإخراج، وكفاءة التحويل.
2. رسم منحنيات أداء مادة التبريد تحت درجات حرارة تبخر وتكثيف مختلفة.
3. ارسم دورة ضغط البخار الفعلية على مخطط الأس الهيدروجيني وقارنها بالدورة المثالية.
4. التحقق من توازن الطاقة في نظام الدورة بأكمله.
5. تقييم تأثير نسبة ضغط الضاغط على كفاءة الضغط.
6. تحديد معامل انتقال الحرارة الإجمالي بين المبخر والمكثف.
7.تحليل تأثير مصادر المياه الساكنة ومصادر المياه المتدفقة على كفاءة المضخة الحرارية.
8.دراسة تأثير مكونات الحشو (التربة، الرمل، الماء) على كفاءة المضخة الحرارية.
9.دراسة تأثير محتوى الرطوبة في التربة/الرمال على كفاءة المضخة الحرارية.
10. دعم الأبحاث الموسعة حول أنظمة الطاقة المتكاملة بما في ذلك التخزين الحراري المتغير، وتكامل الطاقة المتعددة، وتخزين الطاقة.
سمات المنتج
|
نموذج المنتج |
R306 |
اسم المنتج |

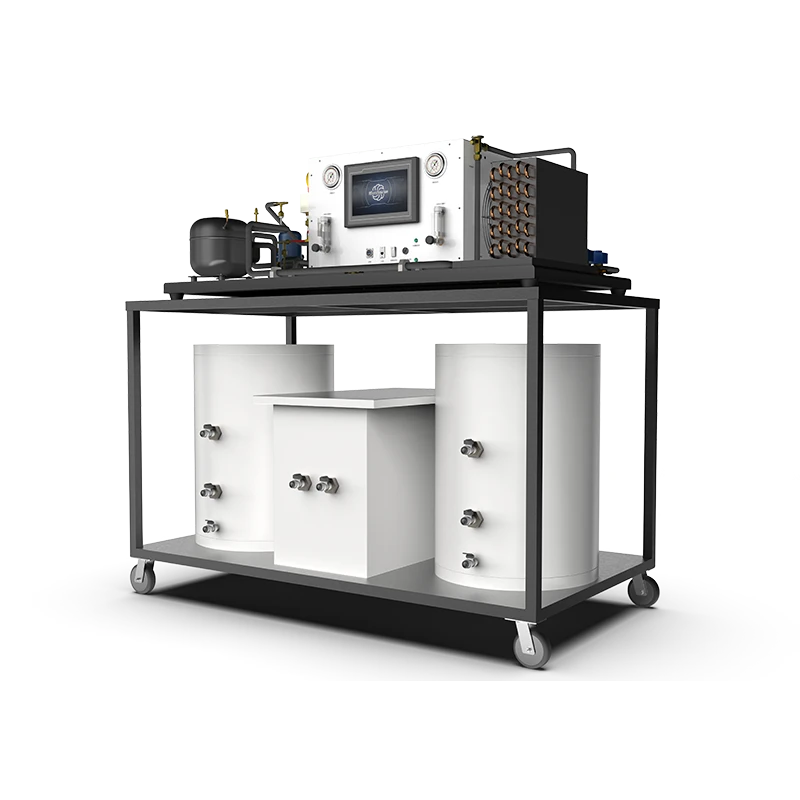

النظام التجريبي للمضخة الحرارية ثلاثية المصدر للهواء والماء والأرض |
|
المواد الرئيسية |
ورقة مجلفنة |
الأبعاد |
1500×830×1500 ملم |
|
وزن المنتج |
150 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ± 5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
2 قطعة من خزانات المياه العازلة سعة 60 لترًا، خزان التربة وجهاز التدفئة |
وحدات اختيارية |
لا شيء |
