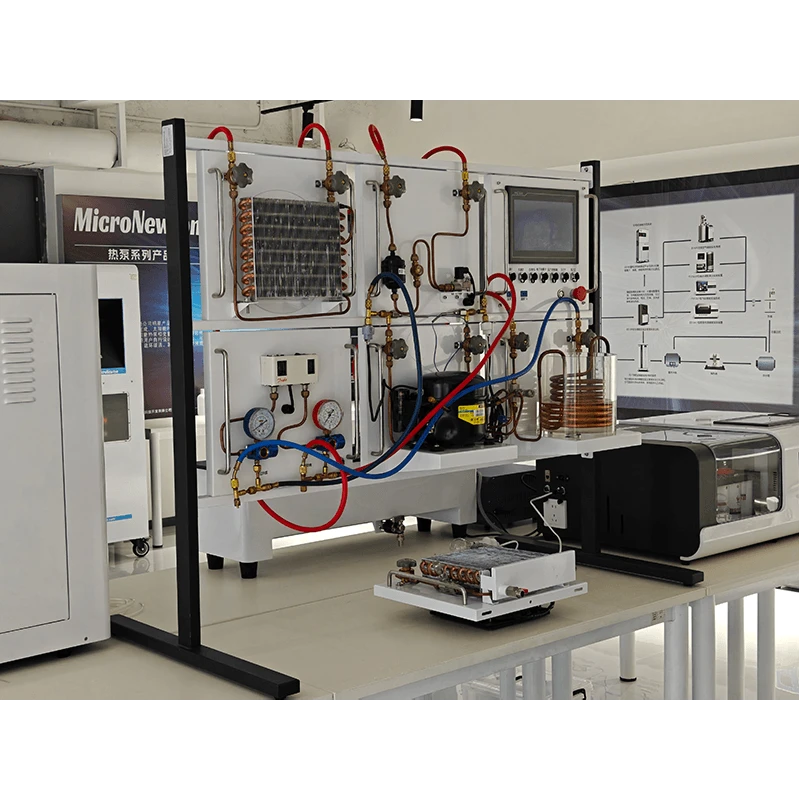

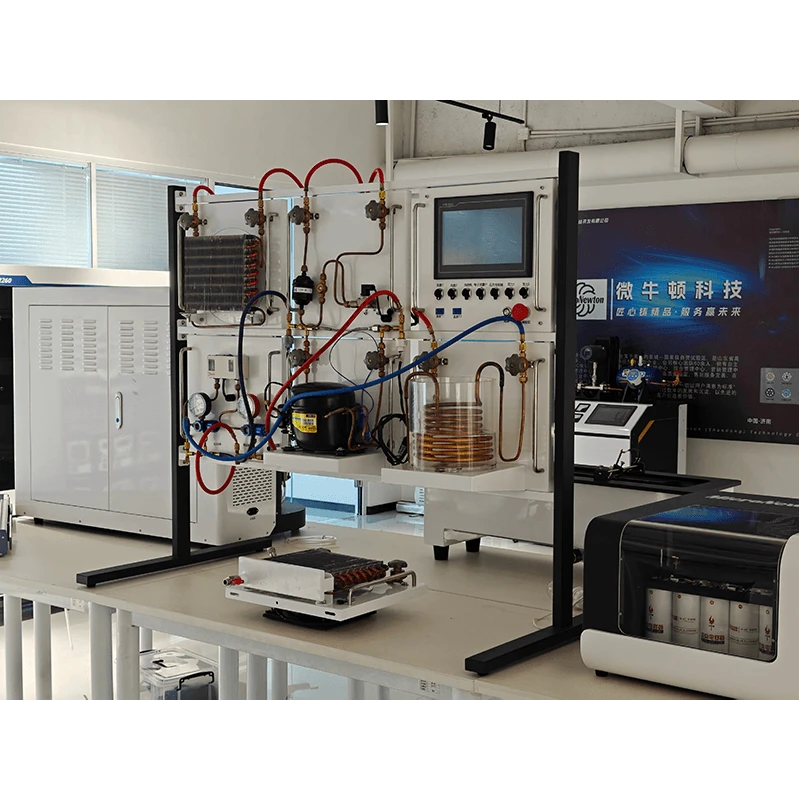

تكييف الهواء بالتبريد
هذه الوحدة عبارة عن نظام تدريب أساسي على التبريد مصمم لبرامج التبريد وتكييف الهواء. تم تصميمه حول الممارسات الصناعية لتركيب نظام التدفئة والتهوية وتكييف الهواء (HVAC)، وتشغيله، وصيانته، وهو يعمل على تطوير المهارات العملية للطلاب في الأنابيب، والأسلاك الكهربائية، واختبار الضغط، واكتشاف التسرب، والإخلاء، وشحن غاز التبريد، وتشغيل النظام.
يتكون النظام من 7 مكونات معيارية: وحدة الضاغط، ووحدة المكثف، ووحدتي المبخر، ووحدة التحكم في الضغط، ووحدة صمام الخانق، ووحدة لوحة التحكم الكهربائية. وهي مجهزة بوحدة تحكم صناعية تعمل باللمس والتي تعرض مخطط النظام ودرجة الحرارة في الوقت الحقيقي والضغط والطاقة والمنحنيات المميزة ذات الصلة.
شارك:
Added to cart successfully
الوظائف التجريبية
1. توضيح مبدأ التشغيل لنظام التبريد بضغط البخار.
2. إجراء تدريب عملي على أنابيب التبريد، والأسلاك، واختبار الضغط، واكتشاف التسرب، وضخ الفراغ، وشحن غاز التبريد، وتشغيل النظام.
3. تسهيل فهم ورسم مخطط الرقم الهيدروجيني لغاز التبريد لدورات ضغط البخار الحقيقية.
4. إظهار العمليات الرئيسية بصريًا: تفريغ الضاغط، وتكثيف مادة التبريد، والاختناق، وتبخر المبخر، وشفط الضاغط.
5. محاكاة إنذارات خطأ نظام التبريد والتدريب على استكشاف الأخطاء وإصلاحها.
سمات المنتج
|
نموذج المنتج |
R105 |
اسم المنتج |
وحدات التبريد الأساسية التدريب النظام |
|
المواد الرئيسية |
الصاج المجلفن، الأكريليك، النحاس |
الأبعاد |
1300×700×1600 ملم |
|
وزن المنتج |
70 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ± 5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
1 مضخة فراغ، 1 مجموعة من مقياس شحن غاز التبريد، 1 مجموعة من أدوات صيانة التبريد (الثني، قاطع الأنابيب، أداة الحرق) |
وحدات اختيارية |
لا شيء |
