الحوض والصرف

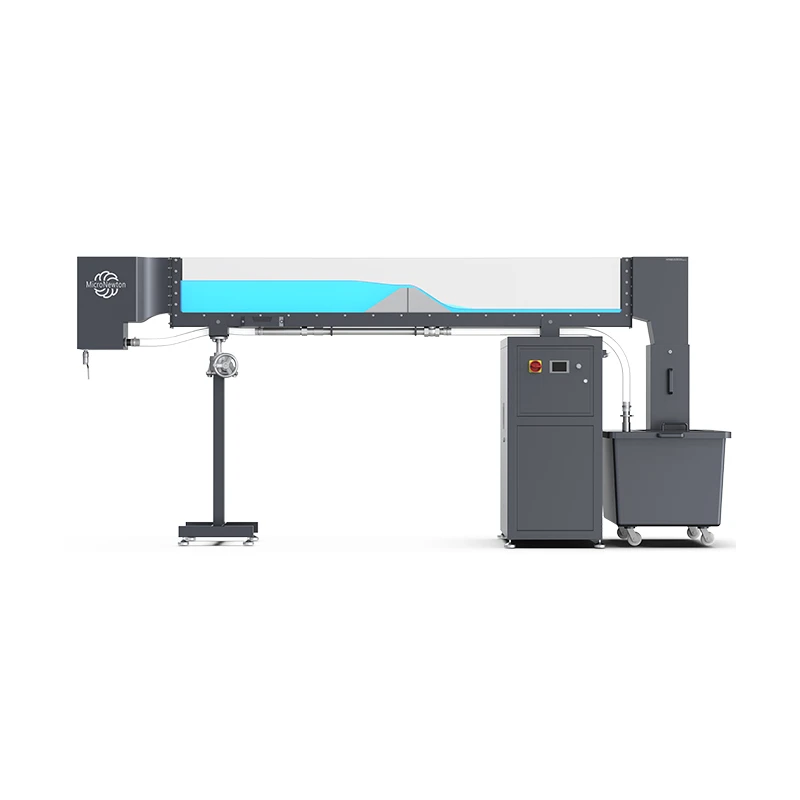

تم تصميم هذا الجهاز لدراسة ظواهر الجريان المختلفة في ميكانيكا الموائع. وهي مجهزة بمضخة دورانية لتوفير تدفق المياه للنظام. تشتمل الوحدة على بوابات ذات أشكال مختلفة، والسدود، وأرصفة الجسور، وسدود الفيضانات، ومولدات الأمواج، والأقسام المسطحة، من بين نماذج أخرى.
يمكن للنظام محاكاة مجموعة واسعة من ظواهر تدفق المياه وقياس المعلمات الهيدروليكية الرئيسية، مما يجعله ذا قيمة لتطوير المهارات العملية للطلاب ودعم البحوث الهيدروليكية.
شارك:
Added to cart successfully
وظائف تجريبية
1. محاكاة تدفق المياه في الأنهار والقنوات وقياس توزيع السرعة وتغيرات منسوب المياه.
2. ضع الألواح أو العوائق على الجدران السفلية أو الجانبية لمراقبة تطور الطبقة الحدودية وفصل التدفق وخصائص الاضطراب.
3.استخدام مولد الموجات لإنتاج موجات منتظمة أو غير منتظمة ودراسة انتشار الموجات وكسرها وانعكاسها وتفاعلها مع الهياكل.
4.ضع ركائز الجسور أو نماذج الأنابيب في المجرى لمحاكاة توزيع الضغط، وتساقط الدوامة (شارع دوامة كارمان)، والتحميل الهيكلي أثناء التدفق حول العوائق.
5. محاكاة تدفق السد، وتدفق البوابة، وهياكل السقوط، وقياس معاملات التفريغ، وانخفاض مستوى المياه، وفقدان الطاقة.
6. دراسة تشتت الملوثات وتيارات الكثافة والتدفق البيئي.
7. قم بحقن الفقاعات في التدفق باستخدام جهاز تهوية لدراسة حركة الفقاعات وخصائص خلط الغاز والسائل.
8. أضف الرواسب أو الحصى أو الجسيمات لمحاكاة تدفقات الحطام، وتجفيف قاع النهر، وتسوية الجسيمات، وسلوك البدء.
سمات المنتج
|
نموذج المنتج |
ح300 |
اسم المنتج |
2.5 متر المسايل |
|
المواد الرئيسية |
الزجاج المقسى، الصفيحة المجلفنة |

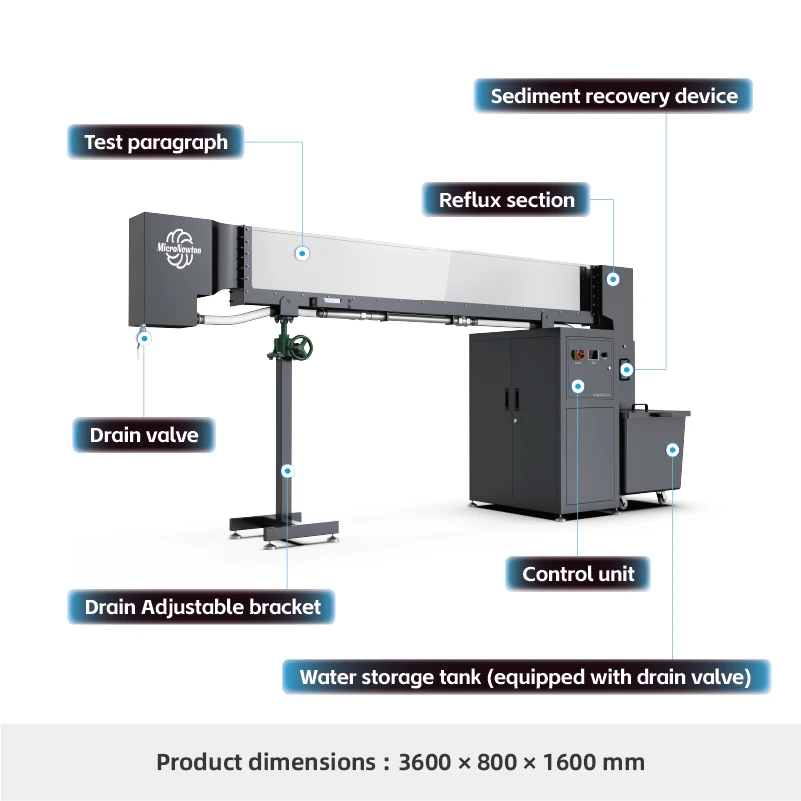

الأبعاد |
3600 × 800 × 1600 مم |
|
وزن المنتج |
185 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثية الأسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
1. مولد الموجة 2. البوابات بمختلف أشكالها (قطاعية، أسطوانية، إلخ) 3. السدود ذات الأشكال المختلفة (الهدار الحاجز، الهدار الفائض، الهدار الحدبي، إلخ.) 4. مجرى بارشال 5. ركائز الجسور ذات الأشكال المختلفة (اسطوانية، مستطيلة، الخ) 6. المجاري 7. مجاري السيفون 8. السرير الخشن |
