تم تصميم الجهاز التجريبي الشامل للاختبار الشامل للاستجابة الميكانيكية للشعاع متعدد الحالات MST06 خصيصًا للاختبار الشامل للخصائص الميكانيكية الهيكلية للشعاع، ودعم تجارب الحالات المتعددة مثل الساكنة والثابتة والمستمرة الحزم.
شارك:
Added to cart successfully
مقدمة المنتج

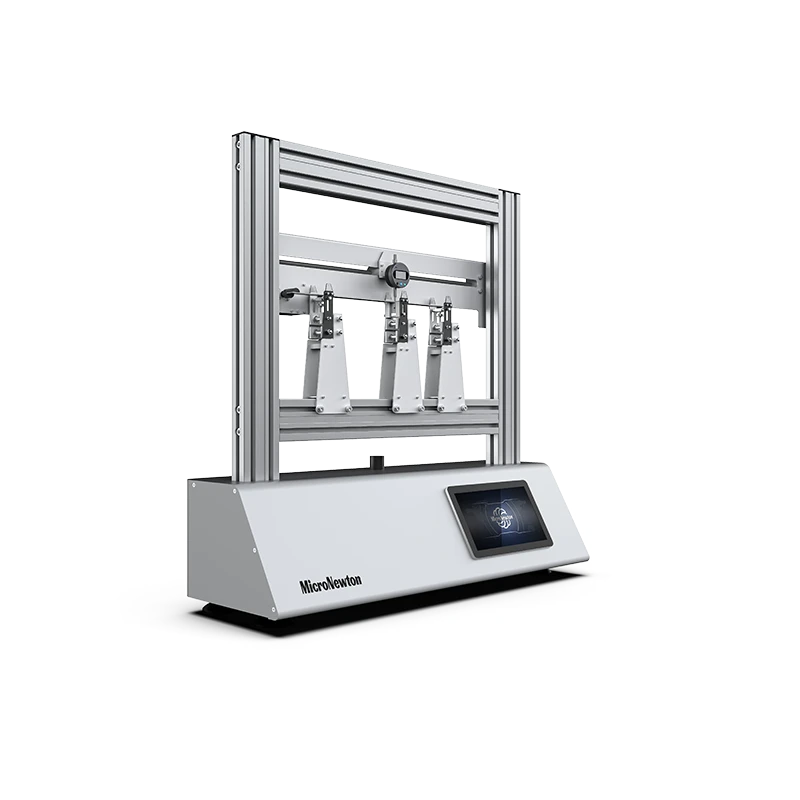

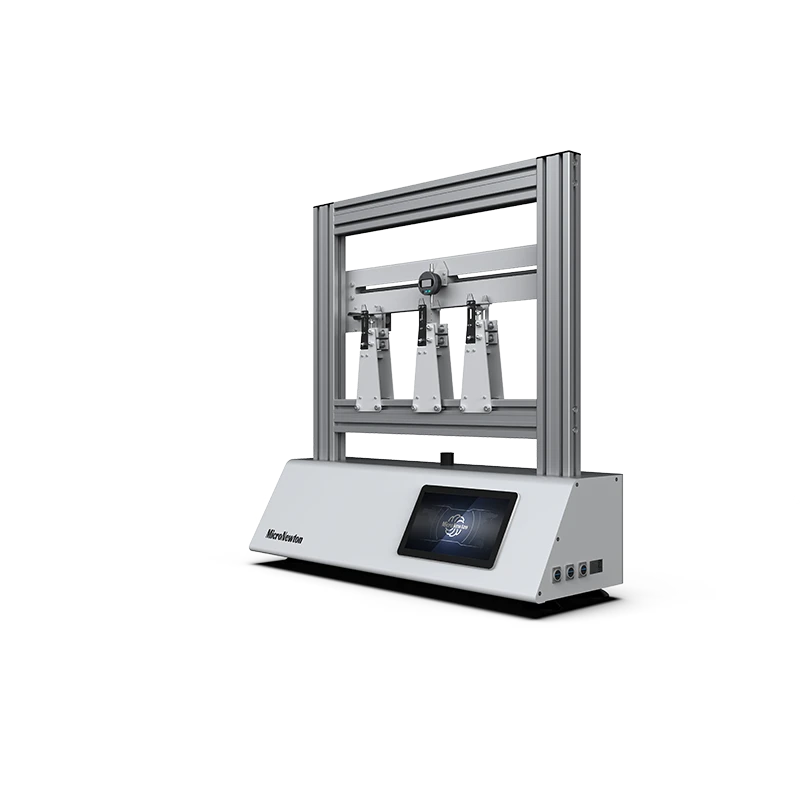

تم تصميم الجهاز التجريبي الشامل للاختبار الشامل للاستجابة الميكانيكية للشعاع متعدد الحالات MST06 خصيصًا للاختبار الشامل للخصائص الميكانيكية الهيكلية للشعاع، ودعم تجارب الحالات المتعددة مثل الساكنة والثابتة والمستمرة الحزم. الجهاز مجهز مع ثلاثة دعامات لقياس القوة الرأسية وهيكل مخصص لقياس العزم الثابت لنهاية الشعاع، والذي يمكنه الحصول بدقة على قوة رد الفعل الداعمة وبيانات القوة الداخلية؛ دمج اثنين من أجهزة استشعار الإزاحة عالية الدقة لرصد تغييرات انحراف بشكل متزامن جسم الشعاع، وأكمل أيضًا اختبار خط التأثير عن طريق تحريك الحمل. الجهاز لديه هيكل مستقر وسهل عملية، مناسب ل تدريس و بحث سيناريوهات في الجامعات, و يساعد لبشكل شامل تحليل ال ميكانيكية إجابة القوانين ل الحزم.
الميزة التجريبية
1
مواد مختلفة، ومعاملات مرنة مختلفة، واختلافات في القوى الزائدة غير المعروفة تحت نفس ظروف الحمل المركزة
2
نفس المادة، وموقع مختلف للحمل المركز، واختلافات في قوة التقييد وقوة زائدة غير معروفة للدعامات المختلفة
3
إتقان وتعزيز الحلول الأساسية للهياكل المفرطة الساكنة (مثل طريقة القيد الإضافية، واختيار النظام الأساسي)
4
فهم عقلانية الافتراضات النظرية من خلال تحليل الأخطاء التجريبية، مثل عدم خطية المواد ودقة الاستشعار
5
رسم خط تأثير عزم الانحناء وخط تأثير قوة القص وخط تأثير رد الفعل الداعم للقسم المحدد
6
قم بقياس القيمة العددية للكمية المادية المستهدفة بدقة عندما يكون حمل الوحدة في موضع محدد
سمات المنتج
|
نموذج المنتج |
MST06 |
اسم المنتج |
جهاز تجريبي للشامل اختبار من الاستجابة الميكانيكية متعدد حالة الحزم |
|
المواد الرئيسية |
غير القابل للصدأ فُولاَذ، الألومنيوم سبيكة |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
≥30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
أعزب مرحلة ثلاثة سلك, 220 فولت ± 5%, 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
