يعد الجهاز التجريبي لاختبار القوة الداخلية وإزاحة عقدة الإطار الصلب الفائق الاستاتيك MST14 من المعدات المتخصصة المستخدمة في تجارب الميكانيكا الإنشائية لدراسة خصائص التشوه وتوزيع القوة الداخلية لهياكل الإطار الصلبة المستوية تحت الحمل.
شارك:
Added to cart successfully
مقدمة المنتج
يعد الجهاز التجريبي لاختبار القوة الداخلية وإزاحة عقدة الإطار الصلب الفائق الاستاتيك MST14 من المعدات المتخصصة المستخدمة في تجارب الميكانيكا الإنشائية لدراسة خصائص التشوه وتوزيع القوة الداخلية لهياكل الإطار الصلبة المستوية تحت الحمل.

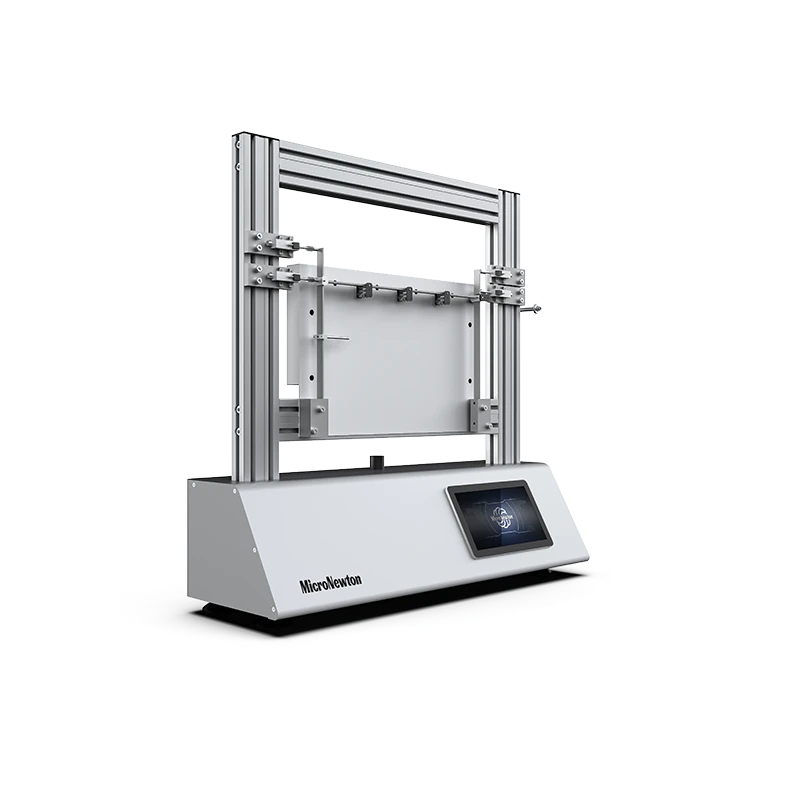

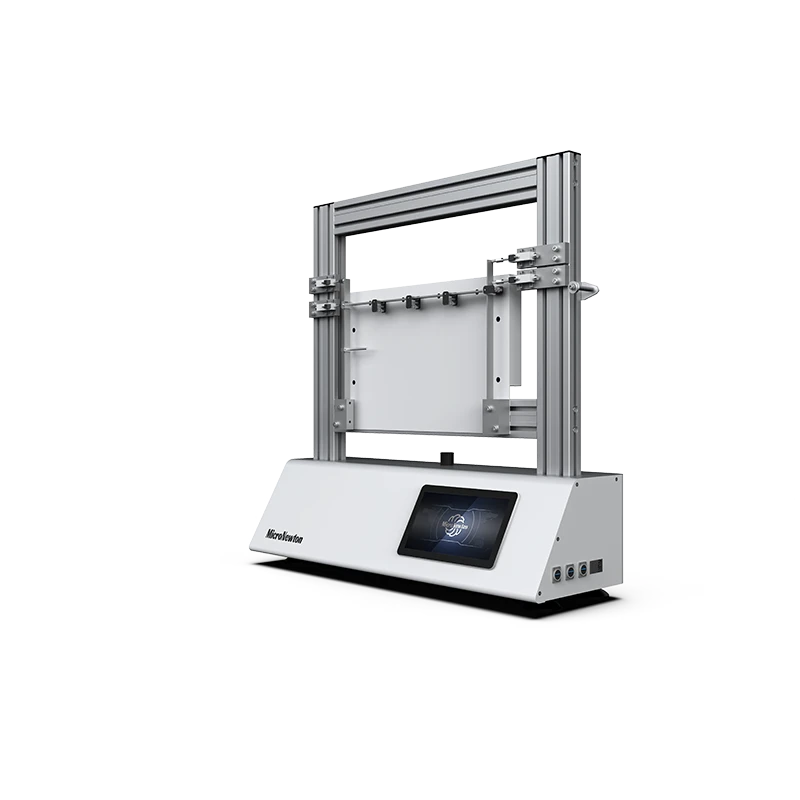

يتكون الجهاز من لوحة خلفية مجهزة مع هيكل بوابة الألومنيوم، على حيث يوجد 8 مقاييس ضغط موزعة، 4 منها موزعة بالتساوي على العارضة المتقاطعة والأربعة الأخرى تقع على العارضتين الرأسيتين للبوابة. يتم استخدام أربعة أجهزة استشعار للإزاحة لقياس الإزاحة الجانبية وزاوية الدوران لعقدة البوابة. تم تجهيز جهاز الاختبار التجريبي بأداة اكتساب السلالة الثابتة، ويتم جمع السلالة في كل موضع من خلال أداة اكتساب السلالة الثابتة. جوهر هذا الجهاز يكمن في قياس زاوية الدوران والإزاحة الأفقية للعقد الجامدة بدقة، و التحقق ال حساب نتائج ل النزوح طريقة و عزم الدوران توزيع
طريقة.
الميزة التجريبية
1
قياس إزاحة العقدة الصلبة: ①الإزاحة الجانبية الأفقية: قم بقياس الإزاحة الجانبية للإطار الصلب تحت الأحمال الأفقية، أو الأحمال الرأسية غير المتماثلة، أو القوى المزدوجة. هذه هي الميزة الأكثر أهمية التي تميز الإطارات الصلبة عن الحزم المستمرة. زاوية العقدة: قياس الزاوية عند تقاطع الكمرات والأعمدة. عند العقدة الصلبة تكون زاوية نهاية الحزمة مساوية لزاوية نهاية العمود، وهي إحدى الافتراضات الأساسية لطريقة الإزاحة
2
قياس القوة الداخلية في نهاية القضيب: ①قم بقياس لحظة الانحناء وقوة القص والقوة المحورية لقاعدة العمود وأعلى العمود ونهاية العارضة من خلال مقاييس الضغط أو مستشعرات القوة. ارسم مخطط عزم الانحناء، ومخطط قوة القص، والمخطط المحوري للإطار الصلب.
3
التحقق من المعادلة النموذجية لطريقة الإزاحة: ①تحقق من العلاقة بين المجهولات الأساسية (الإزاحة الزاوية للعقدة والإزاحة الخطية) والأحمال الخارجية. التحقق من المعنى الفيزيائي لمعامل الصلابة kij (قوة رد الفعل الناتجة عن إزاحة الوحدة)
سمات المنتج
|
نموذج المنتج |
MST14 |
اسم المنتج |
تجريبي جهاز للتشوه و القوة الداخلية اختبار ل بشكل ثابت غير محدد جامد إطار |
|
المواد الرئيسية |
الألومنيوم |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
≥30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
أعزب مرحلة ثلاثة سلك, 220 فولت ± 5%, 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
