قوة تقييد الإطار الصلب للغاية MST07 واختبار الإزاحة الجهاز التجريبي عبارة عن وحدة تجريبية تم تطويرها خصيصًا لتدريس الميكانيكا الإنشائية.
شارك:
Added to cart successfully
مقدمة المنتج

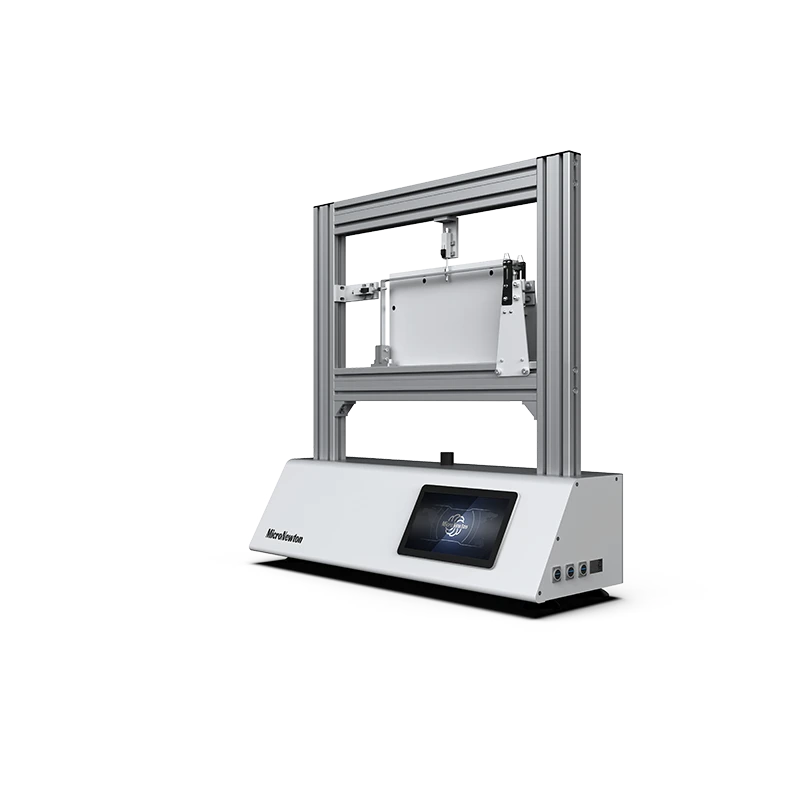

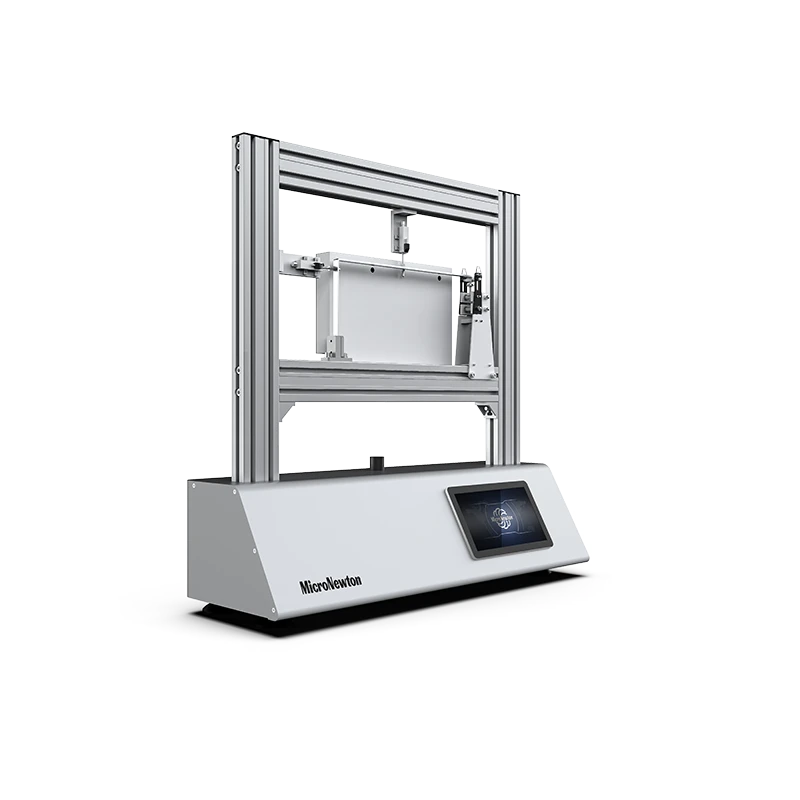

قوة تقييد الإطار الصلب للغاية MST07 واختبار الإزاحة الجهاز التجريبي عبارة عن وحدة تجريبية تم تطويرها خصيصًا لتدريس الميكانيكا الإنشائية. تم تصميم هذا الجهاز على أساس متطلبات تطبيق الهندسة المدنية والهندسة الميكانيكية، ويتكون من لوحة تثبيت العينة، ووحدة قياس القوة الداخلية ذات الإطار الصلب الكابولي، ومستشعر قوة اللمس. يمكنه محاكاة حالة الضغط لإطار صلب ناتئ غير محدد بشكل ثابت، وقياس الإزاحة الأفقية/الرأسية، وقوة رد الفعل الداعمة، والقوى الداخلية للهيكل تحت الحمل في الوقت الفعلي من خلال مستشعرات الإزاحة ومقاييس الشد عالية الدقة. ويدعم النظام المقارنة البديهية بين البيانات المقاسة والحسابات النظرية. استخدام قوة طُرق، تحضير هو - هي ان مثالي تدريس أداة ل دراسة ال صفات لبشكل ثابت غير محدد الهياكل و التحقق ال أساسي مبادئ ل قوة طُرق.
الميزة التجريبية
1
يمكن إنشاء إطار صلب ناتئ مفرط الاستاتيك لإظهار النظام الأساسي والمجهولات الأساسية لطريقة القوة بشكل مرئي عن طريق إزالة القيود الزائدة
2
قياس قوة رد الفعل الداعم ولحظة الانحناء: استخدام الطرف B لقراءة قوة القيد الزائدة مباشرة، جنبًا إلى جنب مع ذراع القوة لحساب لحظة انحناء دعم المفصلة الثابتة، والتحقق من معادلة التوازن الثابت
3
تحليل القوة الداخلية للأعضاء: باستخدام مقاييس الانفعال المرتبطة بالأعضاء، يتم جمع إجهاد الانحناء وإجهاد الشد بشكل منفصل، ويتم حساب لحظة انحناء القسم والقوة المحورية باستخدام صيغ للتحقق من مبدأ طريقة القسم
4
مراقبة إزاحة التشوه: تقوم أجهزة استشعار الإزاحة المزدوجة المدمجة بقياس الإزاحة الأفقية للهيكل والانحراف الرأسي لنقطة منتصف العارضة، على التوالي، لتحليل قانون تشوه الهيكل تحت الأحمال المركزة
سمات المنتج
|
نموذج المنتج |
MST07 |
اسم المنتج |
جهاز تجريبي لاختبار قوة القيد والإزاحة الاستاتيكية غير محدد جامد إطار |
|
المواد الرئيسية |
غير القابل للصدأ فُولاَذ، الألومنيوم سبيكة |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
≥30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
سingle مرحلة ثلاثة سلك, 220 فولت ± 5%, 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
