الميكانيكا الإنشائية
إن الجهاز التجريبي لاختبار تشوه الانحناء وقوة تقييد الإطار الصلب الثابت MST02 هو عبارة عن وحدة تجريبية تم تطويرها خصيصًا لتدريس الميكانيكا الإنشائية. تم تصميم هذا الجهاز على أساس متطلبات تطبيق الهندسة المدنية والهندسة الميكانيكية، ويدمج أشكالًا تجريبية مختلفة مثل الكابولي، والدعم البسيط، والإطار الصلب ثلاثي المفصلات.
شارك:
Added to cart successfully
مقدمة المنتج

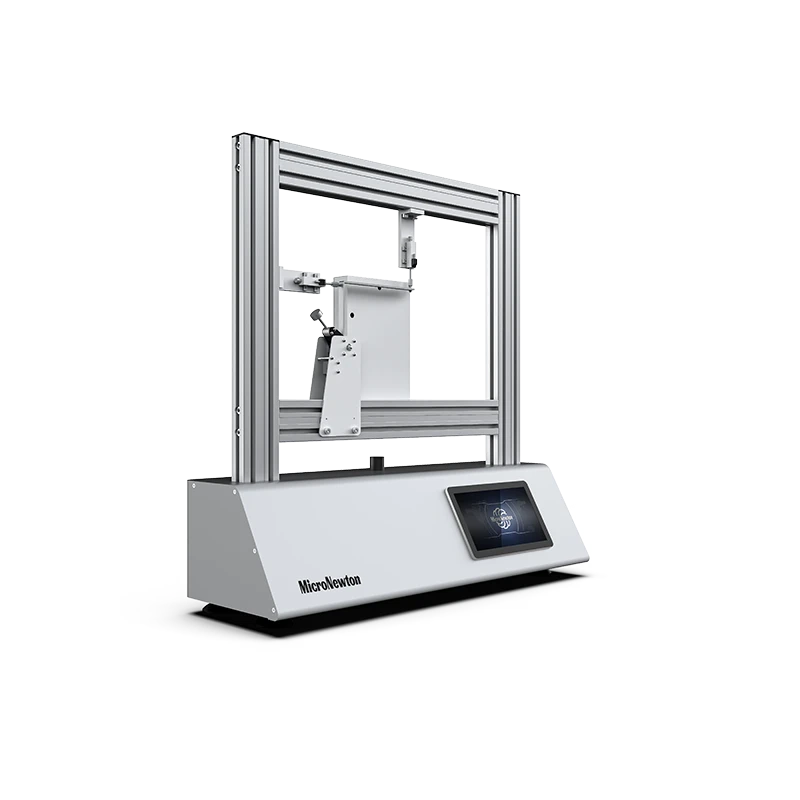

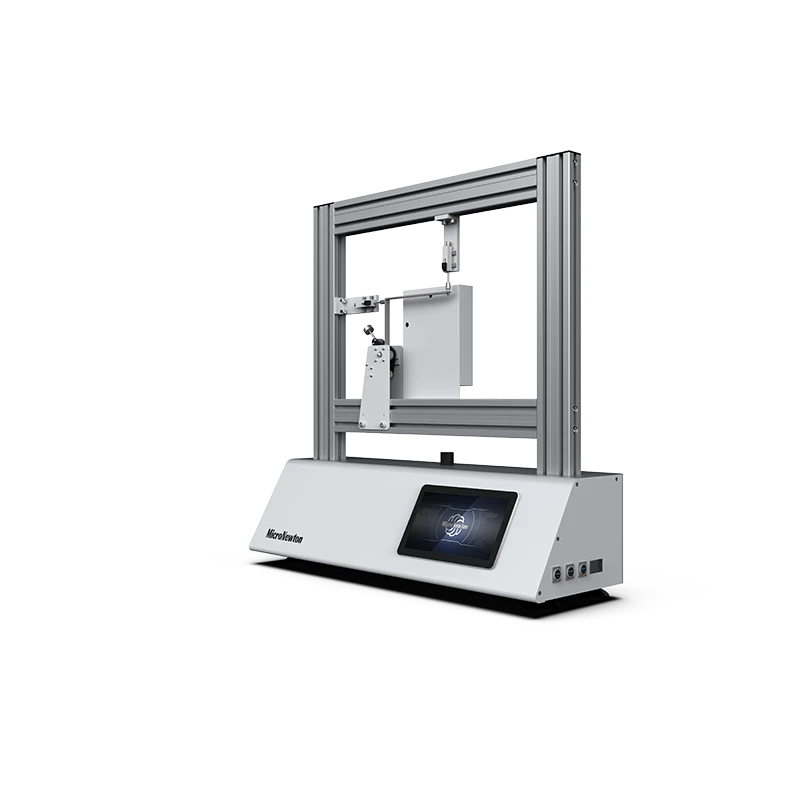

إن الجهاز التجريبي لاختبار تشوه الانحناء وقوة تقييد الإطار الصلب الثابت MST02 هو عبارة عن وحدة تجريبية تم تطويرها خصيصًا لتدريس الميكانيكا الإنشائية. تم تصميم هذا الجهاز على أساس متطلبات تطبيق الهندسة المدنية والهندسة الميكانيكية، ويدمج أشكالًا تجريبية مختلفة مثل الكابولي، والدعم البسيط، والإطار الصلب ثلاثي المفصلات. يمكنه اختبار قوة رد الفعل الداعمة بدقة، ولحظة الانحناء وتشوه الانحناء للإطار الصلب تحت الحمل، وتحقيق مقارنة بديهية بين الحساب النظري والبيانات المقاسة، ومساعدة الطلاب بشكل فعالفي فهم ال ضغط صفات و تشوه القوانين ل ال جامد إطار بناء.
الميزة التجريبية
1
اختبار قوة رد الفعل الداعم: باستخدام أجهزة استشعار الضغط وهياكل ذراع القوة، يتم قياس قوة الدفع الأفقي وقوة رد الفعل الرأسي عند دعامة الإطار الصلب مباشرة للتحقق من ظروف التوازن الثابت
2
قياس القوة الداخلية للأعضاء: باستخدام تقنية قياس إجهاد الجسر الكامل، يتم جمع إجهاد الانحناء وإجهاد الشد للأعضاء بشكل منفصل، ويتم حساب عزم الانحناء المقطعي والقوة المحورية عن طريق استبدالهما في الصيغة
3
مراقبة إزاحة التشوه: مجهزة بمقياس رقمي ومستشعر للإزاحة، يمكنها قياس الإزاحة الأفقية، والإزاحة الرأسية، والتغيرات الزاوية للإطار الصلب تحت الحمل بشكل متزامن
4
محاكاة متعددة الحالات: تدعم التجميع في ثلاثة أشكال هيكلية نموذجية: إطار صلب ناتئ، إطار صلب مدعوم ببساطة، وإطار صلب ثلاثي المفصلات، لتلبية متطلبات اختبار الأداء الميكانيكي في ظل ظروف قيود مختلفة
سمات المنتج
|
نموذج المنتج |
MST02 |
اسم المنتج |
قوة تقييد الإطار الصلب الثابت وجهاز تجريبي لتشوه الانحناء |
|
المواد الرئيسية |
الألومنيوم سبيكة, غير القابل للصدأ فُولاَذ |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
≥30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
أعزب مرحلة ثلاثة سلك, 220 فولت ± 5%, 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
