اختبار القوة الداخلية لنهاية الحزمة غير المحددة بشكل ثابت MST13 تجريبي الجهاز هو المعدات الأساسية المستخدمة في الهيكلية ميكانيكا التجارب ل يذاكر خصائص الإجهاد للكمرات المستمرة أو الكمرات الثابتة عند كلا الطرفين (امتداد واحد متعدد غير محدد بشكل ثابت).
شارك:
Added to cart successfully
مقدمة المنتج

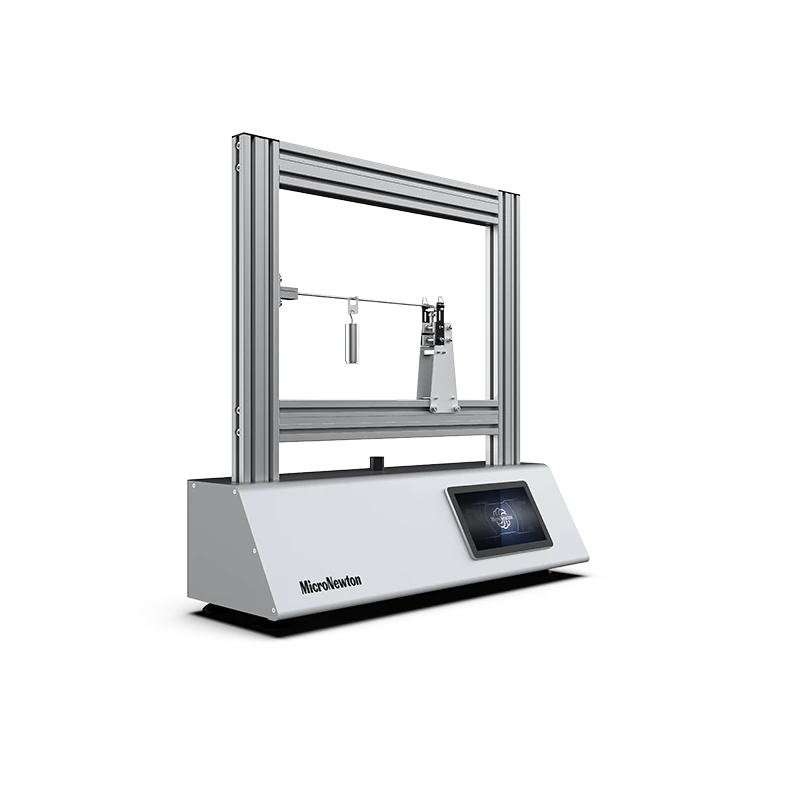

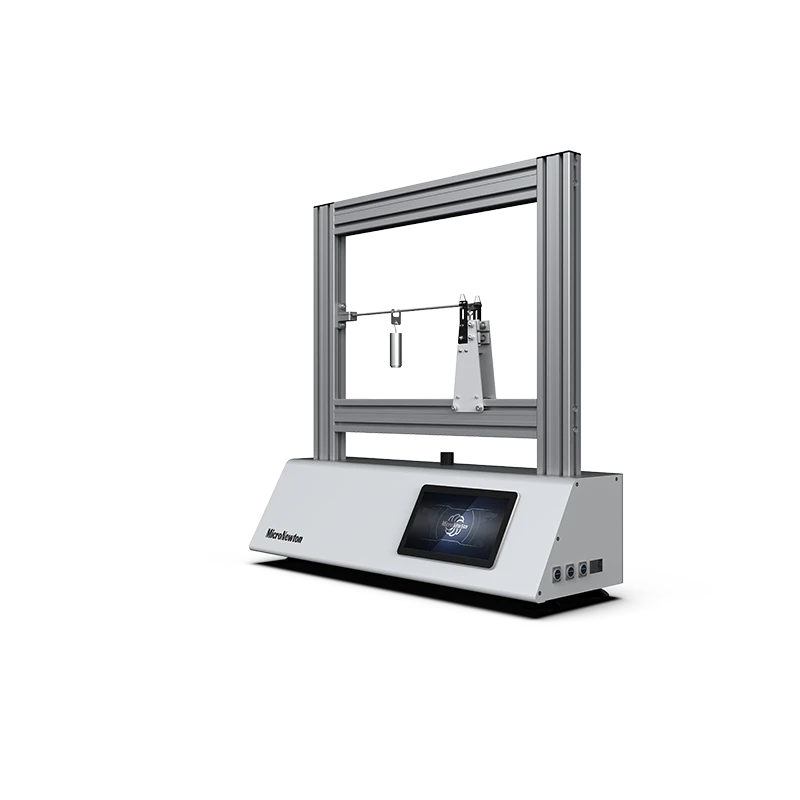

اختبار القوة الداخلية لنهاية الحزمة غير المحددة بشكل ثابت MST13 تجريبي الجهاز هو المعدات الأساسية المستخدمة في الهيكلية ميكانيكا التجارب ل يذاكر خصائص الإجهاد للكمرات المستمرة أو الكمرات الثابتة عند كلا الطرفين (امتداد واحد متعدد غير محدد بشكل ثابت).
الرئيسي ميزة هذا الجهاز هو القدرة إلى مباشرة قياس الانحناء لحظة وقوة القص المتولدة عند دعم (نهاية القضيب) للشعاع تحت الحمل، وبالتالي التحقق من نتائج الحساب لطريقة القوة، وطريقة الإزاحة، وطريقة توزيع عزم الانحناء. إنها أداة تعليمية رئيسية لفهم إعادة توزيع القوى الداخلية في الهياكل غير المحددة بشكل ثابت وتأثيرات تسوية/تناوب الدعم.
الميزة التجريبية
1
قياس لحظة الانحناء في نهاية القضيب مباشرة: هذه هي الميزة الأكثر تميزًا في الجهاز. قم بتحويل "لحظة الانحناء" التي يصعب قياسها إلى "قوة" قابلة للقياس، وذلك لقراءة القيمة العددية مباشرة لحظه الانحناء ذات النهاية الثابتة أو لحظة الانحناء الداعمة للشعاع المستمر
2
قياس قوة القص نهاية القطب وقوة رد الفعل للدعم
3
التحقق من حل نظرية فرط الساكنة: ①طريقة القوة: التحقق من حساب قوة القيد الزائدة (لحظة الانحناء). طريقة الإزاحة/طريقة توزيع لحظة الانحناء: من خلال قياس زاوية دوران العقدة (مقياس القرص الاختياري) ولحظة الانحناء النهائية للقضيب، يتم التحقق من دقة معامل الصلابة ومعامل التوزيع ومعامل النقل
4
رسم خطوط تأثير القوة الداخلية: نقل الأحمال، ورسم خطوط تأثير عزم الانحناء الداعم وخطوط تأثير قوة رد الفعل الداعمة، وتحديد موضع الحمل الأكثر سلبية
5
محاكاة إزاحة الدعم والدوران: إنشاء تسوية دعم (إزاحة عمودية) بشكل مصطنع أو دعم الدوران، وقياس القوى الداخلية الإضافية الناتجة عن ذلك، والتحقق من حساسية الهياكل غير المحددة بشكل ثابت لتشوه الأساس
سمات المنتج
|
نموذج المنتج |
MST13 |
اسم المنتج |
جهاز تجريبي للاختبار داخلي القوات في نهاية فترة واحدة غير محددة بشكل ثابت شعاع |
|
المواد الرئيسية |
الألومنيوم سبيكة, غير القابل للصدأ فُولاَذ |
تحديد |
≥1000 × 400 × 1000 مم |
|
وزن المنتج |
≥30 كجم |
بيئة التشغيل |
غرفة درجة حرارة، نسبي رطوبة ≤ 85% |
|
مدخلات الطاقة |
أعزب مرحلة ثلاثة سلك, 220 فولت ± 5%, 50 هرتز/60 هرتز | ||
|
الوحدات المطلوبة |
لا أحد |
وحدات اختيارية |
لا أحد |
