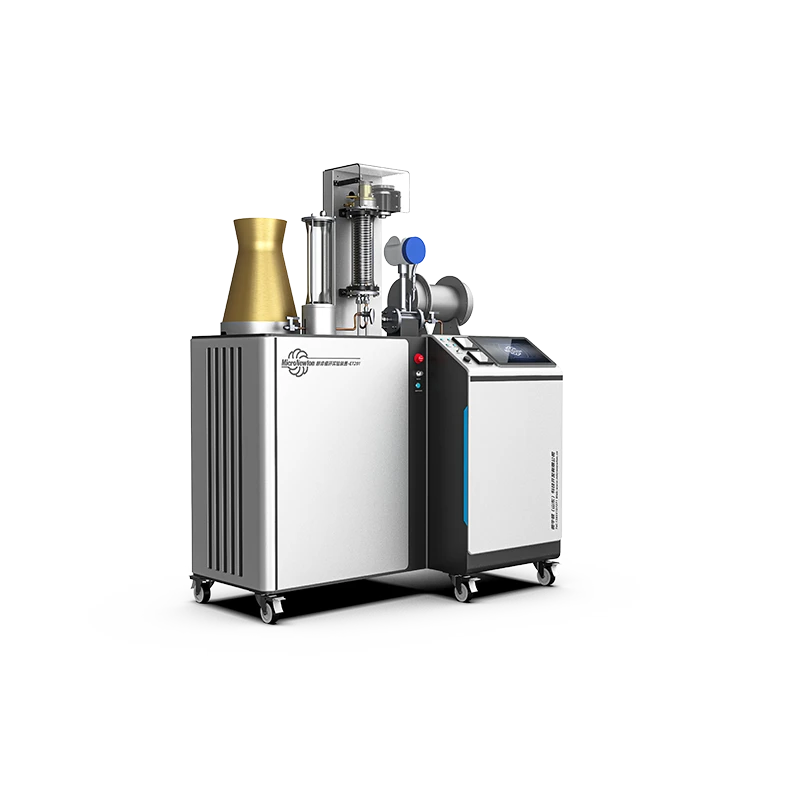

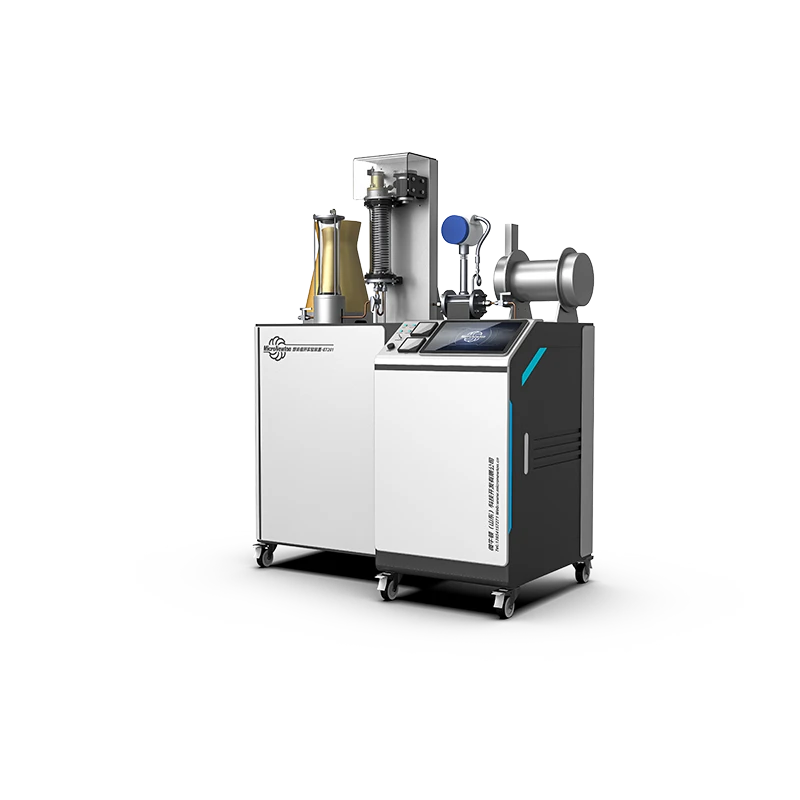

الجهاز التجريبي لدورة رانكين

هذا المنتج عبارة عن نظام دورة ديناميكي حراري يحول الطاقة الحرارية إلى عمل ميكانيكي/كهربائي. يتم استخدامه لتوضيح عملية تشغيل توليد الطاقة من التوربينات البخارية ودراسة العمليات الديناميكية الحرارية الأساسية، بما في ذلك الضغط المتساوي الانتروبيا، وإضافة الحرارة بالضغط الثابت، والتمدد المتساوي الانتروبيا، وتكثيف الضغط الثابت، مما يساعد المستخدمين على فهم مبدأ عمل دورة رانكين.

يتكون النظام بشكل رئيسي من غلاية بخارية، مولد توربيني، مكثف، خزان إمداد المياه، ومضخة مياه. تم تصميم الوحدة على أساس المنتجات الصناعية الحقيقية مع التصغير. وهو يدعم التكوين المرن من خلال السماح باتصالات النظام الفردية أو المتعددة.

توفر وحدة الحصول على البيانات والتحكم فيها مركزيًا وظائف جمع البيانات وتحليلها. فهو يقيس معلمات المدخل والمخرج لكل وحدة، بما في ذلك درجة الحرارة والضغط والطاقة الكهربائية، ويتيح التحكم في حالة التشغيل وعرض الحالة في الوقت الفعلي.

من خلال التصميم والتطوير المبتكر، يضمن النظام التشغيل الفعال والمستقر والآمن مع توفير قابلية التوسع والصيانة بشكل جيد. نظام البيانات مفتوح ويدعم تخصيص المستخدم، مما يتيح التوسع متعدد التخصصات.

تعرض وحدة العرض مخططات تشغيل النظام، والمنحنيات الديناميكية، والمراقبة في الوقت الحقيقي لجميع نقاط القياس، بما في ذلك درجة الحرارة والضغط وضغط التكثيف ومعدل التدفق وجهد التشغيل والتيار والطاقة.

استفسر الآن المنتجات التالية إضافة إلى القائمة

سمات المنتج

نموذج المنتج	ET201	اسم المنتج	الأجهزة التجريبية لدورة رانكين
المواد الرئيسية	ألواح الصلب المجلفن، الفولاذ المقاوم للصدأ 304	الأبعاد	1350 × 750 × 1660 ملم
وزن المنتج	180 كجم	بيئة التشغيل	درجة حرارة الغرفة، ر الرطوبة النسبية ≥ 85% ; مختبر مجهز بأنظمة إمدادات المياه والصرف الصحي
مدخلات الطاقة	مرحلة واحدة ثلاثية الأسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز 110 فولت ±5%، 50 هرتز/60 هرتز
الوحدات المطلوبة	مولد البخار الكهرومغناطيسي	وحدات اختيارية	لا شيء
