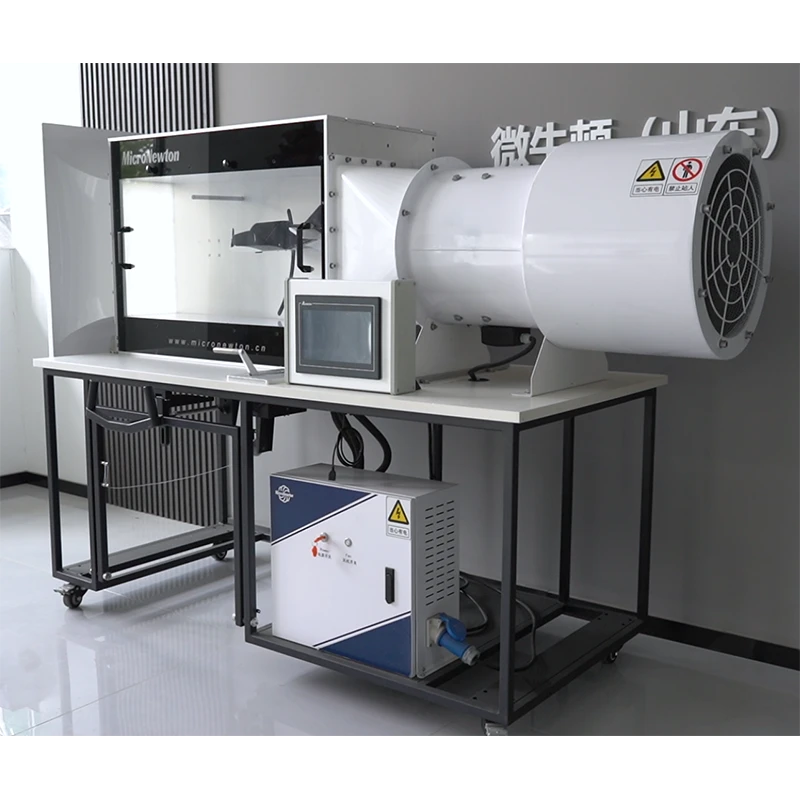

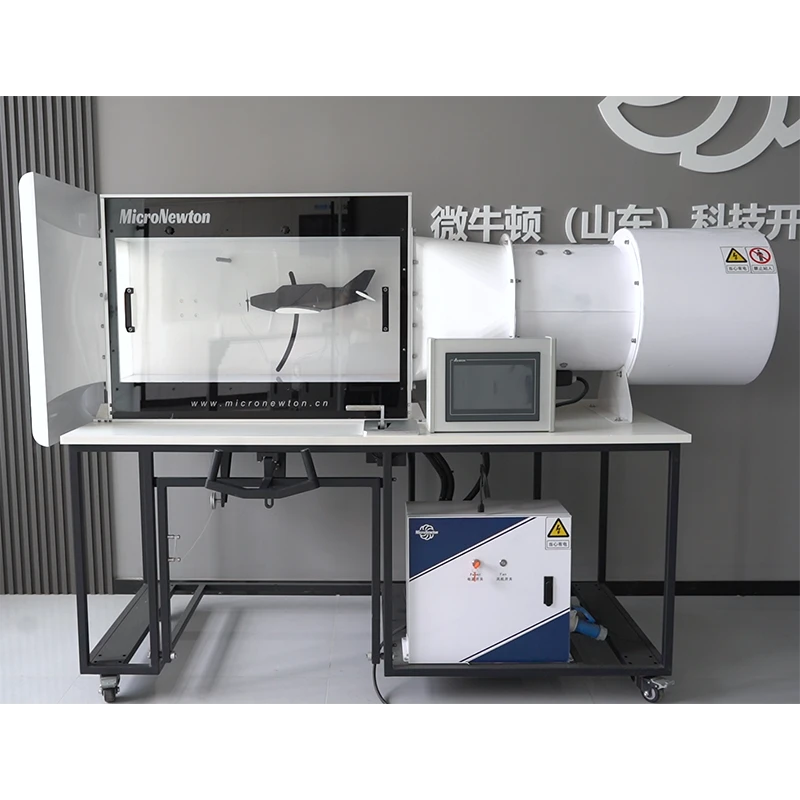

نفق الرياح
هذا المنتج عبارة عن منصة تجريبية أساسية مصممة لدراسة خصائص الطيران الأساسية للطائرات بسرعة منخفضة والتحقق من النظريات الديناميكية الهوائية ذات الصلة.

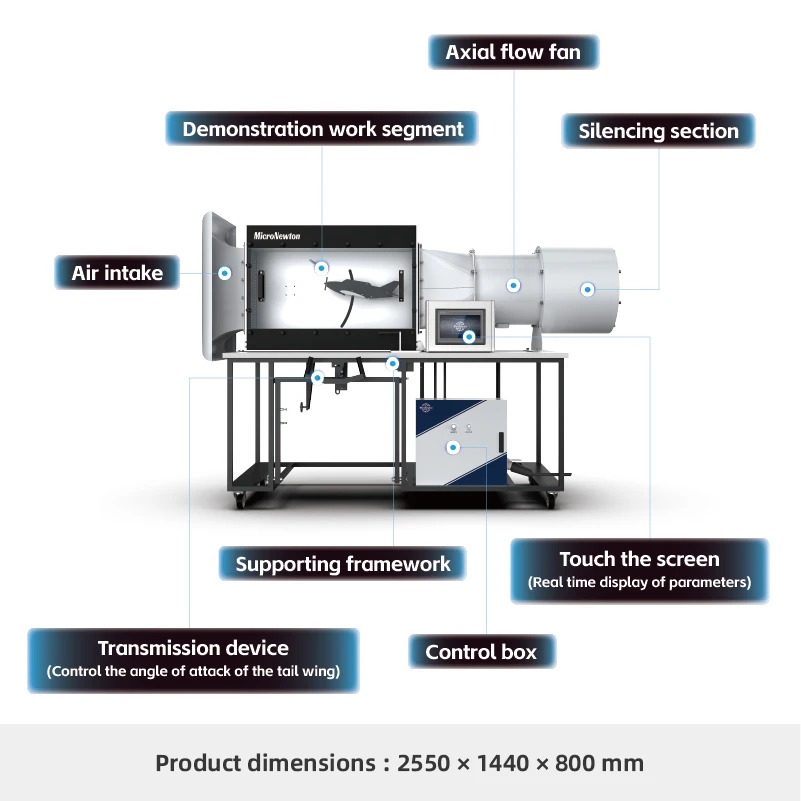

يتكون نفق الرياح بشكل رئيسي من جسم النفق (بما في ذلك كاتم الصوت)، وقسم عرض النموذج، ونظام القيادة، ونظام القياس والتحكم. يسمح نظام التحكم بتعديل زاوية الطائرة الخلفية وسرعة تدفق الهواء لدراسة التفاعل بين الهواء والنموذج. من خلال التشغيل البديهي، يمكنه محاكاة الإقلاع والطيران المستوي والهبوط والمماطلة وتحول مركز الجاذبية وتذبذب درجة الصوت والتذبذب الطولي.
إلى جانب التحكم في السرعة ذات التردد المتغير، وأجهزة استشعار السحب، وتصور الخصلة، يمكن للنظام إجراء تجارب مثل قياس منحنى الرفع لنماذج الطائرات والتحقق النظري ذي الصلة.
يمكن للأدوات المدمجة قياس معلمات متعددة وعرضها على شاشة LCD، بما في ذلك سرعة تدفق الهواء، وموقف النموذج، والارتفاع، والضغط، والرفع. يتضمن نظام العرض نموذج طائرة محاكاة افتراضية، مما يشكل توأمًا رقميًا مع النموذج المادي. يتوفر مولد دخان اختياري للعروض التعليمية لتصور التدفق.
شارك:
Added to cart successfully
الوظائف التجريبية
1.دراسة الاستقرار الطولي للطائرة من خلال التشغيل العملي والمحاكاة، بما في ذلك ظروف الإقلاع والرحلة والهبوط.
2. تحليل تأثير سرعة الطيران على موقف الطائرة أثناء مستوى الطيران وظروف المماطلة.
3. قياس منحنى رفع الجناح، بما في ذلك البيانات خارج حدود المماطلة.
4. ضبط مركز ثقل النموذج وتصحيح المنحنيات التجريبية وتحديد نقطة توازن جديدة.
5. إظهار الحركة التذبذبية الطولية لفترة طويلة لنموذج الطائرة.
6. مع مولد الدخان F108A الاختياري، راقب بوضوح تدفق الهواء فوق الجناح وأسطح الذيل الأفقية.
سمات المنتج
|
نموذج المنتج |
F116 |
اسم المنتج |
مظاهرة الطيران نفق الرياح |
|
المواد الرئيسية |
صفائح الفولاذ المجلفنة، الفولاذ المقاوم للصدأ 304، سبائك الألومنيوم 6061 |
الأبعاد |
2300 × 800 × 1600 ملم |
|
وزن المنتج |
183 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
مرحلة واحدة ثلاثة أسلاك، 220 فولت ±5%، 50 هرتز/60 هرتز |
||
|
الوحدات المطلوبة |
لا شيء |
وحدات اختيارية |
مولد الدخان (F108A) |
