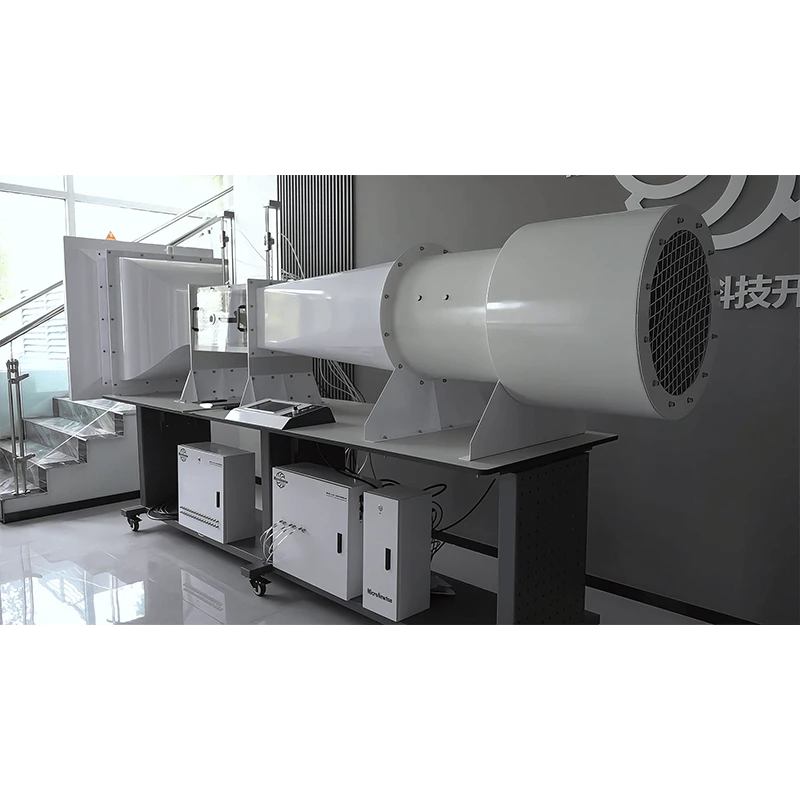

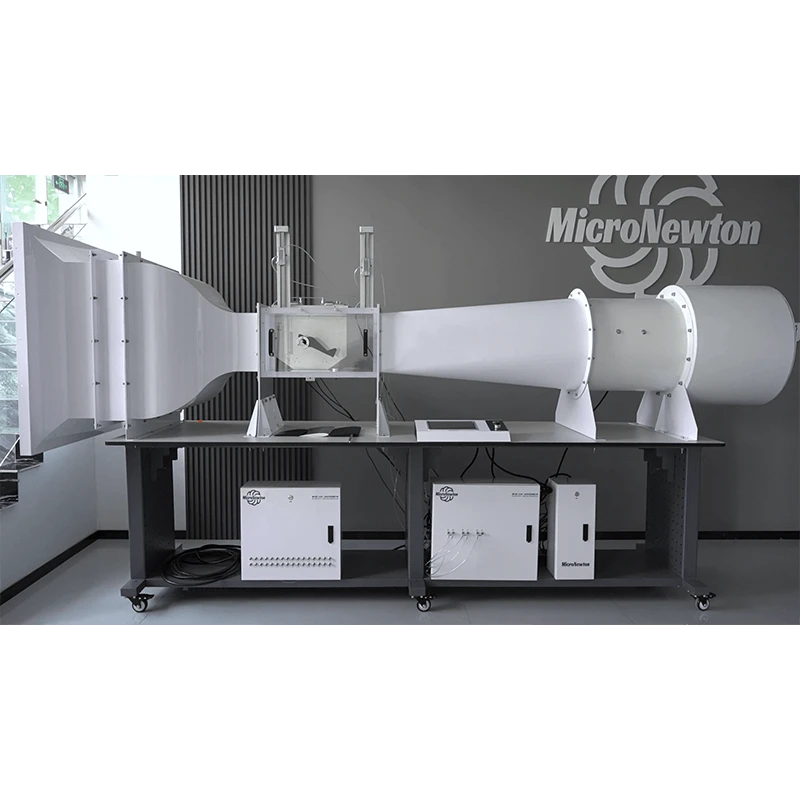

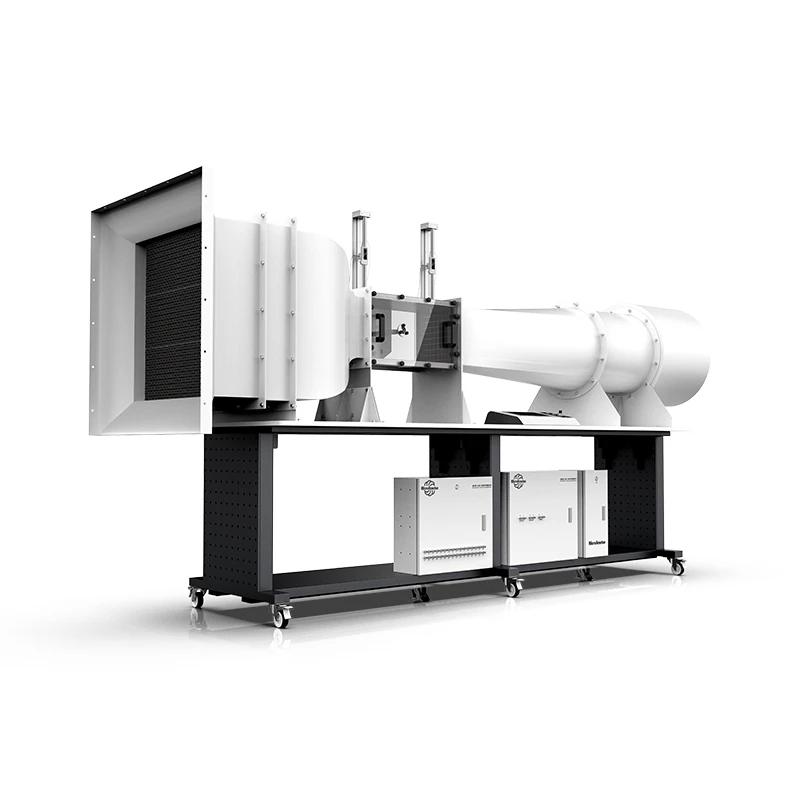

نفق الرياح
يعد هذا المنتج منصة تجريبية أساسية لأبحاث الديناميكا الهوائية منخفضة السرعة، وهو مصمم لدراسة مبادئ التدفق الأساسية والتحقق من النظريات الديناميكية الهوائية ذات الصلة.

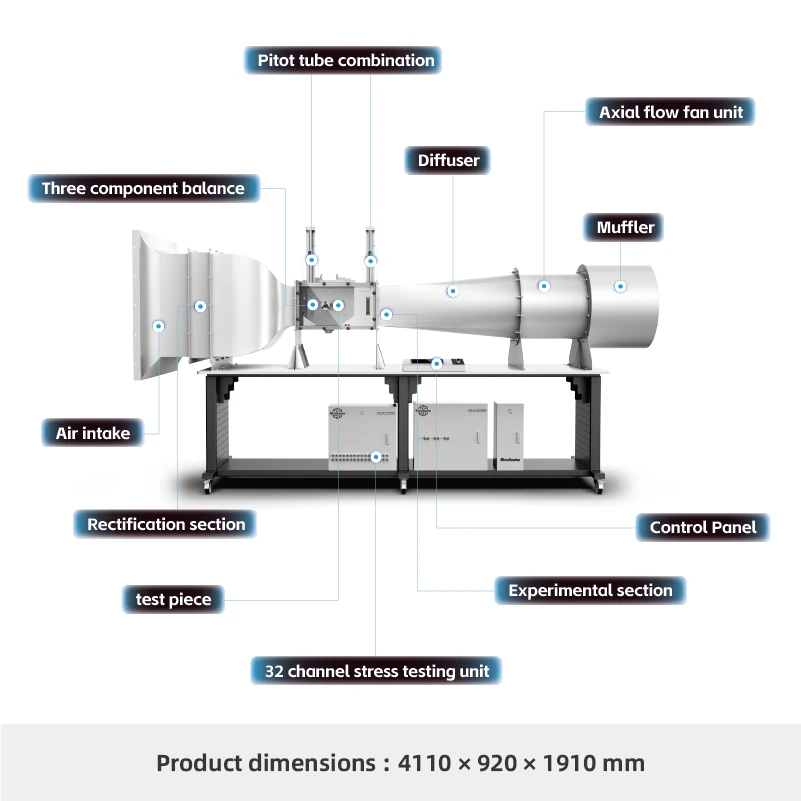

يتكون نفق الرياح من قسم الاختبار (بما في ذلك كاتم الصوت)، ونظام القيادة، ونظام التحكم الأساسي. يمكن تركيب نماذج مختلفة مثل الجنيحات وتكوينات الطائرات وأجسام الخداع في قسم الاختبار للتحقق من التفاعلات الديناميكية الهوائية، بما في ذلك الرفع والسحب ولحظة الانحدار وتوزيع الضغط.
مع الوحدات الاختيارية مثل نظام الضغط ذو 32 قناة، ومولد الدخان، وتوازن القوة ثلاثي المكونات، يدعم النظام نطاقًا واسعًا من التحقق من النظرية الديناميكية الهوائية والأبحاث التجريبية. تدعم بعض الوحدات التخصيص والتصميم التجريبي الموسع.
تم تجهيز الوحدة الرئيسية بنظام عرض بشاشة تعمل باللمس، يدمج واجهات النماذج الديناميكية الهوائية المتعددة. فهو يوفر تصورًا للبيانات في الوقت الفعلي وعرضًا ديناميكيًا للمنحنى وتصدير بيانات Excel. بالإضافة إلى النماذج الديناميكية الهوائية القياسية، يمكن للنظام أيضًا أن يعمل كمنصة متعددة الاستخدامات للحصول على البيانات لأبحاث الديناميكيات الهوائية الموسعة.
شارك:
Added to cart successfully
وظائف تجريبية
1. واجهة تعمل باللمس مع تعليقات صوتية للتحكم في النظام وتكوينه.
2. واجهات مدمجة لمراقبة نموذج نفق الرياح، وعرض توازن القوة ثلاثي المكونات، وعرض الضغط 32 قناة، مع منحنيات ديناميكية في الوقت الحقيقي وتصدير بيانات Excel.
3. يدعم التحكم الكامل في الإدخال/الإخراج والحصول على البيانات لجميع الوحدات المتوافقة.
4. يمكن أن يكون بمثابة نظام ممتد للحصول على البيانات لقياسات الرفع والسحب ولحظة النصب وتوزيع الضغط.
5. دراسة تأثيرات الطبقة الحدودية وتوزيع الضغط (يتطلب نظام ضغط 32 قناة ووحدة الطبقة الحدودية).
6. تحليل سحب الاحتكاك لأشكال الجسم المختلفة (يتطلب توازنًا ثلاثي المكونات ونموذج سحب ثلاثي الأبعاد).
7. قياس توزيع الضغط وخصائص الرفع للجنيح NACA 0012 (يتطلب نظام ضغط ذو 32 قناة ونموذج الجنيح).
8.دراسة تأثيرات انحراف الرفرف على لحظة الرفع والسحب والنصب للجنيح NACA 2412 (يتطلب توازن القوة ووحدة الجنيح).
9. قياس القوى الديناميكية الهوائية على أجنحة NACA 0012 بمسافات مختلفة (يتطلب توازن القوة ووحدة الجنيح).
10. دراسة خصائص لحظة الرفع والسحب والنصب لنموذج الطائرة ذات الأجنحة العالية/المنخفضة NACA 2415 (يتطلب توازن القوة ووحدة الجنيح).
11.دراسة الخصائص الديناميكية الهوائية لنموذج الجنيح S1210 (يتطلب توازن القوة ووحدة الجنيح).
12.إظهار خصائص التدفق حول أجسام الخدعة المختلفة (يتطلب مولد دخان ونماذج مقابلة).
13. إجراء تجارب التدفق المنبثق وقياس توزيع الضغط في اتجاه مجرى النهر (يتطلب نظام ضغط مكون من 32 قناة ومولد دخان ونماذج).
14. توفير تدفق هواء مستقر وقابل للتعديل لتجارب الديناميكا الهوائية الموسعة.
سمات المنتج
|
نموذج المنتج |
F130 |
اسم المنتج |
نفق الرياح منخفض السرعة |
|
المواد الرئيسية |
صفائح الفولاذ المجلفنة، الفولاذ المقاوم للصدأ، 6061 سبائك الألومنيوم |
الأبعاد |
4110 × 920 × 1910 ملم |
|
وزن المنتج |
530 كجم |
بيئة التشغيل |
درجة حرارة الغرفة، الرطوبة النسبية ≥ 85% |
|
مدخلات الطاقة |
نظام خمس أسلاك ثلاثي الطور 380 فولت ±5%، 50 هرتز |
||
|
الوحدات المطلوبة |
● مجموعتان من أنظمة أنابيب البيتوت ● 1 خزانة تحكم كهربائية |
وحدات اختيارية |
● نظام اكتساب الضغط ذو 32 قناة ● توازن القوة المكون من ثلاثة عناصر ● نموذج السحب ثلاثي الأبعاد ● نموذج الطبقة الحدودية للوحة المسطحة ● نموذج الجنيح NACA 0012 ● نموذج طائرة ذات أجنحة عالية/منخفضة ● طقم نماذج الجنيح ● مولد الدخان |
